5.3. Installationsdiagrammer

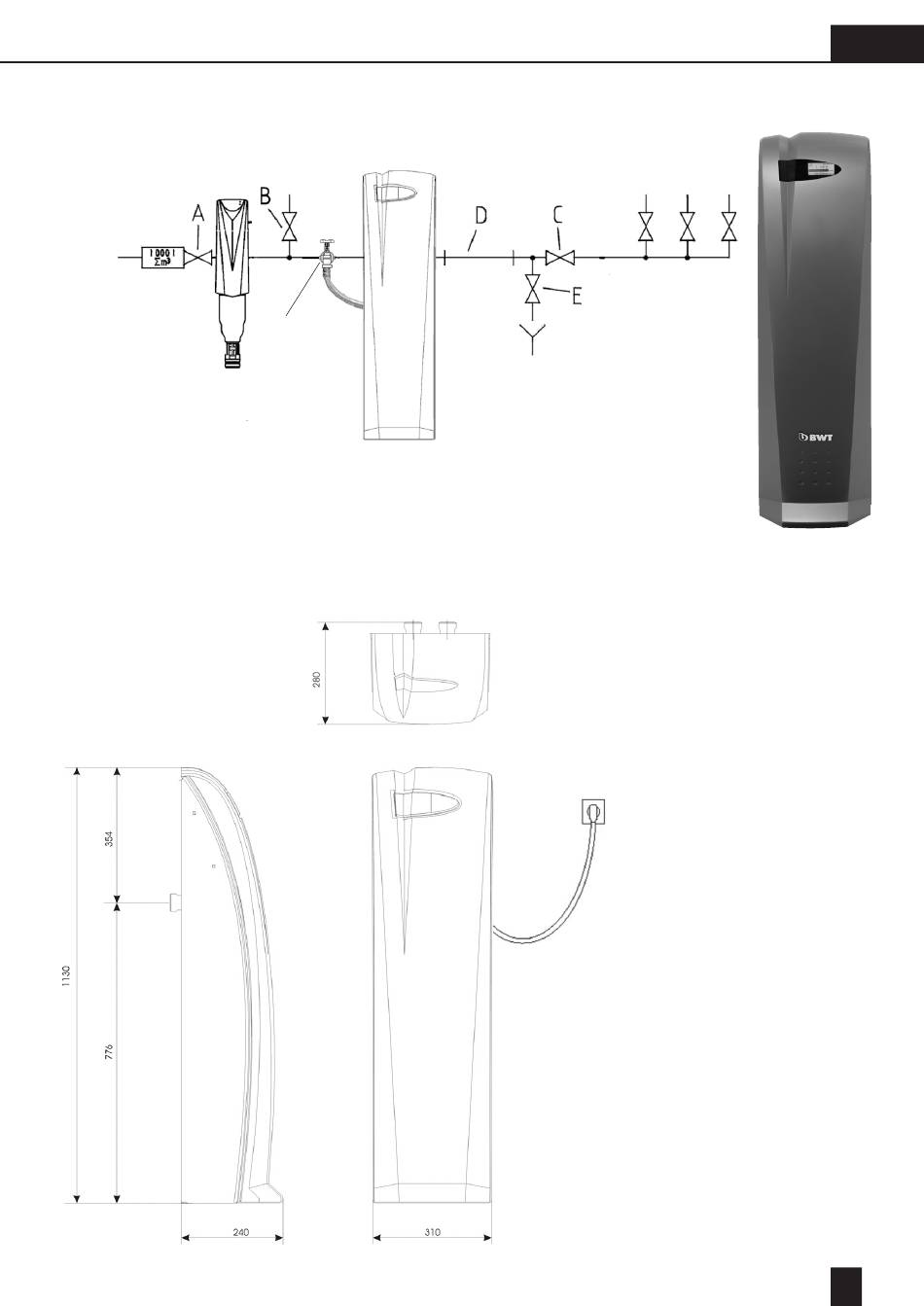

b.) Installationsdiagram AQA total 2500
A
Vandtæller stopventil
B
Afløbsventil til have
C
Anlægsstopventil
D
Prüfstrecke
E
Spülventil
Die Prüfstrecke ist ein leicht auszubauendes, neues Stück Rohrleitung und sollte ca. ein Verhältnis Rohrlänge
zu Rohrdurchmesser 6:1 aufweisen. Am einfachsten realisiert im HydroMODUL Verteiler mit 2 HM-Verlänge-
rungen. Sie ist unmittelbar nach der AQA total Energy-Anlage vorzusehen.
optional Multiblock
DK
69
