BWT AQA total 1500 Einbau- Und Bedienungsanleitung Seite 41

I

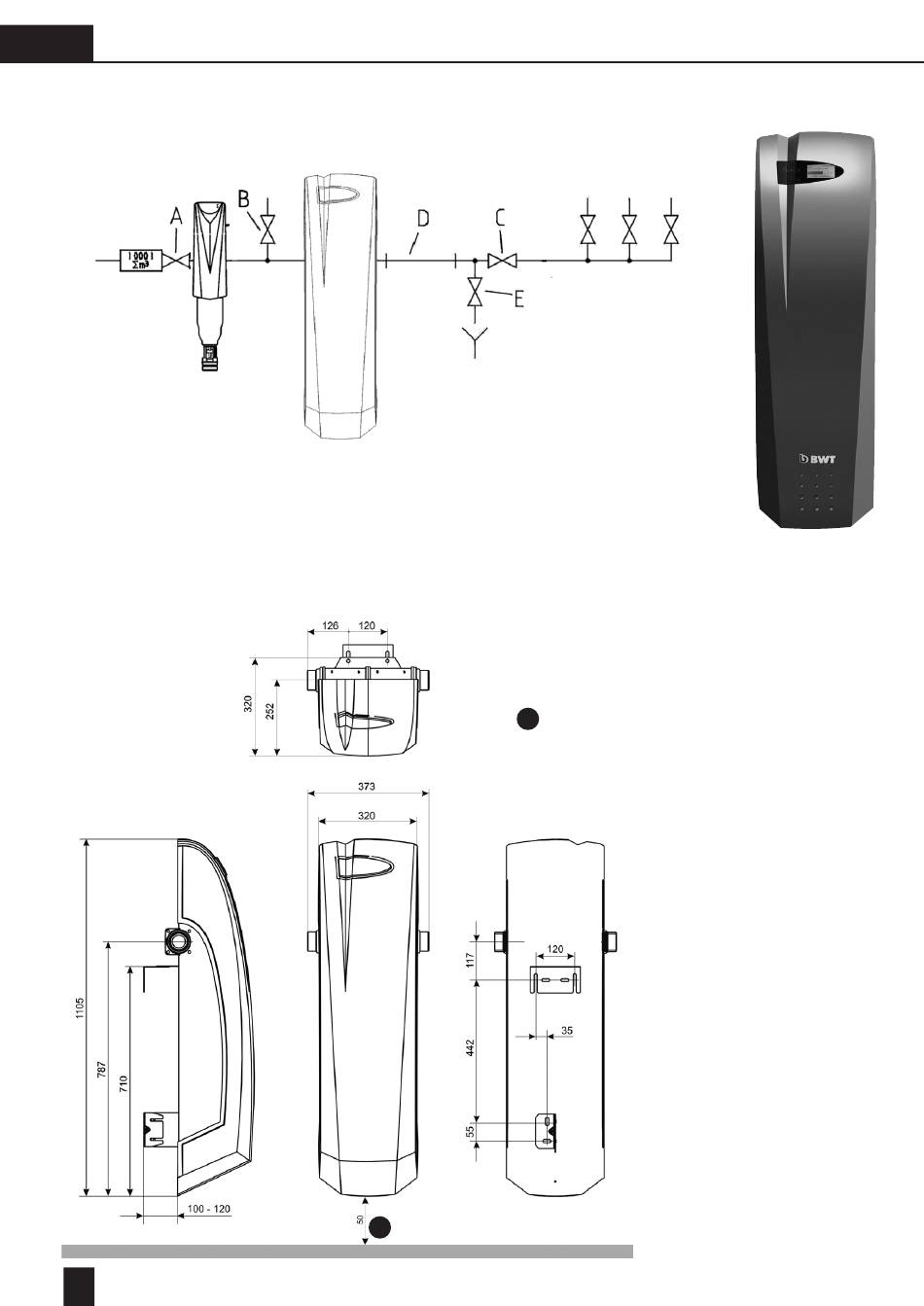

5.3. Schema di installazione
c.) Schema di installazione AQA total 4500
A Valvolame contatore acqua
B Valvola di uscita verso il giardino
C Valvola di chiusura apparecchio
D Percorso di prova
E Valvola di lavaggio
Il percorso di prova è costituito da un pezzo di tubazione nuovo e facilmente smontabile, che dovrebbe
presentare un rapporto tra lunghezza e diametro tubo di circa 6:1. Deve essere predisposto immediatamente
dopo l'impianto AQA total.
38
1
Spazio libro necessario per
smontare l'unità attiva
1
