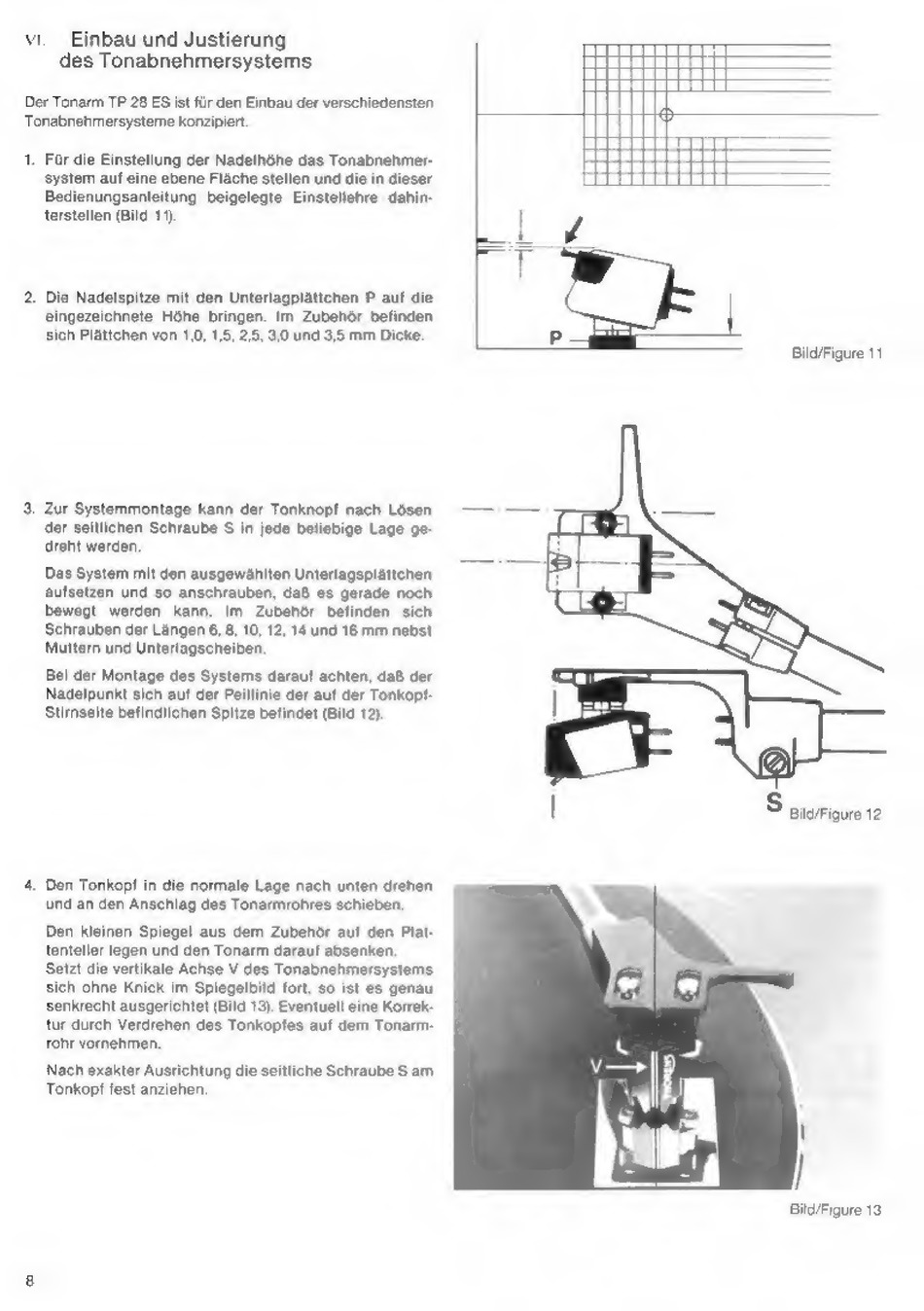

vi Einbau und Justierung
des Tonabnehmersystems
Der Tonarm TP 28 ES ist fir den Einbau der verschiedensten
Tonabnehmersysteme konzipiert
1. Far die Einstellung der Nadelhhe das Tonabnehmer-
system auf eine ebene Flache stellen und ieser
Bedienungsanleitung beigelegte Einstellenre dahin-
terstellen (Bild 11)
2. Die Nadelspitze mit den Unterlagplattchen P auf die
eingezeichnete Hohe bringen. Im Zubehor befinden
sich Plattchen von 1,0, 1 , 5 , 2,5, 3,0 und 3,5 mm Dicke.
Das System mit den ausgewahiten Unterlagsplattchen
aufsetzen und so anschrauben, daB es gerade noch
bewegt werden kann. Im Zubehor befinden sich
Schrauben der Langen 6, 8, 10, 12, 14 und 16 mm nebst
Muttern und Unterlagscheiben.
Bei der Montage des Systems daraut achten, da8 der
Nadelpunkt sich auf der Peillinie der aut der Tonkopt-
Stimseite befindlichen Spitze befindet (Bild 12).
4. Den Tonkopt in die normale Lage nach unten drehen
und an den Anschlag des Tonarmrohres schieben.
Den kleinen Spiegel aus dem Zubehdr aut den Plat-
tenteller legen und den Tonarm daraut absenken.
Setzt die vertikale Achse V des Tonabnehmersystems.
sich ohne Knick im Spiegelbild fort, so ist es genau
senkrecht ausgerichtet (Bild 13). Eventuell eine Korrek-
tur durch Verdrehen des Tonkoptes auf dem Tonarm-
rohr vornehmen.
Nach exakter Ausrichtung die seitliche Schraube S am
Tonkopf fest anziehen.
Bild/Figure 11
Ss
Bild/Figure 12
Bild/Figure 13
