16

Technische Daten des OPTIc3n

Alle technischen Daten entsprechen der angegebenen Kamera OPTIc3n, bei anderen Modellen
können Anschlüsse verschieden sein bzw. fehlen.
Messbereich:
Zeitreferenz:
Frequenzabweichung:
Stromversorgung:
Temperatur Einsatzbereich: -20 bis 50°C
Speichern der Bilder:
Speichern der Rennen:
Impulseingänge:
Ausgänge mit 5VDC:
Bedienung:

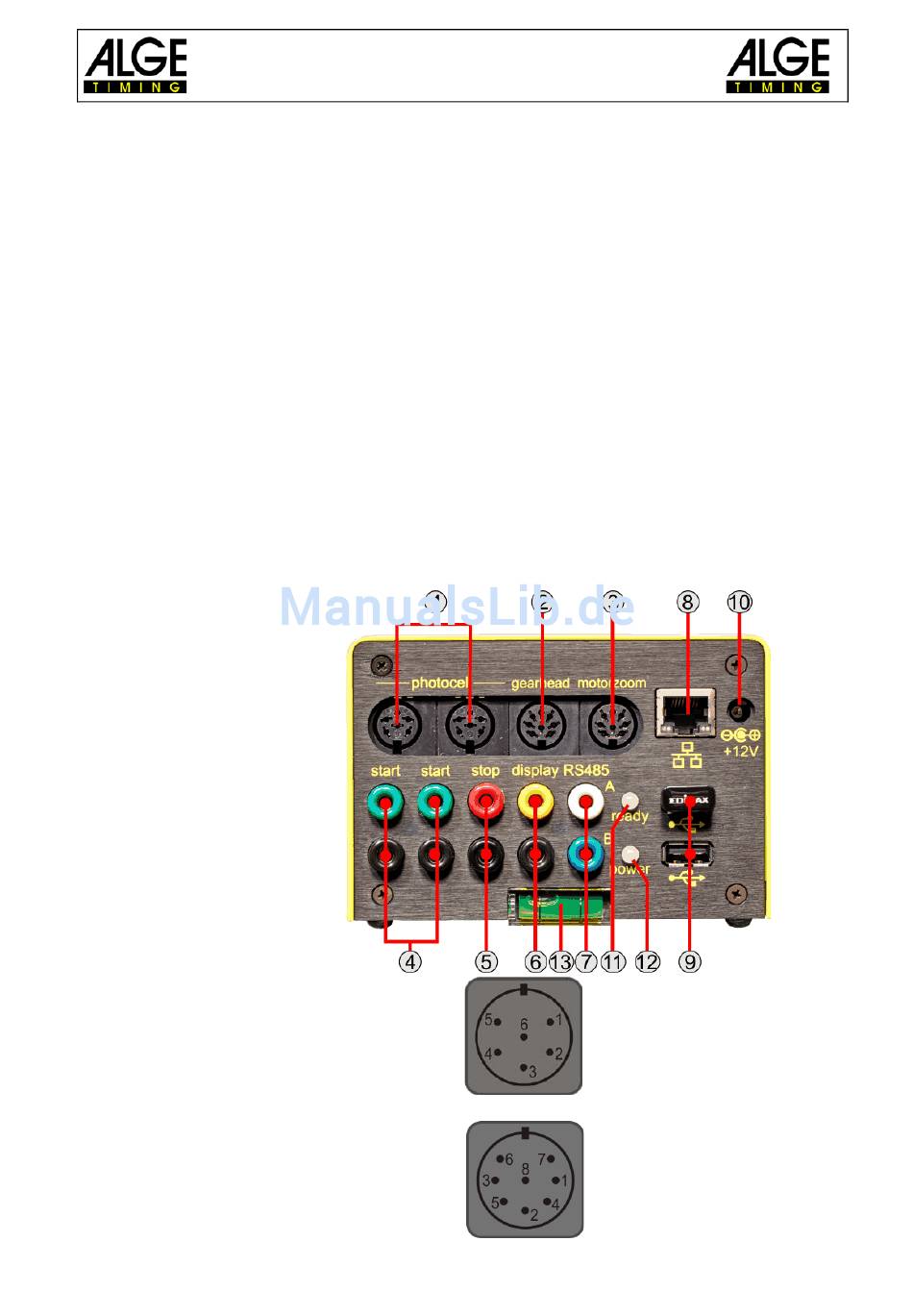

16.1 Anschlüsse:
1 ....... DIN-Buchse für Lichtschranke
1 ..... Eingangskanal 0 (Start)
2 ..... Eingangskanal 1 (Stopp)
3 ..... Masse
4 ..... Externe Speisung ein (9 - 34 VDC)
5 ..... Ausgang +5 VDC
6 ..... Eingangskanal 2 (Zwischenzeit)
2 ....... Getriebeneiger
1 ..... leer
2 ..... leer
3 ..... drehen (-)
4 ..... schwenken (+)
5 ..... neigen (+)
6 ..... Schwenken (-)
7 ..... drehen (+)
8 ..... neigen (-)
Bedienungsanleitung
Fotofinish OPTIc3.NET
23 Stunden 59 Minuten, 59.999 Sekunden
TCXO 20.000 MHz (temperaturkompensierter Quarzoszillator)
Temperatur: +/- 2,5 ppm bei -10 - +70°C (+/- 0,009 sec/h)
Alterung: +/- 1 ppm pro Jahr
Abgeglichen: +/- 0,1 ppm bei 25°C
POE+ oder +9 – 13,4 VDC
auf der PC-Festplatte
- interne Festplatte
- externe Festplatte
- Wiederbeschreibbare CD und DVD
- Memorystick usw.
Eingangswiderstand 10 kOhm gegen +5V
Auslösung mit < 1V fallende Flanke
Hysterese ca. 2V
stabilisiert, total maximal 120 mA
PC-Tastatur und Maus
stabilisiert
-83-
