Technische Daten des OPTIc2n
Alle technischen Daten entsprechen der angegebenen Kamera OPTIc2n, bei anderen Mo-
dellen können Anschlüsse verschieden sein bzw. fehlen.
Messbereich:
Zeitreferenz:
Frequenzabweichung:
Stromversorgung:
Temperatur Einsatzbereich: 0 bis 50°C
Speicher:
Impulseingänge:
Ausgänge mit 5VDC:
Bedienung:

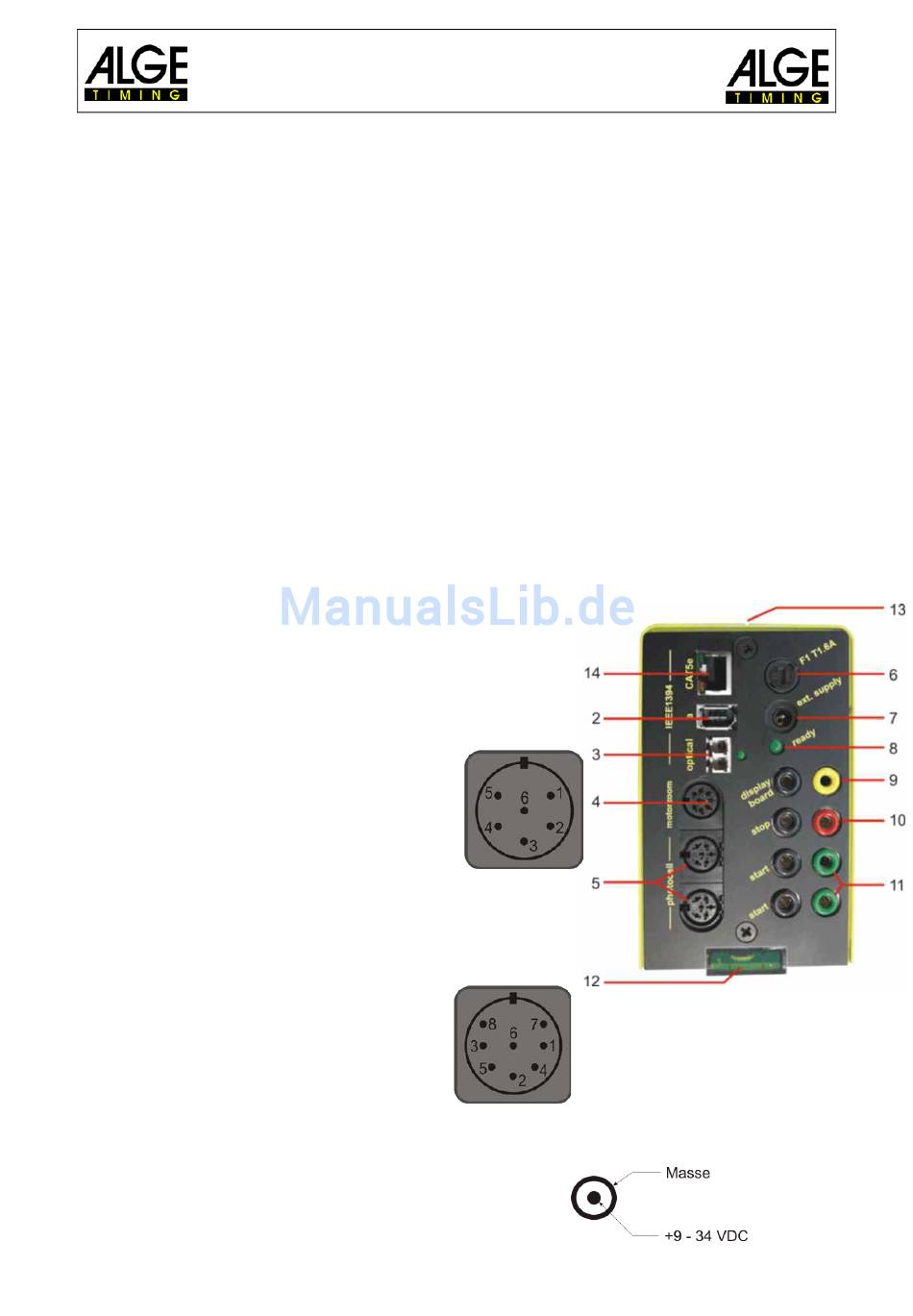

Anschlüsse:
11 .... Starteingang – Bananenbuchse (2 x)
Grün ........ Eingangskanal 0 (Start)
Schwarz .. Masse
10 .... Zieleingang – Bananenbuchse (1 x)
Rot .......... Eingangskanal 1 (Ziel)
Schwarz .. Masse
5 ...... DIN-Buchse für Lichtschranke
1 .... Eingangskanal 0 (Start)
2 .... Eingangskanal 1 (Stopp)
3 .... Masse
4 .... Externe Speisung ein (9 - 34 VDC)
5 .... Ausgang +5 VDC stabilisiert
6 .... Eingangskanal 2 (Zwischenzeit)
9 ...... Anzeigetafel – Bananenbuchse
Gelb ........ Daten aus
Schwarz .. Masse
4 ...... Motor Zoom
1 ........... leer
2 ........... leer
3 ........... Zoom in
4 ........... Blende schließen
5 ........... Nahschärfe
6 ........... Blende öffnen
7 ........... Zoom out
8 ........... Weitenschärfe
2 ...... IEEE 1394a 6-pol
3 ...... GOF (LC Duplex Glasfaseranschluss) (1x)
14 .... CAT5e Kabel mit RJ45 Stecker (1 x)
7 ...... Stromversorgung
Seite 40
Fotofinish OPTIc2
23 Stunden 59 Minuten, 59.999 Sekunden
TCXO 20.000 MHz (temperaturkompensierter Quarzoszilla-
tor)
Temperatur: +/- 2,5 ppm bei -10 - +70°C (+/- 0,009 sec/h)
Alterung:
+/- 1 ppm pro Jahr
Abgeglichen: +/- 0,1 ppm bei 25°C
9 - 34 VDC
- interne Festplatte
- externe Festplatte
- Wiederbeschreibbare CD und DVD
- Memorystick usw.
Eingangswiderstand 10 kOhm gegen +5V
Auslösung mit < 1V fallende Flanke
Hysterese ca. 2V
stabilisiert,
total maximal 120 mA
PC-Tastatur und Maus
