Funktion

Die Fotofinis-Kamera hat einen wie bei einem Fotoapparat einen CMOS-Flächensensor ein-
gebaut. Dieser wird aber nur für das Einstellen der Ziellinie verwendet. Während der Fotofi-
nish-Aufnahme wird pro Bild nur eine vertikale Zeile eingescannt. Man kann diese Zeile bis zu
3.000-mal pro Sekunde (OPTIc3) bzw. 15.000-mal pro Sekunde OPTIc3-PRO) einlesen und
auf der PC-Festplatte abspeichern. Wenn sich ein Objekt über die Ziellinie bewegt und man
die aufgenommenen Zeilen zeitlich aneinanderhängt, bekommt man ein Bild, das in horizon-
taler Richtung die Zeit beinhaltet. D. h. jeder vertikalen Bildlinie ist eine Zeit zugeordnet.

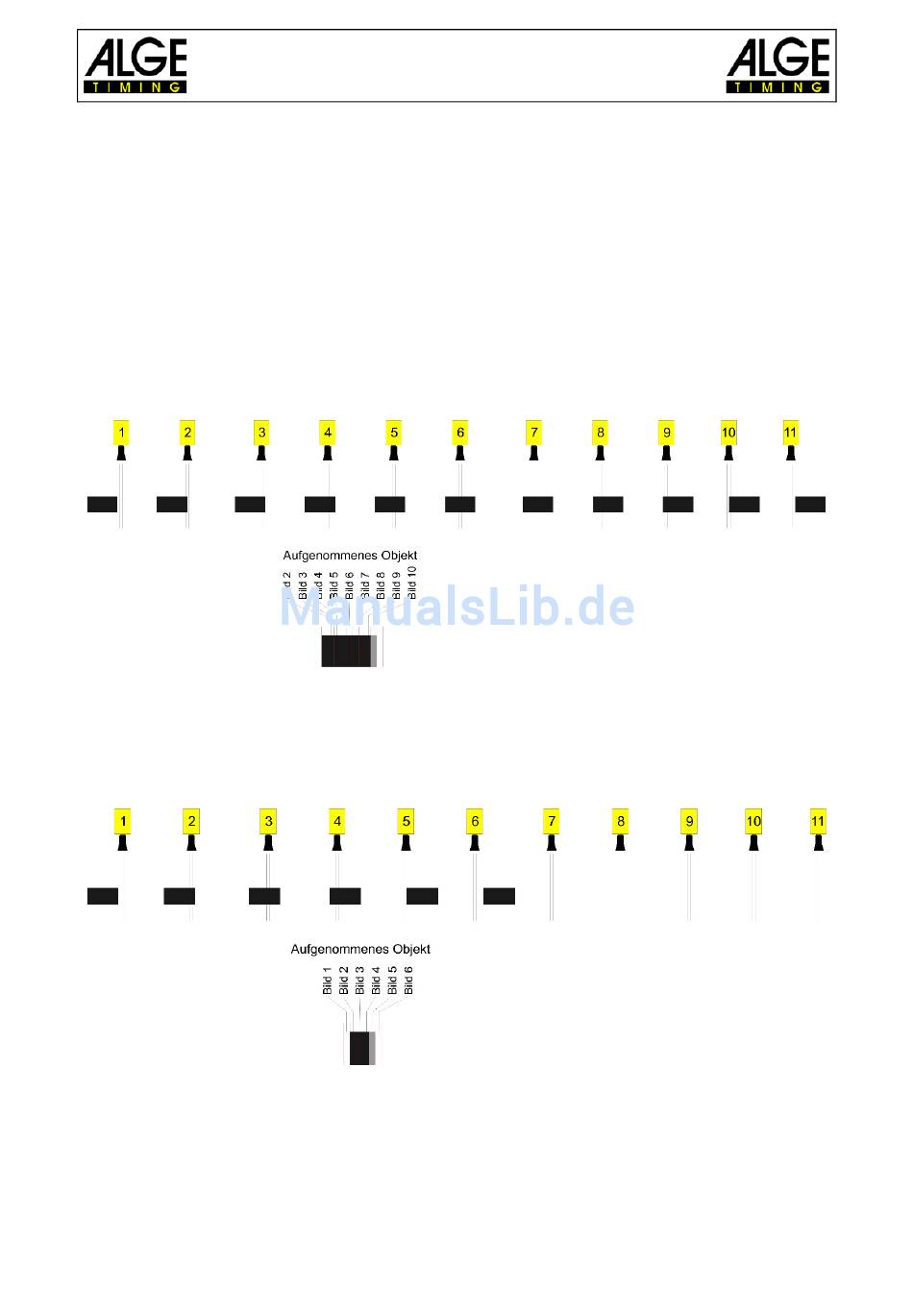

Im folgenden Beispiel ist gut ersichtlich, wie ein Bild erzeugt wird. Wird eine Abtastzeit von
1/1000 pro Sekunde eingestellt, bedeutet dies, dass 1000 Aufnahmen pro Sekunde erfolgen.
Jedes Bild nimmt ein kleines Stück vom Objekt auf. Ist die Geschwindigkeit gut eingestellt,
wird das Objekt 1:1 abgebildet.
Das nächste Beispiel zeigt das gleiche Objekt, das jetzt mit höherer Geschwindigkeit die Ziel-
linie passiert. Die Abbildung des Objekts erfolgt immer in Längsrichtung nach der Zeit (abhän-
gig von der Abtastzeit und Geschwindigkeit). Es ist deutlich sichtbar, dass das Objekt sich
kürzer vor der Kamera befindet und es dadurch weniger oft abgebildet wird. Als Folge daraus
erscheint das Objekt nun im Bild verkürzt.
Zum OPTIc3 gehört ein elektronisches Bildverarbeitungssystem. Das aufgenommene Bild wird
auf der Festplatte gespeichert und kann jederzeit an dem am PC angeschlossenen Drucker
ausgegeben werden.
