5.1

Kamerawinkel

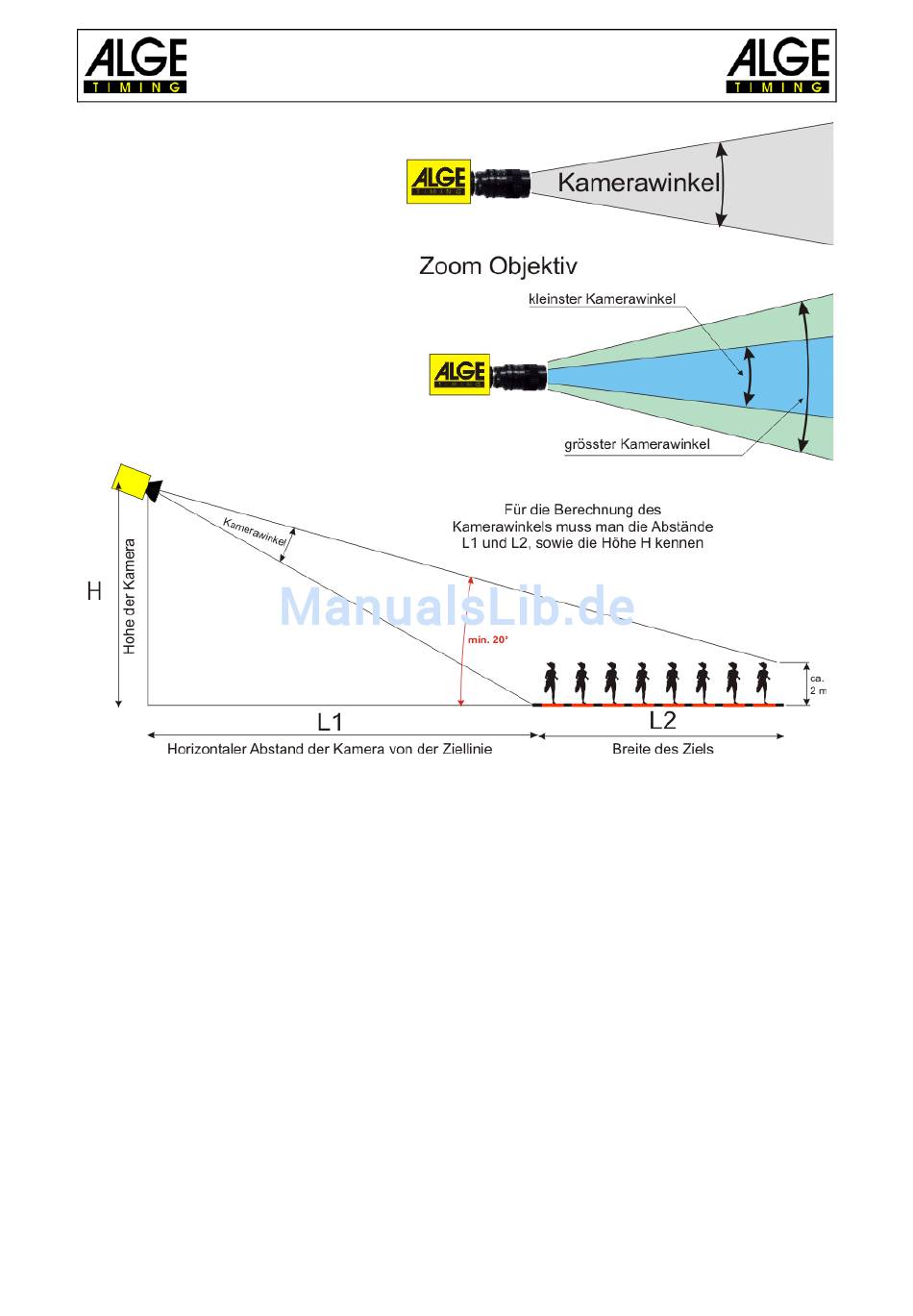

Der Kamerawinkel ist der Winkel, den
die Kamera in vertikaler Richtung ab-
deckt.
Für die Auswahl des Objektivs der Ka-
mera ist der Kamerawinkel entschei-
dend. Bei einem Zoomobjektiv ist der
Kamerawinkel variabel, bei einem Fix-
objektiv hingegen nicht.
Aus dem horizontalen Abstand der Kamera zur Ziellinie (L1), der Breite des Ziels und der
Kamerahöhe ergibt sich der Kamerawinkel.
Unsere meistverwendeten Zoomobjektive sind die Modelle Z75 und MZ75C.
Beim OPTIc3 mit einer Auflösung von 1360 Pixel kann man einen Winkel von ca. 5,5° (C-
Mount Objektiv mit 75 mm) bis 30° (C-Mount Objektiv mit 12,5 mm) abdecken.
Beim OPTIc3-PRO mit einer Auflösung von 2016 Pixel kann man einen Winkel von ca. 6,5°
(C-Mount Objektiv mit 75 mm) bis 43° (C-Mount Objektiv mit 12,5 mm) abdecken.
Kamerawinkel für OPTIc3 (1360 Pixel) mit C-Mount Objektive:
•
8,5 mm 1360 Pixel Auflösung
•
12,5 mm 1360 Pixel Auflösung
•
16 mm 1360 Pixel Auflösung
•
75 mm 1360 Pixel Auflösung
•
160 mm 1360 Pixel Auflösung
Kamerawinkel für OPTIc3-PRO (2016 Pixel) mit C-Mount Objektive:
•
8,5 mm 1360 Pixel Auflösung
•
12,5 mm 1360 Pixel Auflösung
•
16 mm 1360 Pixel Auflösung
•
75 mm 1360 Pixel Auflösung
•
160 mm 1360 Pixel Auflösung
Für die Einstellung der Kamera ist es auch sehr wichtig, dass die Kamera waagrecht ausge-
richtet ist. Dafür hat die Kamera hinten eine Libelle.
Seite 18
Bedienungsanleitung
Fotofinish OPTIc3.NET
ca. 50°
ca. 30°
ca. 23°
ca. 5,5°
ca. 3,8°
ca. 70°
ca. 43°
ca. 33,5°
ca. 6,5°
ca. 4°
