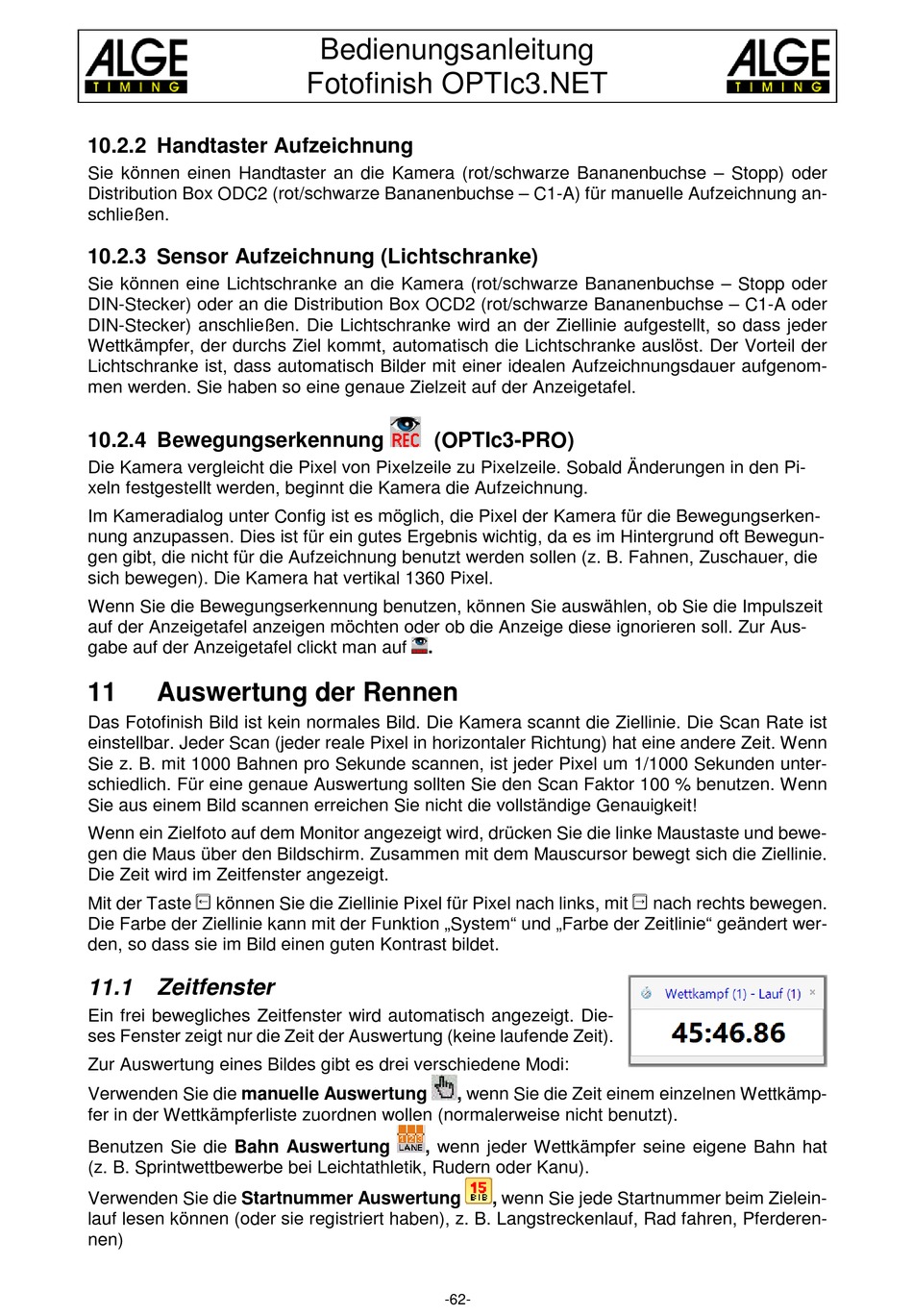

10.2.2 Handtaster Aufzeichnung

Sie können einen Handtaster an die Kamera (rot/schwarze Bananenbuchse – Stopp) oder
Distribution Box ODC2 (rot/schwarze Bananenbuchse – C1-A) für manuelle Aufzeichnung an-
schließen.

10.2.3 Sensor Aufzeichnung (Lichtschranke)

Sie können eine Lichtschranke an die Kamera (rot/schwarze Bananenbuchse – Stopp oder
DIN-Stecker) oder an die Distribution Box OCD2 (rot/schwarze Bananenbuchse – C1-A oder
DIN-Stecker) anschließen. Die Lichtschranke wird an der Ziellinie aufgestellt, so dass jeder
Wettkämpfer, der durchs Ziel kommt, automatisch die Lichtschranke auslöst. Der Vorteil der
Lichtschranke ist, dass automatisch Bilder mit einer idealen Aufzeichnungsdauer aufgenom-
men werden. Sie haben so eine genaue Zielzeit auf der Anzeigetafel.

10.2.4 Bewegungserkennung

Die Kamera vergleicht die Pixel von Pixelzeile zu Pixelzeile. Sobald Änderungen in den Pi-
xeln festgestellt werden, beginnt die Kamera die Aufzeichnung.
Im Kameradialog unter Config ist es möglich, die Pixel der Kamera für die Bewegungserken-
nung anzupassen. Dies ist für ein gutes Ergebnis wichtig, da es im Hintergrund oft Bewegun-
gen gibt, die nicht für die Aufzeichnung benutzt werden sollen (z. B. Fahnen, Zuschauer, die
sich bewegen). Die Kamera hat vertikal 1360 Pixel.
Wenn Sie die Bewegungserkennung benutzen, können Sie auswählen, ob Sie die Impulszeit
auf der Anzeigetafel anzeigen möchten oder ob die Anzeige diese ignorieren soll. Zur Aus-
gabe auf der Anzeigetafel clickt man auf
11

Auswertung der Rennen

Das Fotofinish Bild ist kein normales Bild. Die Kamera scannt die Ziellinie. Die Scan Rate ist
einstellbar. Jeder Scan (jeder reale Pixel in horizontaler Richtung) hat eine andere Zeit. Wenn
Sie z. B. mit 1000 Bahnen pro Sekunde scannen, ist jeder Pixel um 1/1000 Sekunden unter-
schiedlich. Für eine genaue Auswertung sollten Sie den Scan Faktor 100 % benutzen. Wenn
Sie aus einem Bild scannen erreichen Sie nicht die vollständige Genauigkeit!
Wenn ein Zielfoto auf dem Monitor angezeigt wird, drücken Sie die linke Maustaste und bewe-
gen die Maus über den Bildschirm. Zusammen mit dem Mauscursor bewegt sich die Ziellinie.
Die Zeit wird im Zeitfenster angezeigt.
Mit der Taste  können Sie die Ziellinie Pixel für Pixel nach links, mit  nach rechts bewegen.
Die Farbe der Ziellinie kann mit der Funktion „System" und „Farbe der Zeitlinie" geändert wer-
den, so dass sie im Bild einen guten Kontrast bildet.
11.1

Zeitfenster

Ein frei bewegliches Zeitfenster wird automatisch angezeigt. Die-
ses Fenster zeigt nur die Zeit der Auswertung (keine laufende Zeit).
Zur Auswertung eines Bildes gibt es drei verschiedene Modi:
Verwenden Sie die manuelle Auswertung
fer in der Wettkämpferliste zuordnen wollen (normalerweise nicht benutzt).
Benutzen Sie die Bahn Auswertung
(z. B. Sprintwettbewerbe bei Leichtathletik, Rudern oder Kanu).
Verwenden Sie die Startnummer Auswertung
lauf lesen können (oder sie registriert haben), z. B. Langstreckenlauf, Rad fahren, Pferderen-
nen)
Bedienungsanleitung
Fotofinish OPTIc3.NET

(OPTIc3-PRO)

.
, wenn Sie die Zeit einem einzelnen Wettkämp-
, wenn jeder Wettkämpfer seine eigene Bahn hat
-62-
, wenn Sie jede Startnummer beim Zielein-
