7.7.1.1 Einstellen der Zeilenkamera auf die Ziellinie

Das Pixel-Array das für die Zeilenkamerafunktion verwendet wird muss auf die Ziellinie ein-
gepasst werden. Diese Einstellung erfolgt ebenfalls in der 2D-Vorschau.
•
Kamera gerade zur Ziellinie ausrichten.
•
Stelle mit dem Getriebeneiger mithilfe der in der Kamera integrierten Libelle die Ka-
mera waagrecht ein.

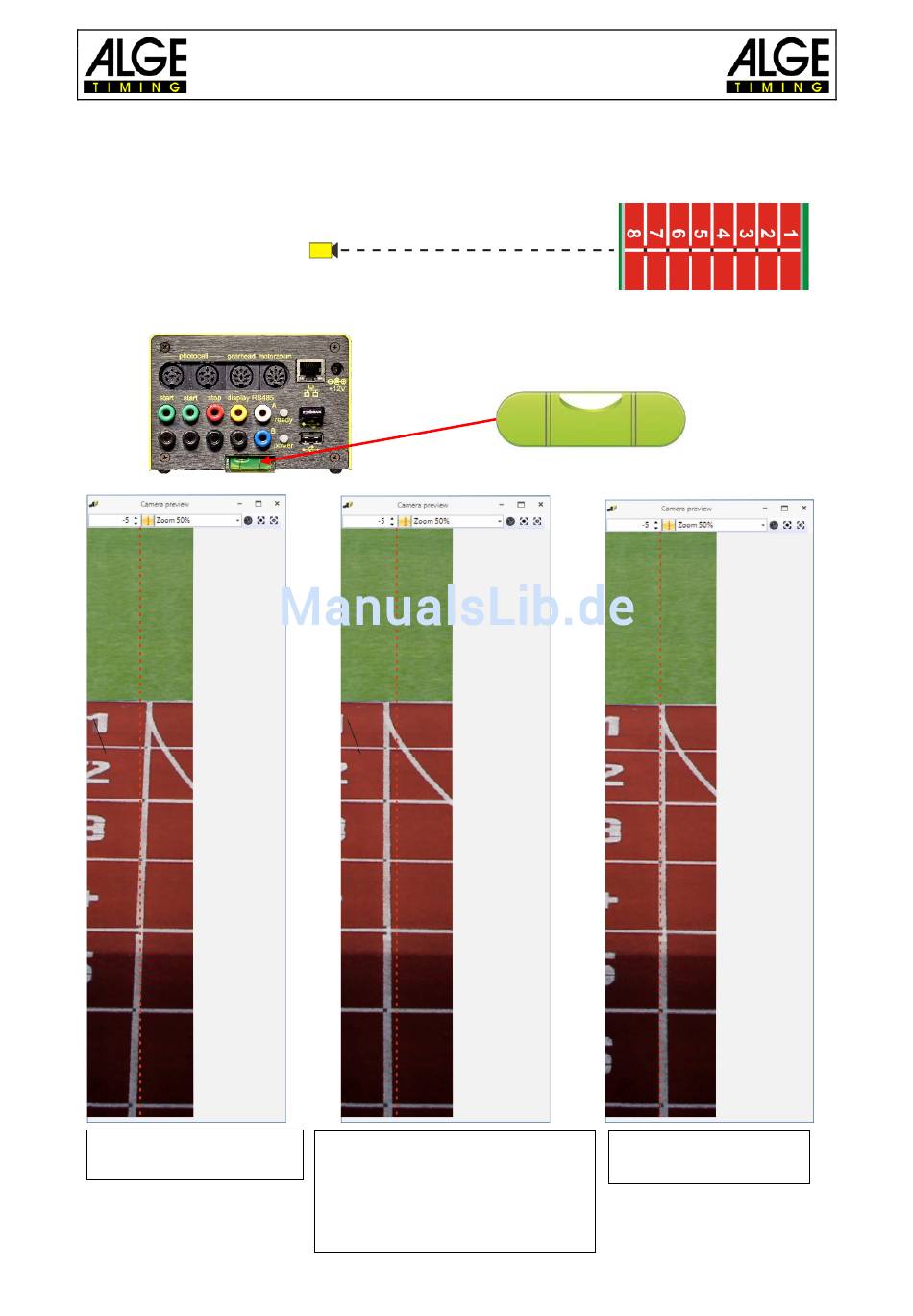

Bild bevor die Kamera
waagrecht eingestellt wird.
Fotofinish OPTIc3
The Blase der Wasserwage muss wie im Bild unten in der
Mitte sein
Bild nachdem die Kamera waag-
recht eingerichtet wurde. Verwende
den Getriebeneiger oder die Zeilen-
verschiebung um die Aufnahmelinie
an der gewünschten Stelle der Ziel-
linie zu platzieren.
-38-
Kamera ist ideal auf die
Ziellinie eingestellt.
