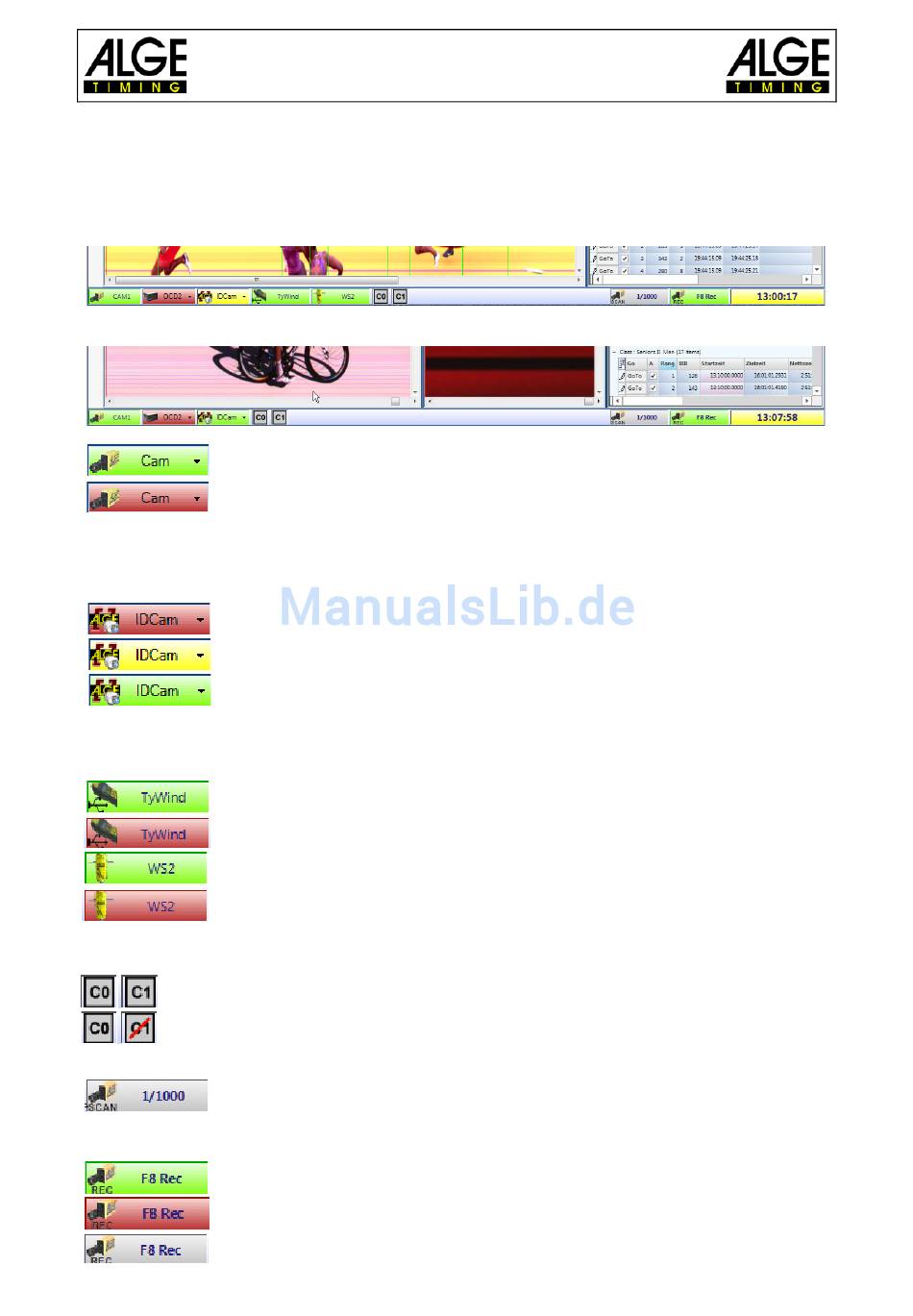

8.2 Fußzeile
Die Fußzeile ist eine Statuszeile, die den Status der angeschlossenen Geräte und einige Ba-
sisinformationen darstellt.
Beispiel 1: Leichtathletik: Kamera, Windspeed WS2
Beispiel 2: Radrennen: Kamera, IDCam
OPTIc3 Kamera
Diese Taste ist grün, wenn eine Kamera angeschlossen und aktiv ist (Kom-
munikation mit dem PC funktioniert). Wenn die Taste rot ist besteht keine
Kommunikation zwischen Kamera und PC. Vermutlich muss das Netzwerk
richtig konfiguriert werden.
Wenn man mit der rechten Maustaste auf den Kamera Icon klickt, öffnet
sich ein Pull-down-Menü, um die Kamera einzustellen (Kamera Dialog).
IDCam
Diese Taste ist rot, wenn keine IDCam verbunden ist. Die Taste ist gelb,
wenn die IDCam Verbindung aktiviert wurde, aber keine Verbindung mit der
Software der IDCam zustande kam (z. B. wenn die IDCam Software nicht
gestartet wurde, bzw. die IP-Adresse falsch ist). Die Taste ist grün, wenn
die Kommunikation mit der IDCam-Software funktioniert.
Wenn man mit der rechten Maustaste auf die IDCam-Taste klickt, öffnet
sich ein Pulldown-Menü, um die IDCam-Einstellungen vorzunehmen.
WS2 und TyWind
Diese Symbole werden nur angezeigt, wenn Leichtathletik mit Windmesser
eingestellt ist. Wird der Windmesser WS2 mit dem Controller Timy verwen-
det, dann müssen beide Icon (TyWind und WS2) grün sein. Sind beide rot,
dann hat der Timy keine Verbindung zum OPTIc3NET-PC (vielleicht wurde
ein anderes Programm zuerst gestartet das sich mit dem Timy verbunden
hat, z.B. die IDCam). Der Timy muss per USB-Kabel am PC angeschlossen
sein. Besteht keine Kommunikation zwischen Timy und WS2, dann wird
das Icon WS2 rot angezeigt.
Zeitmesskanäle:
Alle möglichen Zeitmesskanäle werden angezeigt. Wenn man eine Kamera
verwendet, dann wird C0 (Startkanal) und C1 (Zielkanal) angezeigt. Bei ei-
nem nochmaligen klicken wir er wieder eingeschalten.
Zeilentakt:
Es wird der eingestellte Zeilentakt angezeigt. Der Zeilentakt kann im Ka-
meradialog eingestellt werden.
F8 Rec
Wenn man mit der linken Maustaste auf diese Taste klickt wird ein Bild
aufgenommen (es spielt keine Rolle, ob ein Rennen bereit ist oder nicht,
die Aufnahme erfolgt auf jeden Fall in das Gesamtbild der Veranstaltung).
Die Aufnahme erfolgt, solange man mit der linken Maustaste auf diese
