Inhaltszusammenfassung für ALGE-Timing IDCam

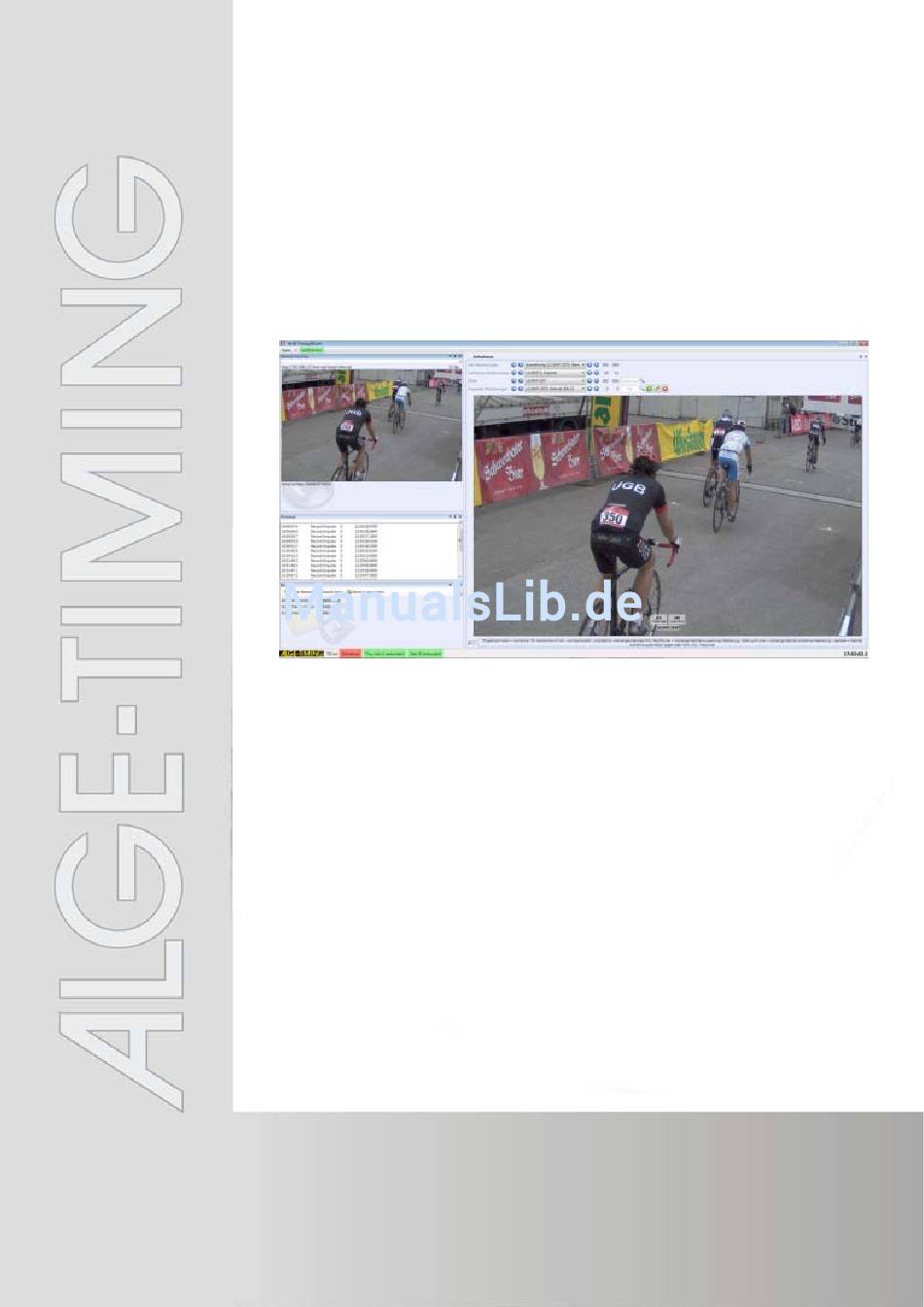

- Seite 1 IDCam v1.0.4371 Installation...
-
Seite 2: Inhaltsverzeichnis
Axis-Netzwerkkamera erweiterte Einstellungen ....22 3.1 Einstellung der Kamera zurücksetzen, Kamera neu starten25 3.3 Bildauflösung, Bilddrehung einstellen ........ 27 3.5 Shutter, Verstärkung einstellen ........... 28 3.6 Fokussierung mit Fokus-Assistent einstellen ....30 3.7 Fokussierung/Zoom manuell einstellen ......32 2/34 IDCam - Installation... -
Seite 3: So Verwenden Sie Die Hilfe
Handlungsschritte werden mit diesem Zeichen gekennzeichnet. ► Führen Sie die Handlungsschritte in der angegebenen Reihenfol- ge aus. Listenpunkte werden mit diesem Zeichen gekennzeichnet. ￭ Mit diesem Symbol wird vom Text auf eine Bildposition oder Bild- bereich referenziert. IDCam - Installation 3/34... - Seite 4 Programm automatisch zum entsprechenden Teil des Index. Dop- pelklicken Sie auf das gewünschte Stichwort, um die zugehörigen Hilfethemen anzuzeigen. ￭ Suche Sie können nach jedem Vorkommen eines Worts oder einer Wendung in der Hilfe suchen. 4/34 IDCam - Installation...
-
Seite 5: Kamera Positionieren Und Anschließen
Eine Aufnahme mit der Taste F9 auslösen und die aufgenommenen Bilder auf gute Erkennbarkeit der Ziellinie und Startnummer kontrollieren. ► Optimieren Sie bei Bedarf die Kameraeinstellungen und -position solan- ge, bis Ziellinie und Startnummer deutlich erkennbar sind. Beispiel Kamera positionieren: IDCam - Installation 5/34... - Seite 6 Passen Sie die Abstände an Ihre Verhältnisse Vor-Ort an. Positionieren: Bewerbsart 4-6m 5-7m 1,7m Mountainbike 8-12m 7-10m 1,2-1,7m 7-10m 1,5-2m Wenn ein hoher Ver- kehr im Ziel erwartet wird, optional zwei Kameras verwenden. 4-6m 5-7m 1-1,2m Laufveranstaltung 8-12m 7-10m 1-1,7m 7-10m 1-1,7m 6/34 IDCam - Installation...
- Seite 7 Kamera positionieren und anschließen Die Bezeichnungen im Bild geben die entsprechende Komponente oder Ka- Beispiel für den Einsatz von belbezeichnung wieder. IDCam und Zeitmessgerät: IDCam - Installation 7/34...
-
Seite 8: Stromversorgung (Poe)
Leuchtet nicht, wenn kein Verbraucher angeschlossen ist oder der Verbraucher weniger als 1W Leistungsaufnahme hat. Netzwerkanschluss Power+Data Out: ￭ Verbindung zur Kamera. Anzeige LNK: ￭ Leuchtet grün, wenn eine Netzwerkverbindung hergestellt ist. Netzwerkanschluss Data In: ￭ Verbindung zum Netzwerk oder Rechner. 8/34 IDCam - Installation... - Seite 9 Trennen Sie die Versorgung des Schaltnetzteils, bevor Sie einen Verbraucher anschließen. ► Axis-Kamera mit Patch-Netzwerkkabel oder Crossoverkabel und Netz- werkanschluss Power+Data Out verbinden. ► PoE-Schaltnetzteil mit Netzwerk verbinden, siehe Axis-Kamera an Rech- ner/Netzwerk anschließen. ► Stromversorgung an Netzteil anschließen. IDCam - Installation 9/34...
-

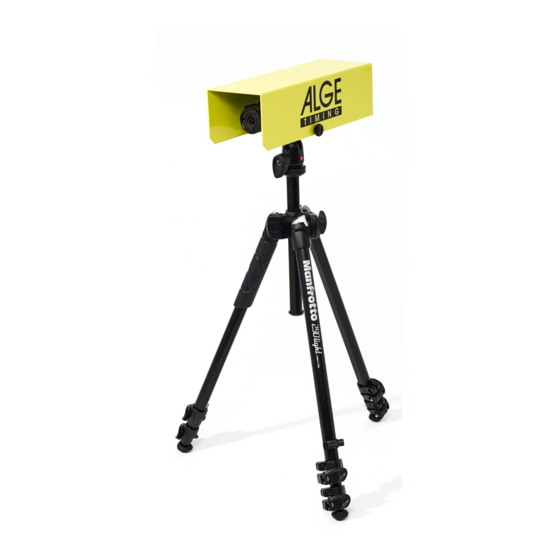

Seite 10: Wetterschutzgehäuse Montieren
Mehrwegkabelbinder mit Entriegelung für Zugentlastung des Netzwerkkabels. ► Rändelschrauben lösen und Wetterschutzgehäuse von Montageplatte So montieren Sie das entfernen. Wetterschutzgehäuse: ► Wenn Sie ein Standardstativ verwenden: Schraube mit Unterlegscheiben durch Bohrung D der Montageplatte ste- cken und mit der Kamera verschrauben. 10/34 IDCam - Installation... - Seite 11 Mehrwegkabelbinder lösen: Entriegelung in Pfeilrichtung gedrückt halten und Lasche nach hinten schieben. ► Kamera mit Wetterschutzgehäuse am Stativ befestigen. So demontieren Sie das Die Demontage des Wetterschutzgehäuses erfolgt sinngemäß in Wetterschutzgehäuse umgekehrter Reihenfolge wie die Montage. IDCam - Installation 11/34...
-
Seite 12: Axis-Kamera An Rechner/Netzwerk Anschließen
Einstellung Ihren Anforderungen Vor-Ort an. ► Erstellen Sie für die Vergabe der Netzwerkeinstellungen eine ähnliche Übersicht. ► Tragen Sie in der Übersicht Ihre eigenen Netzwerkeinstellungen ein. So schließen Sie die Axis- Kamera direkt an den Rechner an: 12/34 IDCam - Installation... - Seite 13 Kamera positionieren und anschließen So schließen Sie eine oder mehrere Axis-Kameras über ein vorhandenes Netzwerk Beschreibung Kamera 1 Kamera 2, optional. Switch bzw. vorhandenes Netzwerk. IP...IP-Adresse Sub...Subnetzmaske IDCam - Installation 13/34...
-
Seite 14: Ip-Adresse Am Rechner Einstellen
Geräten im Netzwerk automatisch eine IP-Adresse zuweist und so die Kommunikation zwischen den Geräten ermöglicht. Der Rechner benötigt für den Einsatz von IDCam eine feste IP-Adresse. Ob und über welche IP-Adresse der Rechner verfügt, können Sie mit dem... - Seite 15 Kamera positionieren und anschließen ► Geben Sie in den Feldern die IP-Adresse, Subnetzmaske und Standard- gateway ein. ► Bestätigen Sie die Eingabe mit OK. ► OK/S Schließen Sie alle Fenster mit CHLIEßEN Der Rechner hat jetzt eine feste IP-Adresse. IDCam - Installation 15/34...
-
Seite 16: Ip-Adresse Der Axis-Netzwerkkamera Über Weboberfläche Ändern
In den meisten Netzwerken ist ein sogenannter DHCP-Server ein- gebunden, der angeschlossenen Geräten im Netzwerk automatisch eine IP-Adresse zuweist und so die Kommunikation zwischen den Geräten ermöglicht. Die Axis-Netzwerkkamera benötigt für den Einsatz mit IDCam eine feste IP-Adresse. Stellen Sie sicher, dass folgende Voraussetzungen erfüllt sind: ￭... - Seite 17 Wenn das Testergebnis eine verwendete IP-Adresse ergeben hat: Geben Sie eine andere IP-Adresse ein und wiederholen Sie den Test. ► Speichern Sie die Änderungen mit Stellen Sie sicher, dass diese IP-Adresse im Feld IP-Adresse unter IDCam und Kamera einstellen eingetragen ist. IDCam - Installation 17/34...
-
Seite 18: Ip-Adresse Der Axis-Netzwerkkamera Mit Axis Ip Utility
Geräten im Netzwerk automatisch eine IP-Adresse zuweist und so die Kommunikation zwischen den Geräten ermöglicht. Die Axis-Netzwerkkamera benötigt für den Einsatz mit IDCam eine feste IP-Adresse. So stellen Sie die IP-Adresse Verwenden Sie das AXIS IP-Utility für das erstmalige Einstellen... -
Seite 19: Ip-Adresse Zuweisen
Das Fenster Zuweisung der IP-Adresse wird geöffnet. ► IP-A Geben Sie im Feld die freie IP-Adresse ein und bestätigen DRESSE Sie die Eingabe mit UWEISEN ► Zuweisung der IP-Adresse ohne Änderungen beenden: Klicken Sie auf CHLIEßEN IDCam - Installation 19/34... - Seite 20 Die IP-Adresse wird in der Kamera gespeichert. Dieser Vorgang kann bis zu 10 Minuten dauern. Wenn die IP-Adresse erfolgreich in der Kamera gespeichert wurde, wird die folgende Meldung angezeigt. ► Schließen Sie das Fenster mit OK. 20/34 IDCam - Installation...
- Seite 21 Führen Sie die Handlungsschritte in der beschriebenen Reihenfolge erneut aus. Die IP-Adresse ist bereits im Netzwerk für ein anderes Gerät vergeben. ► Suchen Sie eine freie IP-Adresse für die Kamera. ► Führen Sie die Handlungsschritte in der beschriebenen Reihenfolge erneut aus. IDCam - Installation 21/34...
-
Seite 22: Axis-Netzwerkkamera Erweiterte Einstellungen
ONFIRM PASSWORD z.B. system. Dieses Kennwort muss identisch mit dem Kennwort im Feld Pass- wort unter IDCam und Kamera einstellen sein. Sind die Zugangsdaten unterschiedlich, kann IDCam keine Verbindung zur Kamera herstellen und keine Bilder aufzeichnen. Notieren Sie sich das Kennwort und die IP-Adresse an einem si- cheren, nur Ihnen bekannten Ort - Sie benötigen die... -
Seite 23: Capture Mode
Das Erkennen von Bilddetails - also eine hohe Auflösung - ist für die Erkennung der Startnummern/Teilnehmer wichtiger als eine hohe Bildrate. Wenn eine Sportart eine höhere Bildrate erfordert, kann durch Auswahl einer kleineren Auflösung eine höhere Bildrate erreicht werden. Die Kamera kann maximal 30 Bilder/s liefern. IDCam - Installation 23/34... - Seite 24 So wechseln Sie zu den ..RWEITERTE INSTELLUNGEN erweiterten Einstellungen: Der Internetbrowser öffnet die Weboberfläche der Kamera. ► Klicken Sie auf und geben Sie den Benutzernamen und das Pass- ETUP wort ein. ► Bestätigen Sie die Eingabe mit OK. 24/34 IDCam - Installation...
-
Seite 25: Einstellung Der Kamera Zurücksetzen, Kamera Neu Starten25
Bedarf ausgeführt werden können. Übersicht: Beschreibung Die Funktion startet die Kamera neu, ohne die Kamera- ESTART einstellungen zu verändern. ESTART ► Verwenden Sie diese Funktion, wenn Sie die Kamera neu starten wollen ohne die Einstellungen zu verändern. IDCam - Installation 25/34... - Seite 26 EFAULT kung wie die Funktion EFAULT ► Verwenden Sie diese Funktion, wenn Sie eine neue Kamera mit IDCam verbinden oder die Zugangsdaten zur Kamera un- bekannt sind. ► Trennen Sie die Kamera von der Stromversorgung. So setzen Sie die Kamera ohne Weboberfläche auf...
-
Seite 27: Bildauflösung, Bilddrehung Einstellen
> 4 V Klicken Sie auf ASIC ETUP IDEO TREAM ► Wählen Sie im Pull-Down-Menü den Wert 180 für wenn die OTATE IMAGE Kamera auf einem Stativ befestigt wird. Das Kamerabild wird um diesen Wert gedreht. IDCam - Installation 27/34... -
Seite 28: Shutter, Verstärkung Einstellen
OTION Die Einstellmöglichkeit für Shutter min/max wird angezeigt. ► > M Wählen Sie im Pull-Down-Menü den benötigten Wert. HUTTER Standardwert: 1/8000 s. ► > M Wählen Sie im Pull-Down-Menü den benötigten Wert. HUTTER Standardwert: 1/250 s. 28/34 IDCam - Installation... - Seite 29 Standardwert: 0 dB. ► > M Wählen Sie im Pull-Down-Menü den benötigten Wert. Standardwert: 36 dB. Tip: Das optionale Wetterschutzgehäuse (WP-IDCam) bietet Schutz vor Witte- rungseinflüssen und reduziert bei starker Sonneneinstrahlung/Lichtreflexionen die Gegenlichteinflüsse auf die Kamera. IDCam - Installation 29/34...
-
Seite 30: Fokussierung Mit Fokus-Assistent Einstellen
Stellen Sie die Kamera so auf, dass Sie nicht mehr bewegt werden kann. ► Zoomregler und Fokusregler lösen: Schraube entgegen dem Uhrzeigersinn drehen. ► Zoom wie benötigt einstellen. ► Zoomregler fixieren: Schraube im Uhrzeigersinn drehen. ► Kamera auf die weiteste Fernfokus-Position einstellen: Objektiv vollständig im Uhrzeigersinn drehen. 30/34 IDCam - Installation... - Seite 31 Die automatische Feinabstimmung der Fokussierung wird gestartet. ► Warten Sie solange, bis die Feinabstimmung abgeschlossen ist. ► Klicken Sie auf NABLE Wenn diese Schaltfläche deaktiviert (ausgegraut) ist, so ist die Blende bereits aktiviert. Die Fokussierung ist jetzt abgeschlossen. IDCam - Installation 31/34...
-
Seite 32: Fokussierung/Zoom Manuell Einstellen
Wenn der Fokus zuvor schon einmal eingestellt wurde: Klicken Sie auf ESET ► Zoomregler und Fokusregler lösen: Schrauben entgegen dem Uhrzeigersinn drehen. ► Eine Person mit einer freien, nicht verwendeten Startnummer in der Mitte der Ziellinie aufstellen. 32/34 IDCam - Installation... - Seite 33 Die automatische Feinabstimmung der Fokussierung wird gestartet. ► Warten Sie solange, bis die Feinabstimmung abgeschlossen ist. ► Klicken Sie auf NABLE Wenn diese Schaltfläche deaktiviert (ausgegraut) ist, so ist die Blende bereits aktiviert. Die Fokussierung ist jetzt abgeschlossen. IDCam - Installation 33/34...
- Seite 34 Axis-Netzwerkkamera erweiterte Einstellungen 34/34...
