Technische Daten; Anschlüsse - ALGE-Timing OPTIc3 serie Bedienungsanleitung

17

Technische Daten

Messbereich:
Zeitreferenz:
Frequenzabweichung:
Stromversorgung:
Temperatur Einsatzbereich:
Speichern der Bilder:
Speichern der Rennen:
Impulseingänge:
Ausgänge mit 5 VDC:
Bedienung:
Abmessung (Kamera):
Gewicht (Kamera):

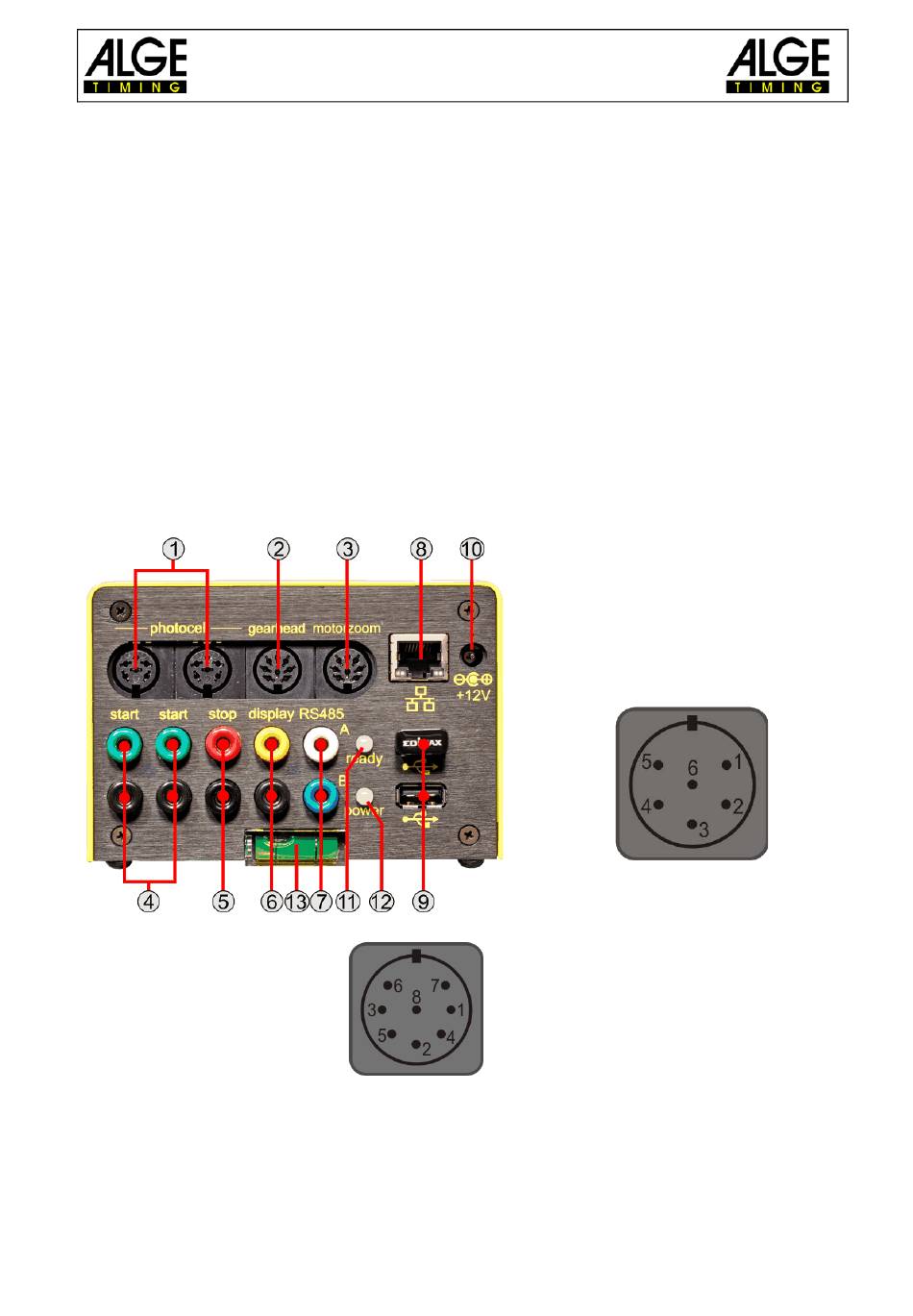

17.1 Anschlüsse
2 ....... Getriebeneiger
Pin 1 ........... leer
Pin 2 ........... leer
Pin 3 ........... drehen (-)
Pin 4 ........... schwenken (+)
Pin 5 ........... neigen (+)
Pin 6 ........... schwenken (-)
Pin 7 ........... drehen (+)
Pin 8 ........... neigen (-)
4 ....... Starteingang – Bananenbuchse (2 x)
Grün........... Eingangskanal 0 (Start)
Schwarz ..... Masse
5 ....... Zieleingang – Bananenbuchse (1 x)
Rot ............. Eingangskanal 1 (Ziel)
Schwarz ..... Masse
Bedienungsanleitung
Fotofinish OPTIc3
23 Stunden 59 Minuten, 59,999 Sekunden
TCXO 20.000 MHz (temperaturkompensierter Quarzoszillator)
Temperatur: +/- 2,5 ppm bei -10 °C - +70 °C (+/-0,009 sec/h)
Alterung: +/- 1 ppm pro Jahr
abgeglichen: +/- 0,1 ppm bei 25 °C
POE+ oder +9 – 13,4 VDC
-20 °C bis +50°C
auf der PC-Festplatte
interne oder externe Festplatte, Massenspeicher (wiederbeschreib-
bare CD und DVD, Memory Stick usw.)
Eingangswiderstand 10 kOhm gegen +5V
Auslösung mit < 1 V fallende Flanke
Hysterese ca. 2 V
stabilisiert, total maximal 120 mA
PC-Tastatur und Maus
180 x 120 x 82 mm (ohne Objektiv)
1,4 kg (ohne Objektiv)
3 ....... Motorzoom
6 ....... Anzeigetafel – Bananenbuchse (RS232
7
-89-
1 DIN-Buchse für Lichtschranke
Pin 1 ... Eingangskanal 0 (Start)
Pin 2 ... Eingangskanal 1 (Stopp)
Pin 3 ... Masse
Pin 4 ... ext. Speisung ein (9 - 34 VDC)
Pin 5 ... Ausgang +5 VDC
Pin 6 Eingangskanal 2 (Zwischen-
zeit)
Pin 1 ........... leer
Pin 2 ........... leer
Pin 3 ........... Zoom in
Pin 4 ........... Iris schließen
Pin 5 ........... Fokus nah
Pin 6 ........... Iris öffnen
Pin 7 ........... Zoom out
Pin 8 ........... Fokus weit
Ausgang)
Gelb .......... Daten aus
Schwarz .... Masse
Anzeigetafel (Ausgang – RS485, Bananen-
buchsen)
Weiß ......... A
Blau .......... B
stabilisiert
