Funktion

Die Fotofinish-Kamera hat wie bei einem Fotoapparat einen CMOS-Flächensensor einge-
baut. Dieser wird aber nur für das Einstellen der Ziellinie verwendet. Während der Fotofinish-
Aufnahme wird pro Bild nur eine vertikale Zeile eingescannt. Man kann diese Zeile bis zu
3.000 Mal pro Sekunde (OPTIc3) bzw. 15.000 Mal pro Sekunde (OPTIc3-PRO) einlesen und
auf der PC-Festplatte abspeichern. Wenn sich ein Objekt über die Ziellinie bewegt und man
die aufgenommenen Zeilen zeitlich aneinanderhängt, entsteht ein Bild, das in horizontaler
Richtung die Zeit beinhaltet, d. h. jeder vertikalen Bildlinie ist eine Zeit zugeordnet.

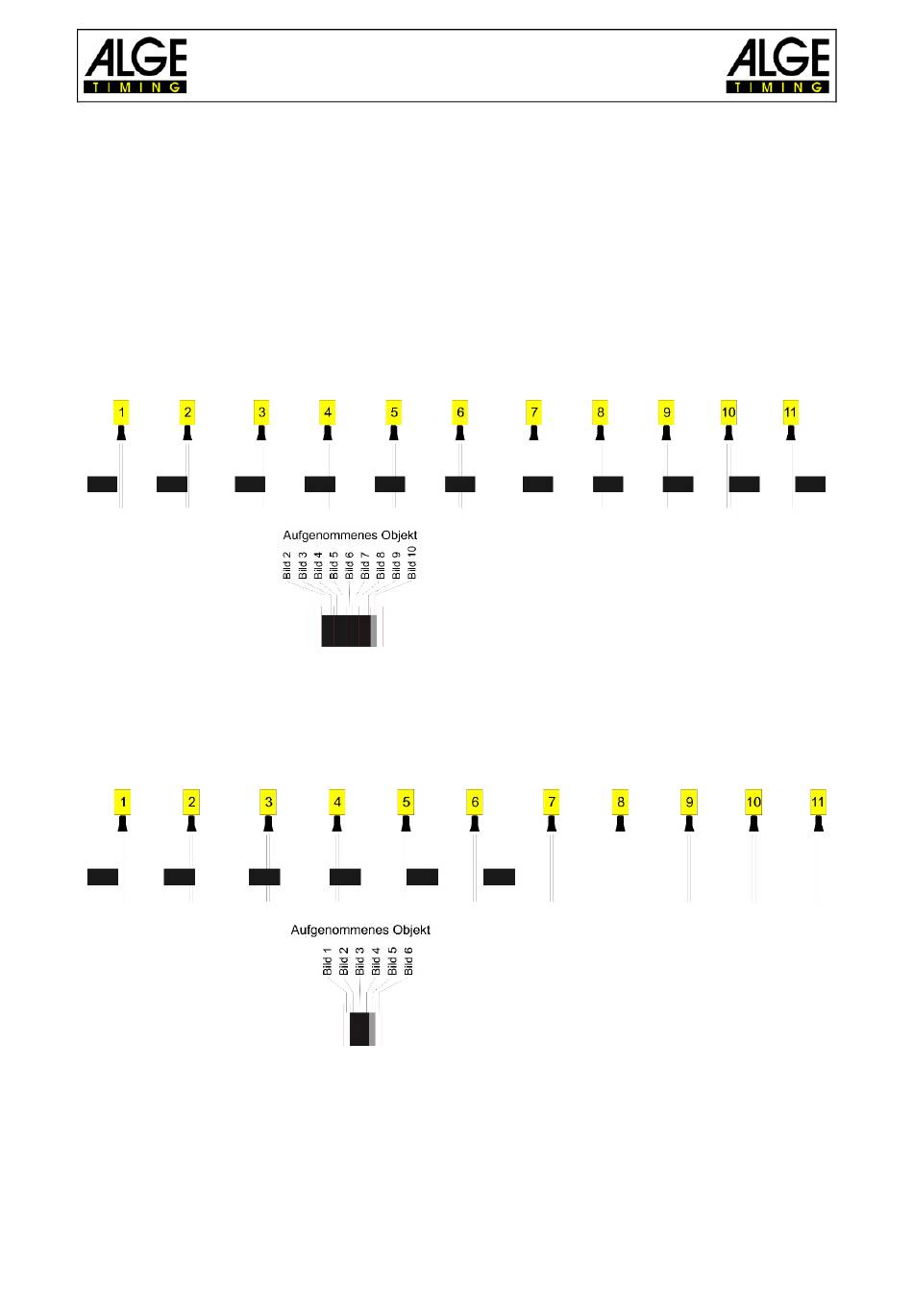

Im folgenden Beispiel ist gut ersichtlich, wie ein Bild erzeugt wird. Wird eine Abtastzeit von
1/1000 pro Sekunde eingestellt, bedeutet dies, dass 1000 Aufnahmen pro Sekunde erfolgen.
Jedes Bild nimmt ein kleines Stück vom Objekt auf. Ist die Geschwindigkeit gut eingestellt,
wird das Objekt 1:1 abgebildet.
Das nächste Beispiel zeigt das gleiche Objekt, das jetzt mit höherer Geschwindigkeit die
Ziellinie passiert. Die Abbildung des Objekts erfolgt immer in Längsrichtung nach der Zeit
(abhängig von der Abtastzeit und Geschwindigkeit). Es ist deutlich sichtbar, dass das Objekt
sich kürzer vor der Kamera befindet und es dadurch weniger oft abgebildet wird. Als Folge
daraus erscheint das Objekt nun im Bild verkürzt.
Zum OPTIc3 gehört ein elektronisches Bildverarbeitungssystem. Das aufgenommene Bild
wird auf der Festplatte gespeichert und kann jederzeit an dem am PC angeschlossenen Dru-
cker ausgegeben werden.
