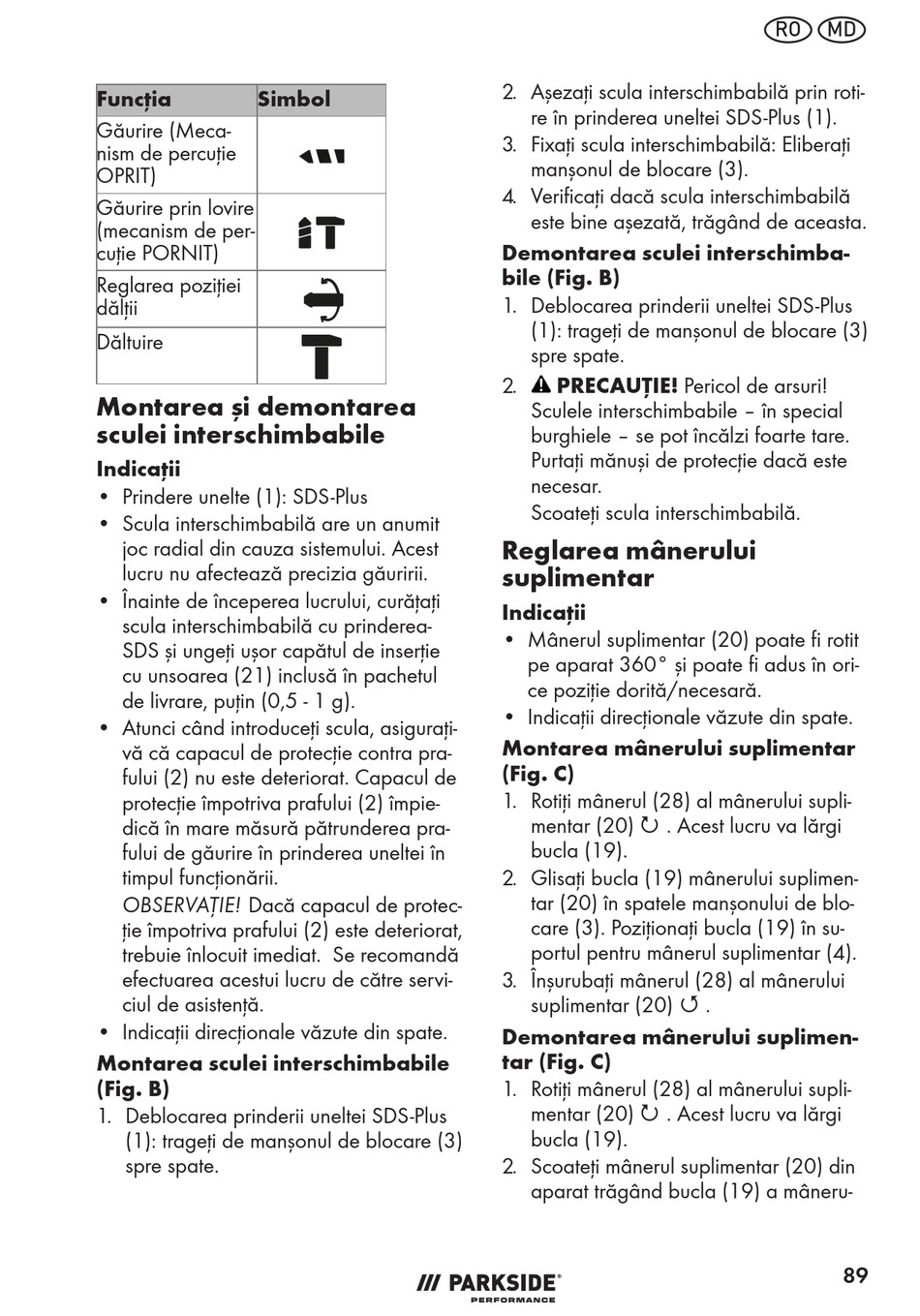

Funcția Simbol
Găurire (Meca-
nism de percuție
OPRIT)
Găurire prin lovire
(mecanism de per-
cuție PORNIT)
Reglarea poziției
dălții
Dăltuire
Montarea și demontarea
sculei interschimbabile
Indicații
• Prindere unelte (1): SDS-Plus
• Scula interschimbabilă are un anumit
joc radial din cauza sistemului. Acest
lucru nu afectează precizia găuririi.
• Înainte de începerea lucrului, curățați
scula interschimbabilă cu prinderea-
SDS și ungeți ușor capătul de inserție
cu unsoarea (21) inclusă în pachetul
de livrare, puțin (0,5 - 1 g).
• Atunci când introduceți scula, asigurați-
vă că capacul de protecție contra pra-
fului (2) nu este deteriorat. Capacul de
protecție împotriva prafului (2) împie-
dică în mare măsură pătrunderea pra-
fului de găurire în prinderea uneltei în
timpul funcționării.
OBSERVAŢIE! Dacă capacul de protec-
ție împotriva prafului (2) este deteriorat,
trebuie înlocuit imediat. Se recomandă
efectuarea acestui lucru de către servi-
ciul de asistență.
• Indicații direcționale văzute din spate.
Montarea sculei interschimbabile
(Fig. B)
1. Deblocarea prinderii uneltei SDS-Plus
(1): trageți de manșonul de blocare (3)
spre spate.
2. Așezați scula interschimbabilă prin roti-
re în prinderea uneltei SDS-Plus (1).
3. Fixați scula interschimbabilă: Eliberați
manșonul de blocare (3).
4. Verificaţi dacă scula interschimbabilă
este bine așezată, trăgând de aceasta.
Demontarea sculei interschimba-
bile (Fig. B)
1. Deblocarea prinderii uneltei SDS-Plus
(1): trageți de manșonul de blocare (3)
spre spate.
PRECAUŢIE! Pericol de arsuri!
2.
Sculele interschimbabile – în special
burghiele – se pot încălzi foarte tare.
Purtați mănuși de protecție dacă este
necesar.
Scoateți scula interschimbabilă.
Reglarea mânerului
suplimentar
Indicații
• Mânerul suplimentar (20) poate fi rotit
pe aparat 360° și poate fi adus în ori-
ce poziție dorită/necesară.
• Indicații direcționale văzute din spate.
Montarea mânerului suplimentar
(Fig. C)
1. Rotiți mânerul (28) al mânerului supli-
mentar (20) ⭮ . Acest lucru va lărgi
bucla (19).
2. Glisați bucla (19) mânerului suplimen-
tar (20) în spatele manșonului de blo-
care (3). Poziționați bucla (19) în su-
portul pentru mânerul suplimentar (4).
3. Înșurubați mânerul (28) al mânerului
suplimentar (20) ⭯ .
Demontarea mânerului suplimen-
tar (Fig. C)
1. Rotiți mânerul (28) al mânerului supli-
mentar (20) ⭮ . Acest lucru va lărgi
bucla (19).
2. Scoateți mânerul suplimentar (20) din
aparat trăgând bucla (19) a mâneru-
RO MD
89
