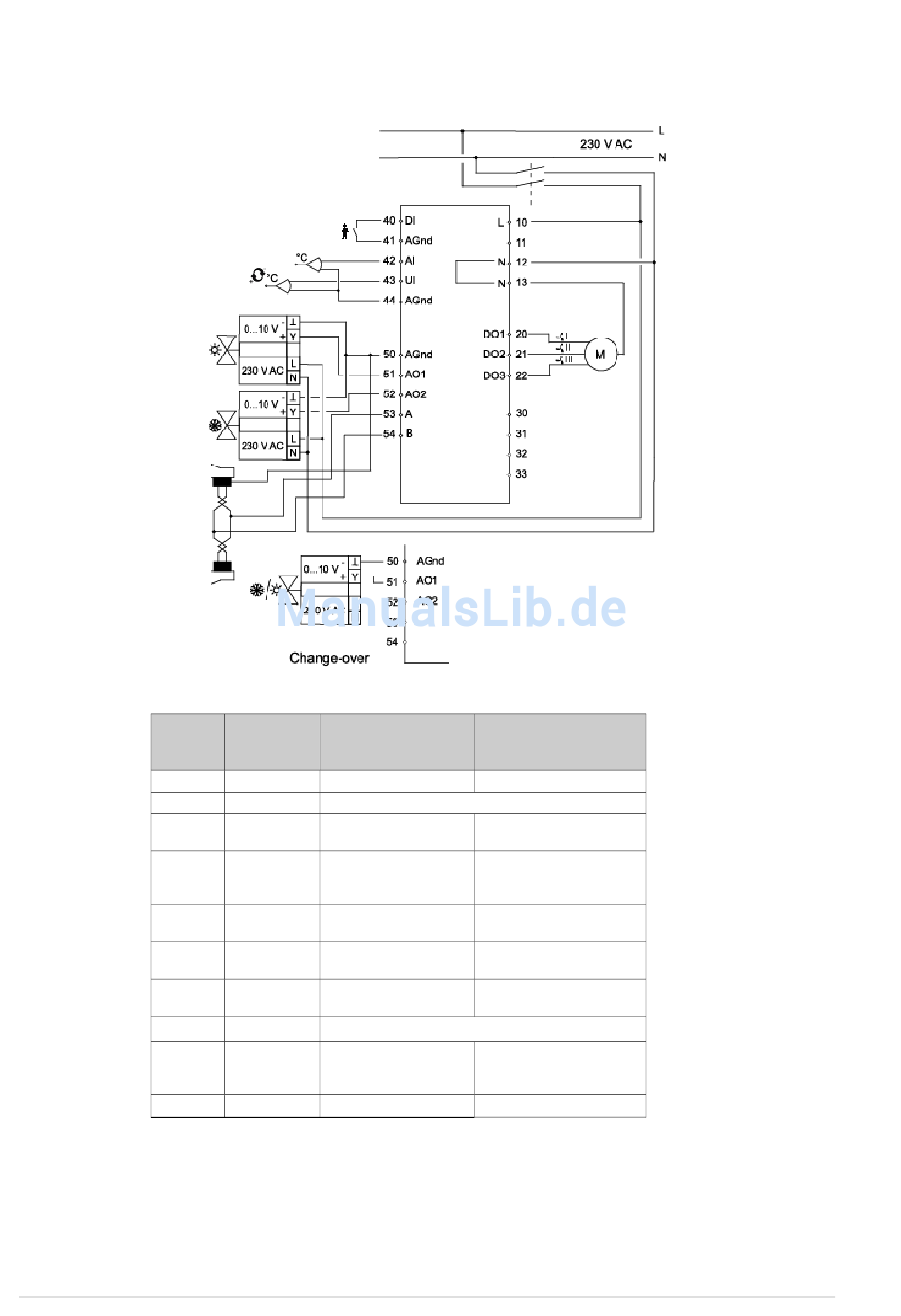

Anschluss für die Modelle RCF-230(C)AD
Klemme
10
11
12
13
20
21
22
30-33
40
41
20
Kapitel 6 Installation
Anschluss von 0...10 V-Stellantrieb
Bezeichnung Beschreibung
L
230 V AC Line
NG
Nicht verbunden
N
230 V AC, Neutral
N
Bezugspotential N-Leiter
Fan-Coil/230 V AC,
Neutral
DO1
Fan-Coil-Ausgang 1 für
Ventilatorregelung
DO2
Fan-Coil-Ausgang 2 für
Ventilatorregelung
DO3
Fan-Coil-Ausgang 3 für
Ventilatorregelung
NG
Nicht verbunden
DI
Digitaleingang
AGnd
Analog Masse
(RCF-230CAD)
Funktion
Versorgungsspannung
Versorgungsspannung (intern
mit Klemme 13 verbunden)
Bezugspotential Fan-Coil-
Anschluss (intern mit
Klemme 12 verbunden)
Relais, 230 V AC, 3 A
Relais, 230 V AC, 3 A
Relais, 230 V AC, 3 A
Potenzialfreier Fenster- oder
Präsenzkontakt. Einstellbar
als NO/NG.
Handbuch RCF
