Kapitel 5 Montagevorbereitungen
Verwendung der Etiketten
Beispiel 1
12
Kapitel 5 Montagevorbereitungen
Auf der Rückseite des Reglers befinden sich mehrere Aufkleber, die die Montage größerer
RCF-Reglersysteme erleichtern. Die für die Montage zuständige Person sollte über die auf
diesen Aufklebern enthaltenen Informationen informiert werden, um Zeit zu sparen und
Fehler beim Anschließen zu reduzieren.

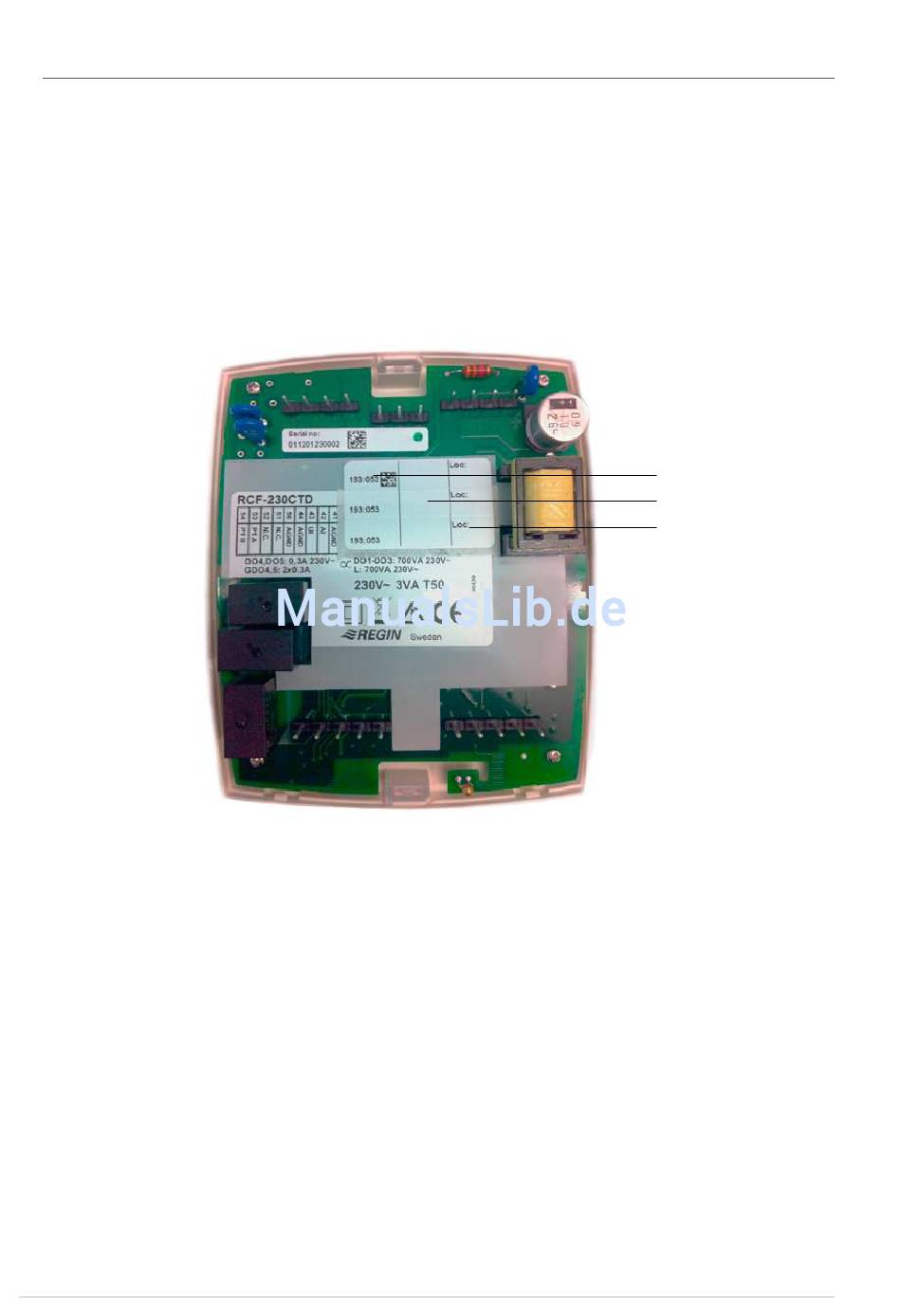

Abb. 3. Aufkleber auf der Rückseite des Reglers
Der Aufkleber besteht aus drei abtrennbaren Teilen, die den Gebäudezeichnungen beigefügt
und am Reglerunterteil befestigt werden können. Der Aufkleber enthält unter anderem
Informationen über die Kommunikationsadresse und verfügt über ein Feld für Hinweise, in
das z. B. eine Referenznummer für den Schaltplan eingetragen werden kann.
Die Bedeutung der Adresse auf dem Aufkleber hängt vom verwendeten
Kommunikationsprotokoll ab.
Lautet die Adresse auf dem Aufkleber 191:183, werden für die unterschiedlichen
Kommunikationsprotokolle folgende Adressen verwendet:
EXOline: PLA = 191, ELA = 183.
Modbus: Adresse = 183.
BACnet: Geräte-ID = 191183 (die 4 niedrigen Zahlen = 1183, die 3 hohen Zahlen = 19),
MS/TP-MAC-Adresse = 83.
Kommunikationsadresse
(PLA:ELA)
Feld für neue Adresse oder
Referenz auf Schaltplan
Feld für Raumnummer
