Kapitel 12 Ventilatorsteuerung
RCF-230CTD-EC
34
Kapitel 12 Ventilatorsteuerung
Automatische Regelung der Ventilatorgeschwindigkeit
für die Modelle RCF-230(C)TD, RCF-230CTD-EC, RCF-
230(C)AD und RCFM-230TD.
Die gegenwärtige Ventilatorstufe wird im Display angezeigt und kann manuell auf drei
Stufen eingestellt werden: Niedrig, Mittel oder Hoch. Die vierte Einstellung ist „Auto", in
der der Betrieb des Ventilators an den Heiz-und/oder Kühlbedarf in Abhängigkeit der
Konfiguration angepasst wird.
Durch Drücken der Ventilatortaste wird die Ventilatorstufe gewählt: Niedrig
Hoch oder
Auto.
In der werkseitigen Einstellung des Auto-Modus wird die Ventilatorstufe sowohl dem Heiz-
als auch dem Kühlsignal angepasst. Stufe 1 wird aktiviert, wenn das interne Stellsignal des
Reglers 20 % überschreitet (5 % bei elektr. Erhitzer). Stufe 2 wird bei einem Stellsignal von
60 % aktiviert und Stufe 3 bei 100 %. Beim Herunterschalten gilt für den Umschaltwert eine
Hysterese von 5 %, bevor die nächste Stufe aktiviert wird. Beispielsweise wird der Ventilator
von Stufe 3 auf Stufe 2 geschaltet, wenn das Ausgangssignal unter 95 % fällt.
Dieses Modell verfügt über eine eingebaute Funktion zur Regelung eines EC Ventilators
(0...10 V) über den Analogausgang AO1. Diese Ventilatorregelung erfolgt entweder linear
zusammen mit dem Ausgang für Kühlen/Heizen oder mit einer anderen für die
Ventilatorregelung ausgewählten Funktion. Bei der manuellen Regelung wird in drei Stufen
geregelt, die in den Parametern 26, 27 und 28 eingestellt werden.
Der Min.- bzw. Max.-Wert für den EC Ventilator kann über die Parameter 67 und 68 (WE =
10 % und 100 %) eingestellt werden. Über Parameter 29 (WE = 5 %) ist auch eine
Stopphysterese verfügbar.

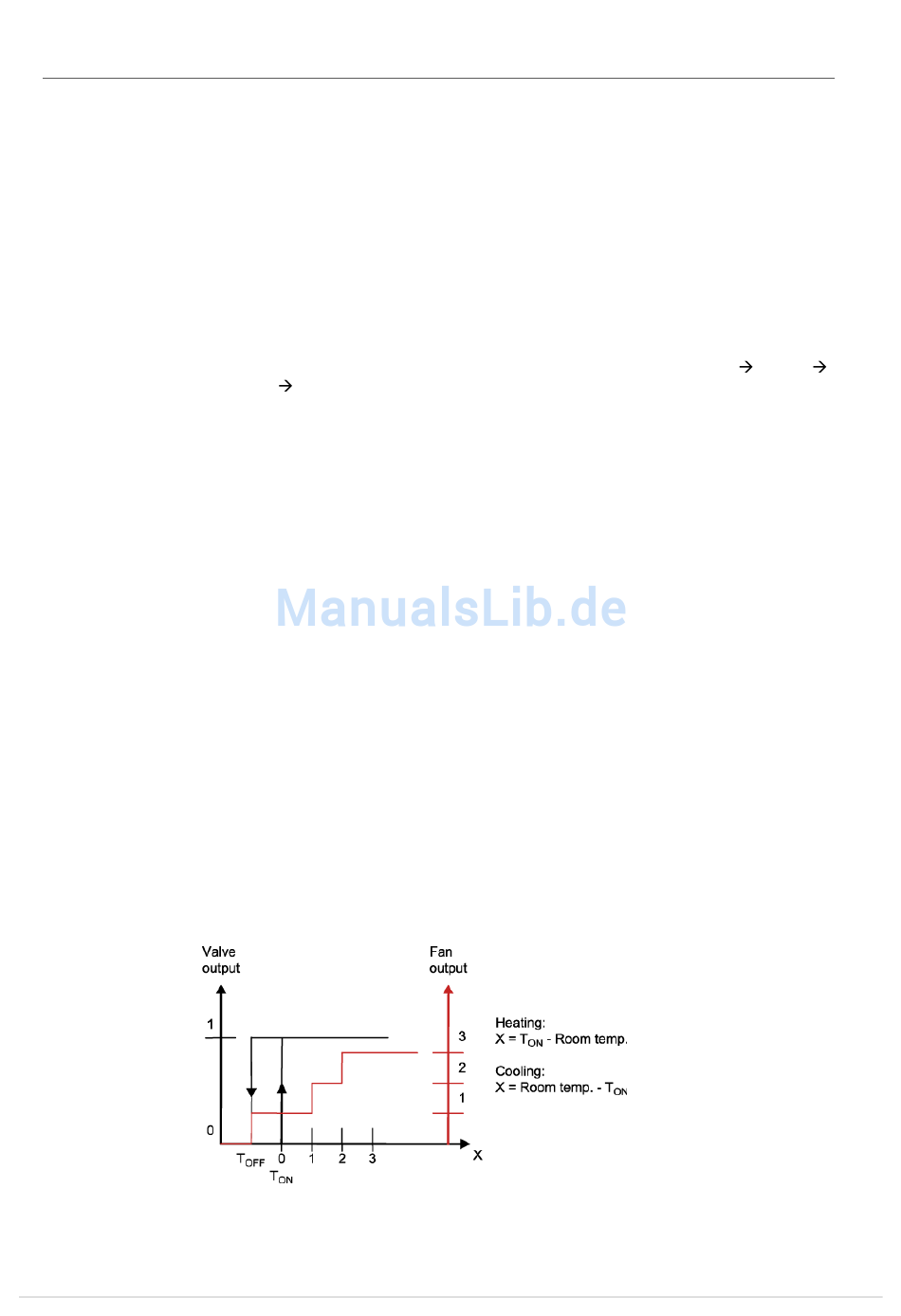

Automatische Regelung der Ventilatorgeschwindigkeit
für RCF-230(C)D und RCFM-230DVentilatorsteuerung:
Automatische Geschwindigkeitsregelung
Die gegenwärtige Ventilatorstufe wird im Display angezeigt und kann manuell auf drei
Stufen eingestellt werden: Niedrig, Mittel oder Hoch. Die vierte Einstellung ist „Auto", in
der der Betrieb des Ventilators an den Heiz-und/oder Kühlbedarf je nach aktueller
Konfiguration angepasst wird.
, Mittel
,
Handbuch RCF
