Regelprinzip Heizen/Kühlen mit Elektroerhitzer und
Change-Over an DO5
Der RCF-230CTD-EC ist mit einer Funktion Puls/Pause-Regelung für Elektroerhitzer
ausgestattet. Diese Funktion ist ähnlich der Regelung von thermischen Stellantrieben.
Bei Verwendung eines elektrischen Erhitzers läuft der Ventilator nach Ausschalten des
Erhitzers zum Abkühlen noch 2 Minuten lang weiter. Beim Anschluss eines Elektroerhitzers
muss eine externe Einheit (z. B. PULSER-ADD oder ein elektronisches Lastrelais) zwischen
RCF-230CTD-EC und dem Erhitzer angeschlossen werden. HINWEIS: Am RCF-230CTD(-
EC) gibt es keine Anzeige falls ein Ventilator nicht funktioniert oder ein Erhitzer überhitzt.
Dies bedeutet, dass alle Sicherheitsverbindungen extern realisiert werden müssen. So kann z.
B. ein Übertemperaturschutz zwischengeschaltet werden, mit dem die Versorgungsspannung
unterbrochen werden kann.
Wenn ein elektrischer Erhitzer verwendet wird und die Change-Over-Funktion auf Heizen
steht, regelt der RCF-230CTD-EC mit der Sequenz Heizen/Heizen und der DO5 wird zuerst
aktiviert. Wenn Change-Over auf Kühlen gesetzt ist, so ist DO5 der Ausgang für Kühlen und
DO4 der Ausgang für Heizen, falls er benötigt wird.
Falls kein Change-Over-Fühler verwendet wird, so wird Kühlen aktiviert unter Verwendung
von Parameter 2 im Menü oder via der Scada-Kommunikation.

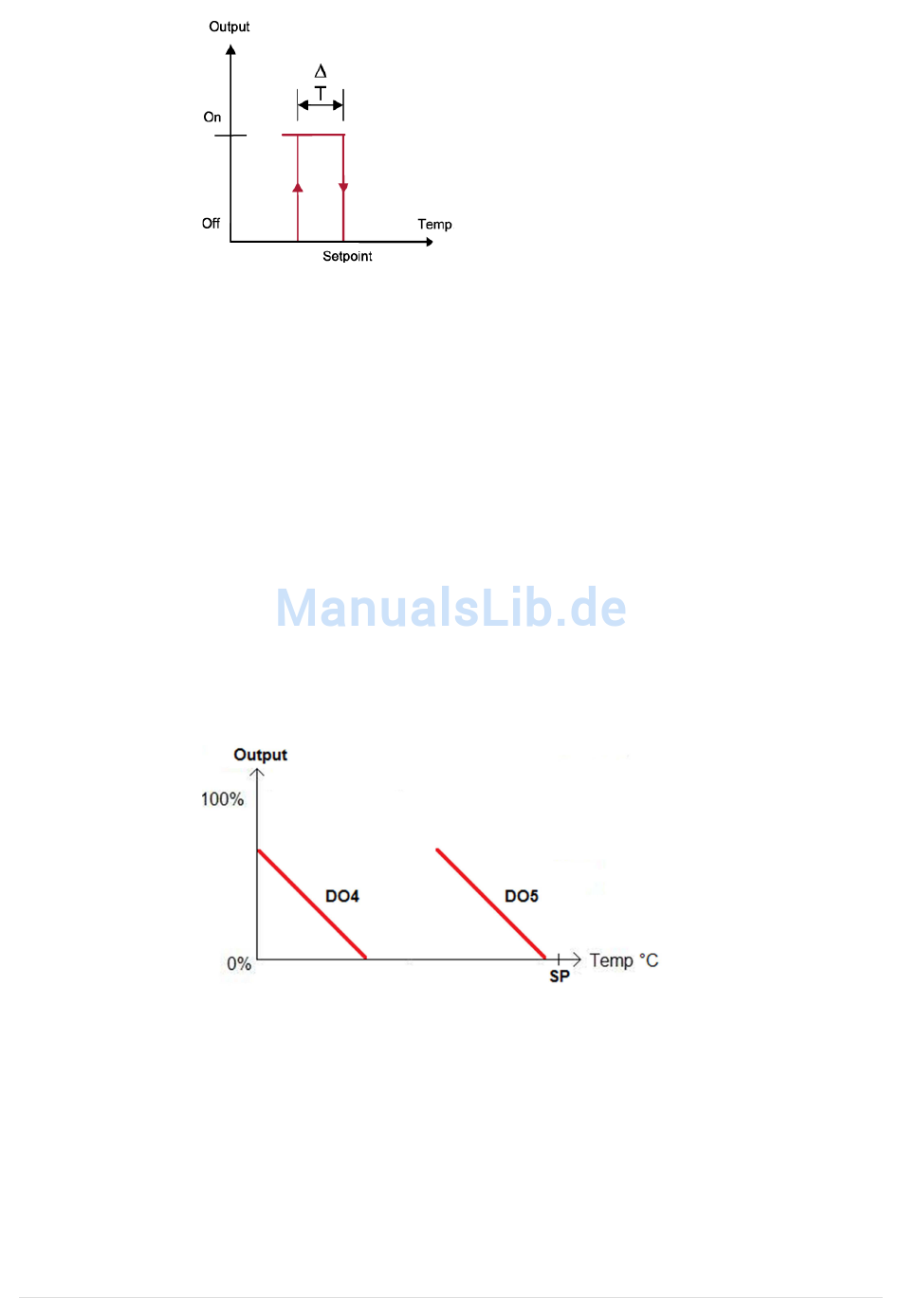

Das Bild beschreibt die DO4- und DO5-Ausgänge als eine temperaturabhängige Funktion,
wenn der Regler auf Heizen/Heizen eingestellt ist.
