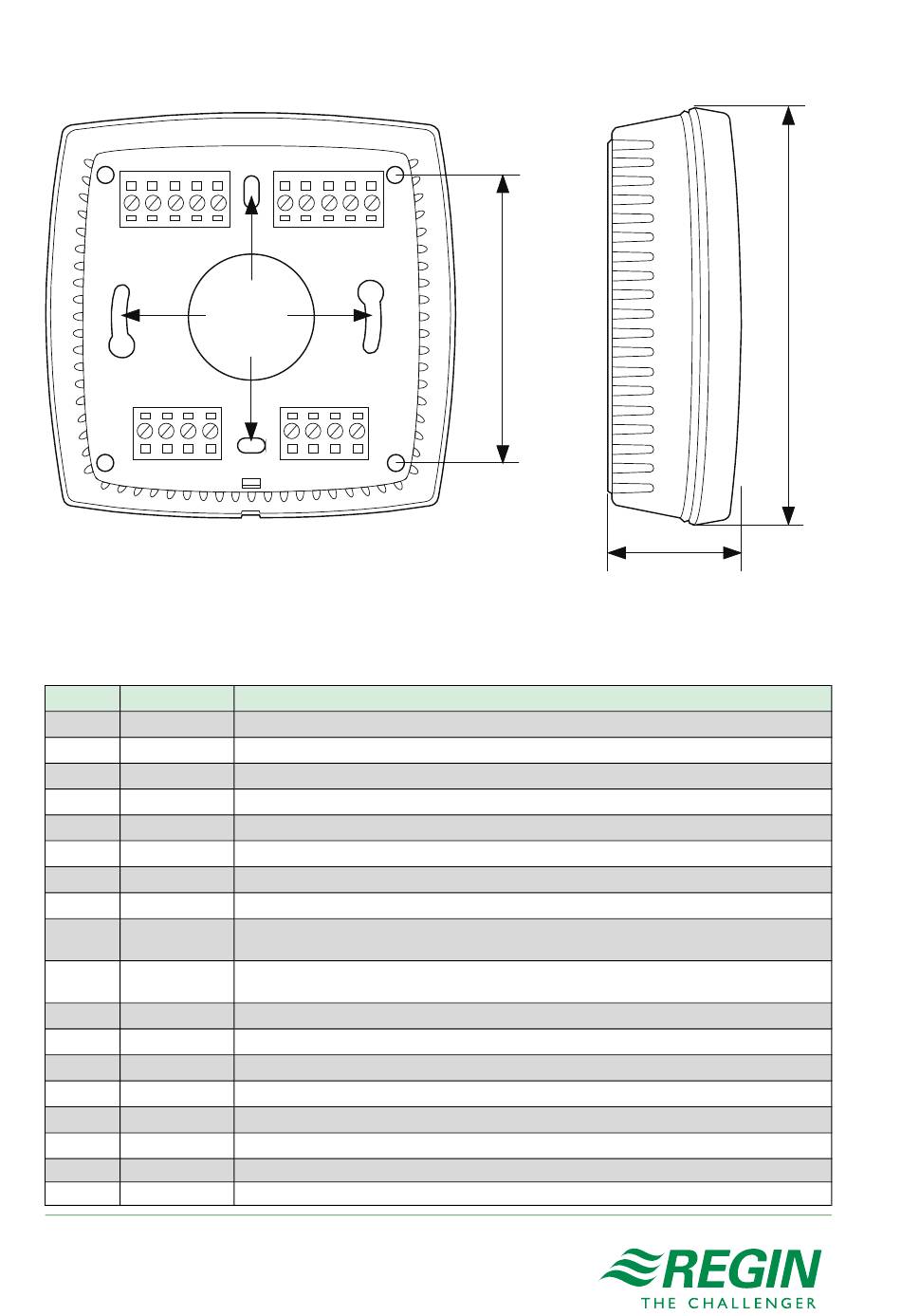

Abmessungen
[mm]
Anschluss
Klemme
Bezeichnung
10
G
11
G0
12
DO1
13
DO2
14
DO3
20
GDO
21
G0
22
DO4
23
UO1
24
UO2
30
AI1
31
UI1
32
DI1
33
DI2/CI
40
+C
41
AGnd
42
A
43
B
HAUPTSITZ SCHWEDEN
Telefon: +46 31 720 02 00
Web: www.regincontrols.com
E-Mail: info@regin.se
60
Funktion
Versorgungsspannung 24 V AC
Versorgungsspannung 0 V
Ausgang mit Ventilatoranst. I
Ausgang mit Ventilatoranst. II
Ausgang mit Ventilatoranst. III
24 V AC Ausgang gemeinsam für DO
0 V gemeinsam für UO (falls 0...10 V Stellantriebe verwendet wird)
Ausgang für Zwangslüftung
Ausgang für stetigen Ventilstellantrieb (0..10V) oder thermischen Stellantrieb oder Zweipunkt-Stell-
antrieb. Heizung (WE) oder Kühlung oder Heizung/Kühlung über Change-over.
Ausgang für stetigen Ventilstellantrieb (0..10V) oder thermischen Stellantrieb oder Zweipunkt-Stell-
antrieb. Heizung (WE) oder Kühlung oder Heizung/Kühlung über Change-over.
Eingang für einen externen Fühler oder Zulufttemperatur-Begrenzungsfühler.
Eingang für Change-Over Fühler oder potenzialfreier Kontakt
Eingang für Präsenzmelder oder Fensterkontakt
Eingang für Regins Kondensationsdetektor KG-A/1 oder Fensterkontakt
24 V DC Ausgang, gemeinsam für DI und UI
Analoge Masse
RS485-Kommunikation A
RS485-Kommunikation B
