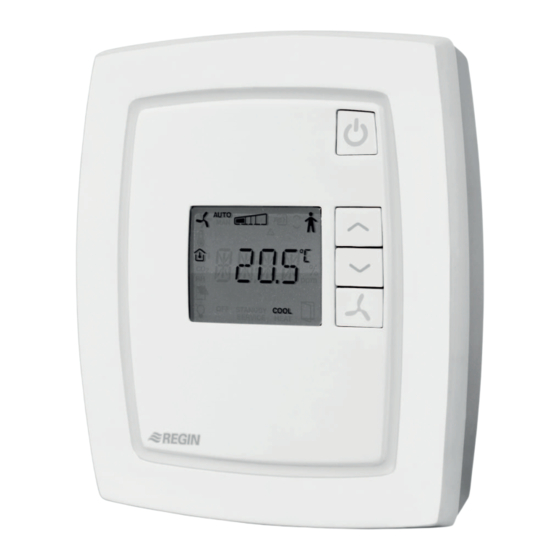

Regin RCF-230TD Bedienungsanleitung

RCF-230TD ist ein Regler für die Regelung Heizen und/
oder Kühlen in geschlossenen Räumen. Er ist für die
Ansteuerung von thermischen oder 3-Punkt-Stellantrie-
ben vorgesehen und verfügt über eine Funktion für die
Ansteuerung von Fancoil-Ventilatoren mit drei Stufen.
Der Rehler hat 230 V AC Versorgungsspannung Er
verfügt über 230 V AC Triac-Ausgänge Heizen/Kühlen
und integrierte 230 V AC-Ventilatorrelais, wodurch keine
separaten Koppelrelais für Ventilator und Stellantriebe
benötigt werden.
Anwendungen
Der Regler eignet sich hervorragend für Gebäude, in
denen es einerseits auf einen optimalen Komfort aber
andererseits auch auf einen niedrigen Energieverbrauch
ankommt, wie z. B. Büros, Schulen, Einkaufszentren,
Flughäfen, Hotels und Krankenhäuser.
Einfache Installation
Der modulare Aufbau mit separatem Sockel für
den Kabelanschluss macht die Installation und
Inbetriebnahme denkbar einfach. Der Sockel kann
vor dem Anschließen der Kabel an der richtigen Stelle
montiert werden. Die Montage erfolgt entweder direkt an
der Wand oder auf einer Unterputzdose.
Regelungsfunktion
Der Regler steuert die Heizung und/oder Kühlung
eines Raumes. Regelungsparameter, wie z.B. P-Band und
I-Zeit, können mittels Parameterliste direkt im Display
eingegeben werden. Der Sollwert kann mit Hilfe der
Tasten ERHÖHEN ( ) und SENKEN ( ) auf der
Vorderseite des Reglers verändert werden.
Weitere Informationen dazu befi nden sich im Abschnitt
„Display und Bedienung" auf Seite 3.
RCF-230TD
RCF-230TD
Raumregler mit Kommunikationsfunktion für
Fan-Coils mit Ausgängen für zwei thermische
Stellantriebe oder einen 3-Punkt-Stellantrieb.
Vorgesehen für die Regelung von Heizung und/oder
Kühlung bei 2- oder 4-Rohr-Systemen. Sollwert und
Ventilatorstufe werden mit Hilfe der Tasten am Regler
eingestellt.
Die wichtigsten Fakten über RCF-230TD
• Versorgungsspannung 230 V AC
• Integrierte Relais für dreistufi ge Ventilatoren,
230 V AC
• Eingang für Präsenzmelder und/oder
Fensterkontakt
• Funktion für Elektroerhitzer
• Eingang für automatisches Umschalten
zwischen Heizen/Kühlen (Change-Over)
• Min.-/Max.-Zulufttemperaturbegrenzung
Integrierter oder externer Fühler
Der Regler verfügt über einen eingebauten Fühler.
Es kann aber auch ein externer PT1000-Fühler
angeschlossen werden.
Steuerung thermischer Stellantriebe
Diese Funktion ist bei Lieferung aktiviert. Bei
thermischen Stellantrieben steuert der Regler den
Ausgang zeitproportional an, wodurch ein stetiges
Stellsignal für das zu öffnende Ventil erzeugt wird.
Geeignete Stellantriebe hierfür sind beispielsweise der
RTAM-230 oder RTAOM-230 mit jeweils passendem
Ventil. Mit thermischen Stellantrieben kann der Regler
das Heizen und Kühlen nacheinander mit je einem
Stellantrieb für Heizen und Kühlen steuern.
Steuerung von 3-Punkt-Stellantrieben
Diese Funktion kann, mittels Parameterliste, statt der
oben beschriebenen Werkseinstellungen im Display
gewählt werden. Bei Verwendung von 3-Punkt-Stellan-
trieben regelt RCF-230TD mittels auf/halt/zu-Signal,
um dadurch die Position des Ventils stufenlos an den
Wärme-/Kühlbedarf anpassen zu können. Um eine
