ECL Comfort 310
Witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rück-
lauftemperaturbegrenzung für zwei unabhängige Heizkreise.
Konstante Temperaturregelung des TWW-Kreises mit Speicherladesystemen bzw. Spei-
chern mit innenliegendem Wärmeübertrager. Trinkwassererwärmung im Vorrang- oder
Parallelbetrieb. Mit konstanter Rücklauftemperaturbegrenzung.
A367.1

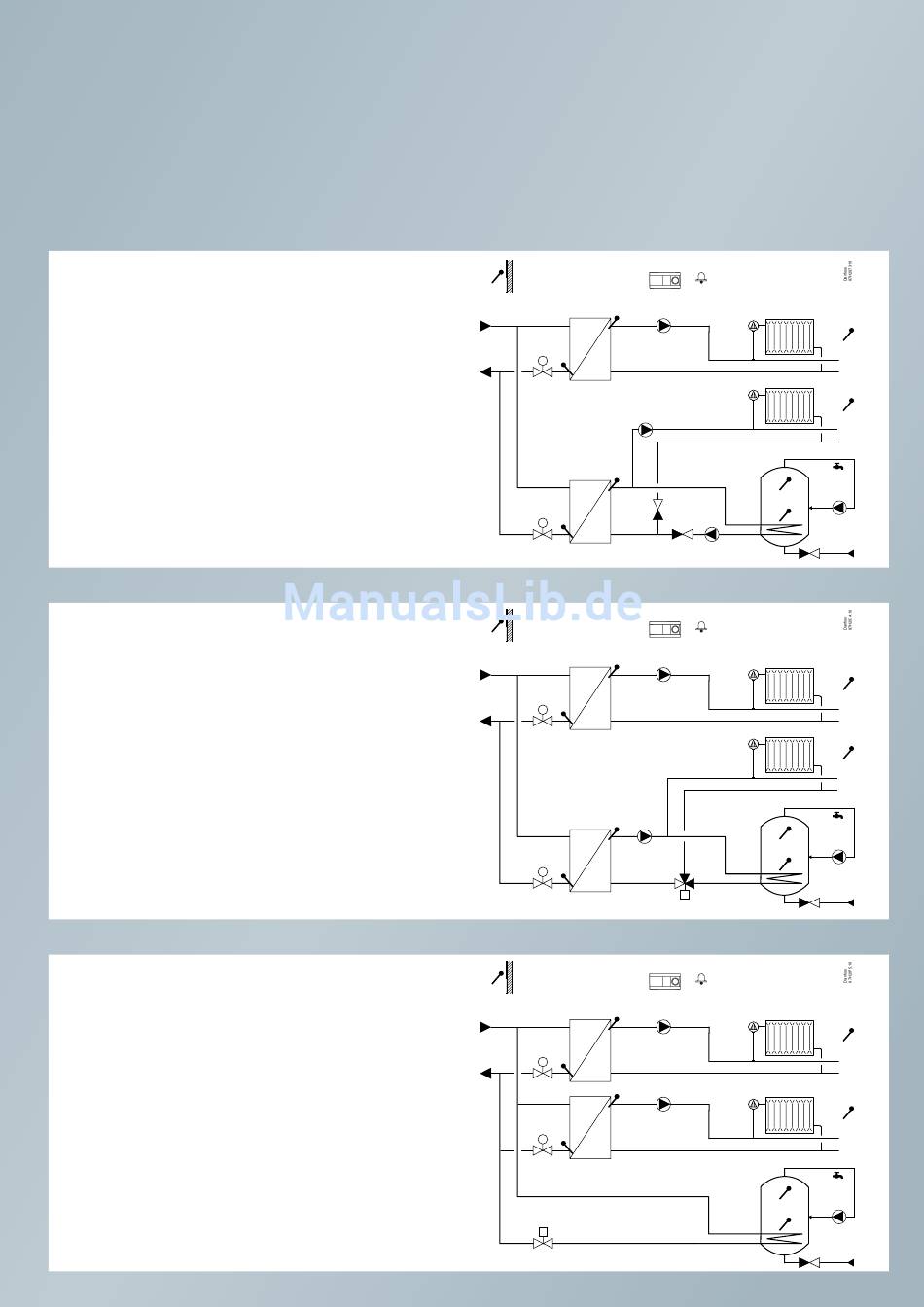

Beispiel a
Indirekt angeschlossene Hausanlage mit
zwei Heizkreisen und sekundärseitig ange-
schlossenem TWW-Speicher mit internem
Wärmeübertrager.
A367.1
Beispiel b
Indirekt angeschlossene
mit zwei Heizkreisen und sekundärseitig
angeschlossenem TWW-Speicher mit in-
ternem Wärmeübertrager (TWW im Vor-
rangbetrieb).
A367.1
Beispiel c
Indirekt angeschlossene Hausanlage mit
zwei Heizkreisen und primärseitig ange-
schlossenem TWW-Speicher mit internem
Wärmeübertrager.
Hausanlage
Anwendung A367
