Danfoss ECL Comfort 210 Anwenderhandbuch Seite 31

A237.1/A337.1

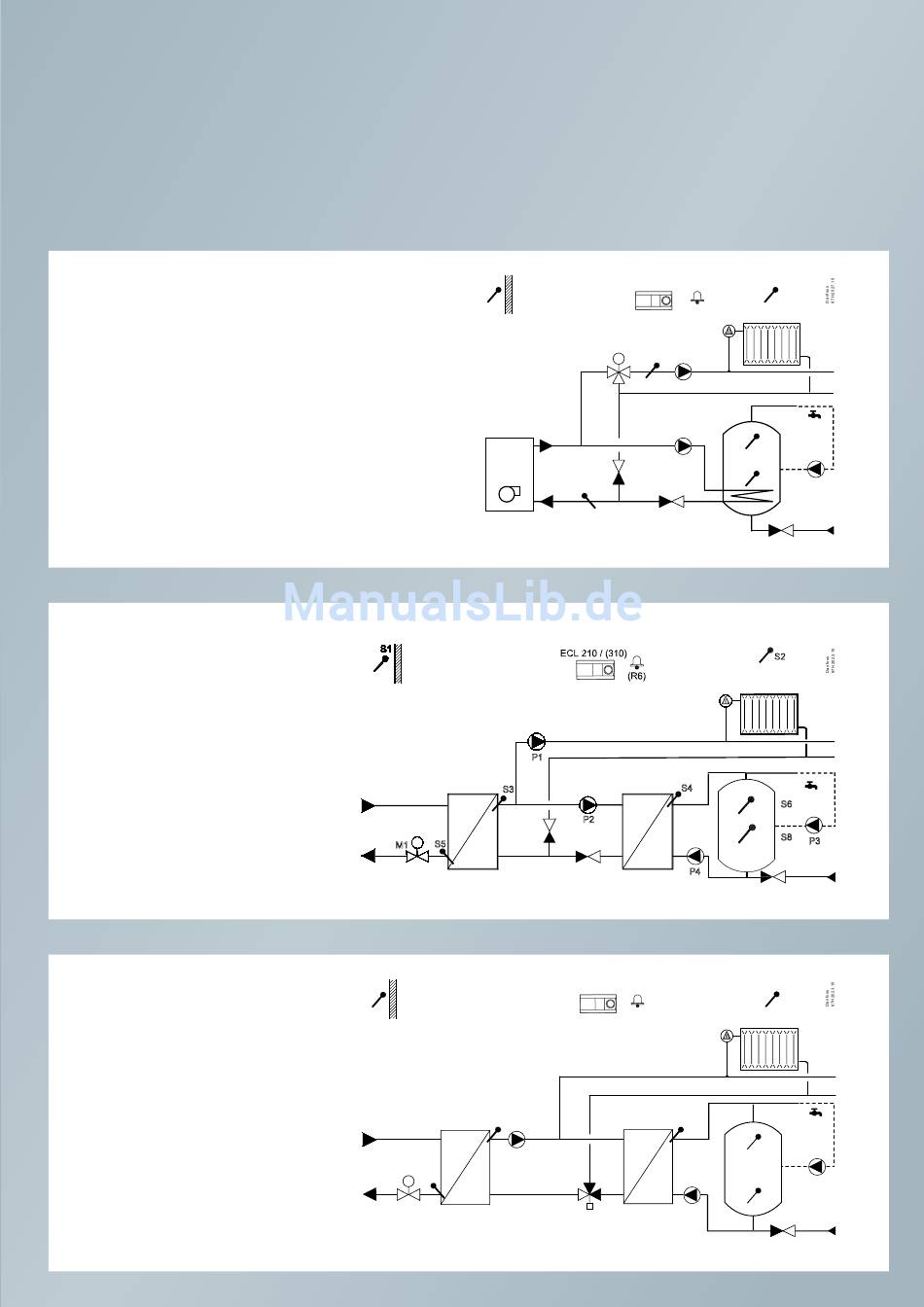

Beispiel d
Direkt angeschlossene Hausanlage
mit einem Heizkreis und primärsei-
tig angeschlossenem TWW-Speicher
mit internem Wärmeübertrager.
A237.2/A337.2
Beispiel a
Indirekt angeschlossene Hausanlage
mit einem Heizkreis und sekundär-
seitig angeschlossenem TWW-Spei-
cherladesystem.
A237.2/A337.2
Beispiel b
Indirekt angeschlossene Hausanlage
mit einem Heizkreis und sekundär-
seitig angeschlossenem TWW-Spei-
cherladesystem im Vorrangbetrieb..
S1
P1
S3
S5
M1
S1
S3
P1
M1
S5
ECL 210 / (310)
R4 / (R6)
M1
S3
P1
P2
S5
S4
P2
P4
ECL 210 / (310)
(R6)
S4
P4
P2 / M2*
S2
S6
S8
P3
S6
S8
P3
S2
S6
P3
S8
31
