Danfoss ECL Comfort 210 Anwenderhandbuch Seite 22

ECL Comfort 210/310 Anwendung A214/A314
Konstante Temperaturregelung von raumlufttechnischen Anlagen mit Heizung
oder Kühlung oder einer Kombination aus beidem. Applikationen mit Feuer-
schutz-, Frostschutz- und Alarmfunktion sowie Rücklauftemperaturbegrenzung.
Optional analoge Regelung von Kreuzstrom- oder Rotationswärmeübertrager.

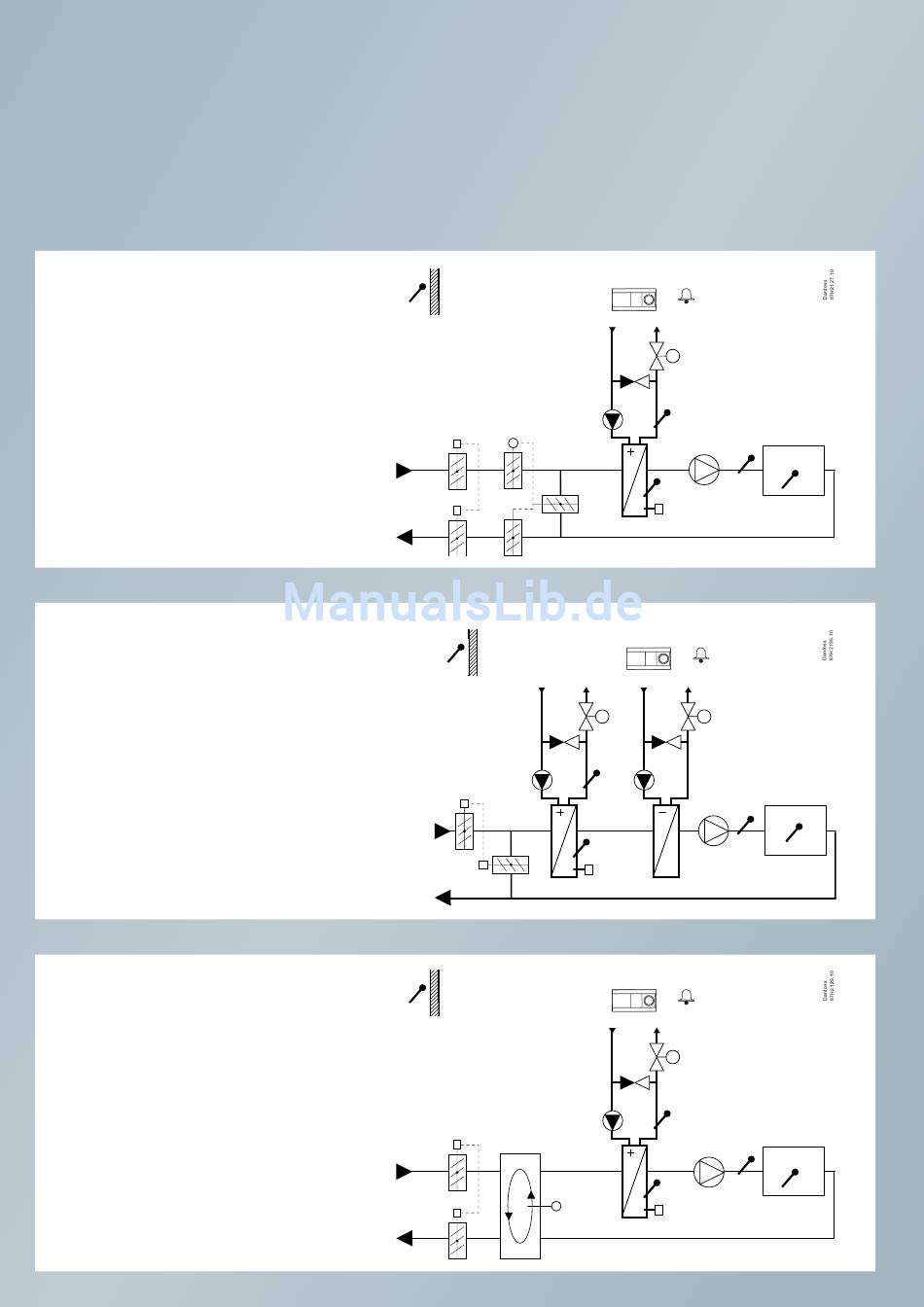

A314.2
Beispiel a
Lufttechnische Anlage mit Heizung,
passiver Kühlung (Außenluft) und Re-
gelung für konstante Raumkanaltem-
peratur. Analog gesteuerte passive
Kühlung (M2).
A314.2
Beispiel b
Lufttechnische Anlage mit Heizung,
Kühlung und Regelung für konstante
Raumtemperatur. Analog gesteuerte
Kühlung (M2).
A314.2
Beispiel c
Lufttechnische Anlage mit Heizung,
passiver Kühlung (Außenluft) und Rege-
lung für konstante Raumkanaltempera-
tur. Analog gesteuerte Geschwindigkeit
des Rotationswärmeübertragers (M2)
für Wärmerückgewinnung.
S1
X3
P2 M2
A
S1
X3
P2
S1
X3
P2
M2
A
ECL 310 + ECA 32
R6
M1
S5
F1
S3
S6
S7
ECL 310 + ECA 32
R6
M1 M2
A
S5
F1
S3
S6
S7
ECL 310 + ECA 32
R6
M1
S5
F1 S3
S6
S7
S4
S4
S4
