Danfoss ECL Comfort 210 Anwenderhandbuch Seite 25

A217.1/A317.1

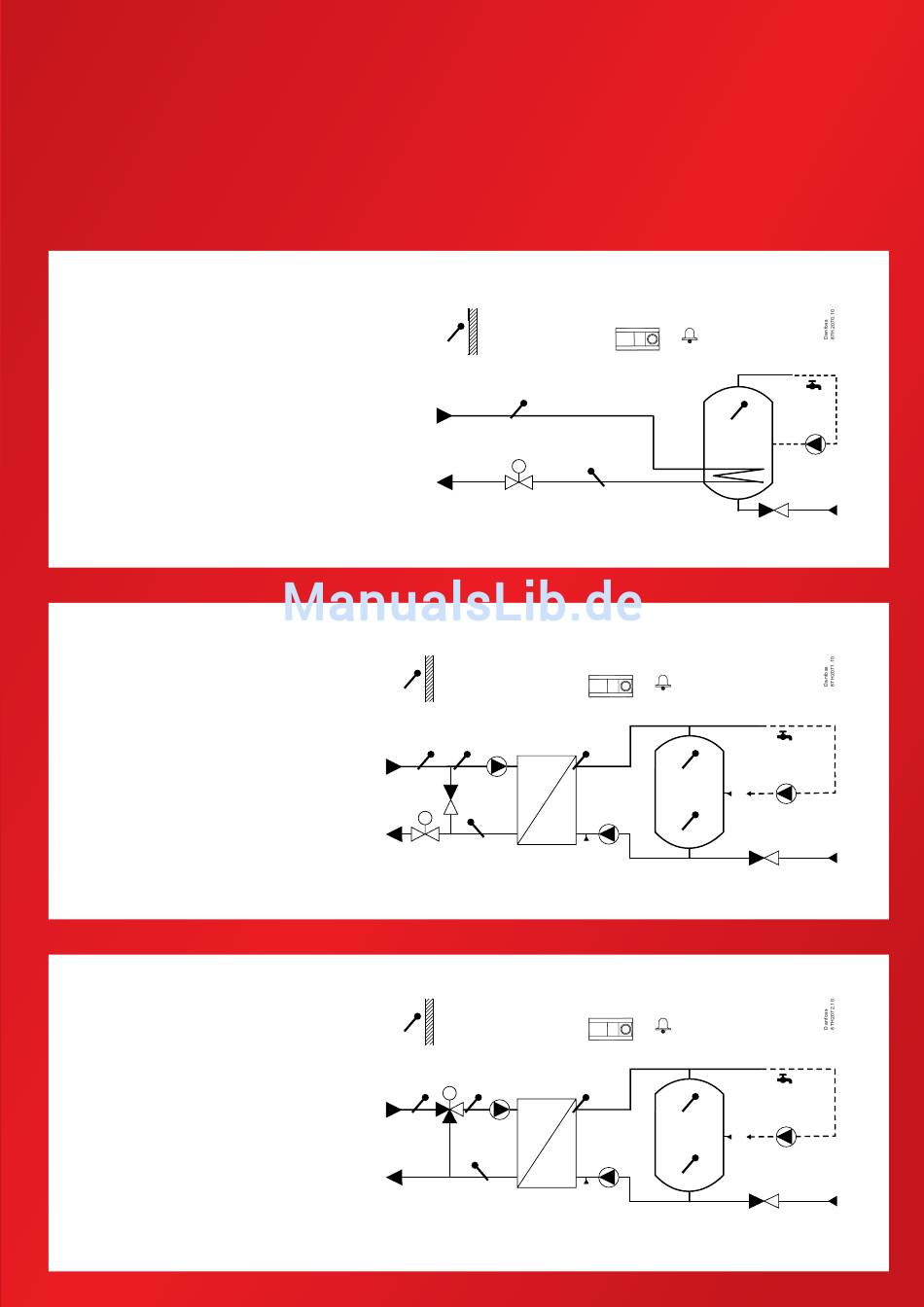

Beispiel d
Direkt angeschlossener TWW-Spei-
cher mit internem Wärmeübertrager
A217.2/A317.2
Beispiel a
Indirekt angeschlossenes TWW-Spei-
cherladesystem mit Vorregelkreis. TWW-
Zirkulation durch den TWW-Speicher (A)
oder den Wärmeübertrager (B).
A217.2/A317.2
Beispiel b
Indirekt angeschlossenes TWW-Spei-
cherladesystem mit Vorregelkreis.
TWW-Zirkulation durch den TWW-Spei-
cher (A) oder den Wärmeübertrager (B).
S1
S2
M1
S1
ECL 210 / (310)
S2 S3 S4
P1
M1
S5
S1
ECL 210 / (310)
M1
S2 S3 S4
P1
S5
ECL 210 / (310)
R4 (R6)
S5
R4 (R6)
S6
A
S8
B
P2
R4 (R6)
S6
A
S8
B
P2
S3
P3
P3
P3
25
