Danfoss ECL Comfort 210 Anwenderhandbuch Seite 20

ECL Comfort 210/310 Anwendung A214/A314
Konstante Temperaturregelung von raumlufttechnischen Anlagen mit Heizung
oder Kühlung oder einer Kombination aus beidem. Applikationen mit Feuer-
schutz-, Frostschutz- und Alarmfunktion sowie Rücklauftemperaturbegrenzung.
Optional analoge Regelung von Kreuzstrom- oder Rotationswärmeübertrager.
A214.5

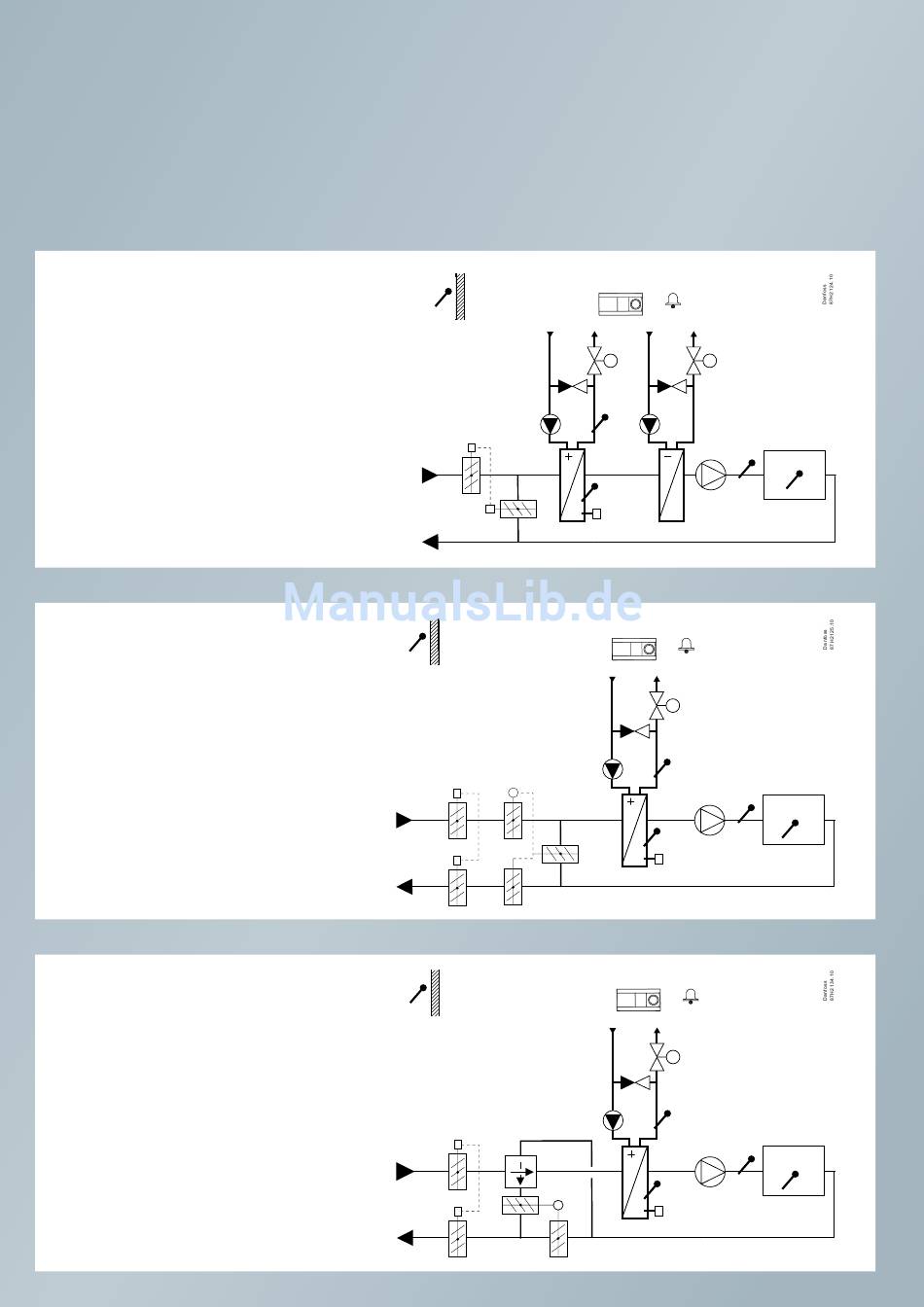

Beispiel a
Lufttechnische Anlage mit Heizung,
Kühlung und Regelung für konstante
Raumtemperatur.
A214.5
Beispiel b
Lufttechnische Anlage mit Heizung,
passiver Kühlung (Außenluft) und
Regelung für konstante Raumkanal-
temperatur.
A214.5
Beispiel c
Lufttechnische Anlage mit Heizung,
Steuerung des Kreuzstromwärmeüber-
tragers und Regelung für konstante
Raumkanaltemperatur.
S1 ECL 210 / (310)
X3
P2
S1
P2 M2
S1
X3
P2
M2
R4 (R6)
M1 M2
S5
F1
S3
S6
S7
ECL 210 / (310)
R4 (R6)
M1
S5
X3
F1
S3
S6
S7
ECL 210 / (310)
R4 / (R6)
M1
S5
F1 S3
S6
S7
S4
S4
S4
