Danfoss ECL Comfort 210 Anwenderhandbuch Seite 24

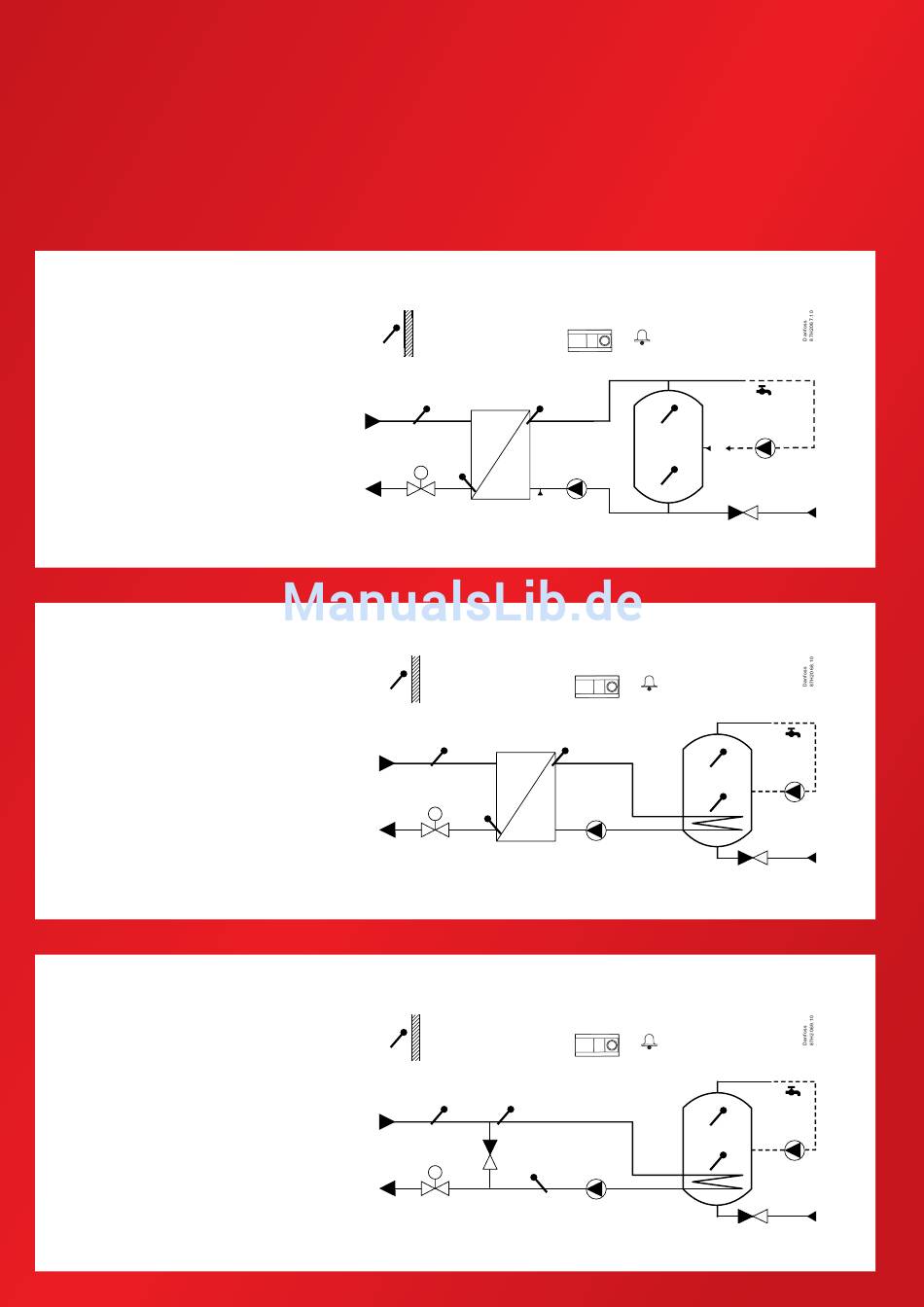

ECL Comfort 210/310 Anwendung A217/A317
Konstante Temperaturregelung des TWW-Kreises mit Speicherladesystem bzw.
Speichern mit innenliegendem Wärmeübertrager. Trinkwassererwärmung mit
konstanter Rücklauftemperaturbegrenzung.
A217.1/A317.1
Beispiel a
Indirekt angeschossenes TWW-Spei-
cherladesystem. TWW-Zirkulation
durch den TWW-Speicher (A) oder den
Wärmeübertrager (B).
A217.1/A317.1
Beispiel b
Indirekt angeschlossener TWW-Spei-
cher mit internem Wärmeübertrager.
A217.1/A317.1
Beispiel c
Direkt angeschlossener TWW-Speicher
mit internem Wärmeübertrager
S1
ECL 210 / (310)
S2 S3
M1
S5
B
S1 ECL 210 / (310)
S2 S3
M1
S5
S1 ECL 210 / (310)
S2 S3
M1
S5
R4 (R6)
S6
A
S8
P1
R4 (R6)
P1
R4 (R6)
P1
P3
S6
S8
P3
S6
S8
P3
