ECL Comfort 210/310 Anwendung A247/A347
Witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rück-
lauftemperaturbegrenzung für einen Heizkreis.
Konstante Temperaturregelung des TWW-Kreises mit Speicherladesystem bzw. Spei-
chern mit innenliegendem Wärmeübertrager. Trinkwassererwärmung im Vorrang- oder
Parallelbetrieb mit konstanter Rücklauftemperaturbegrenzung.
A247.2/A347.2

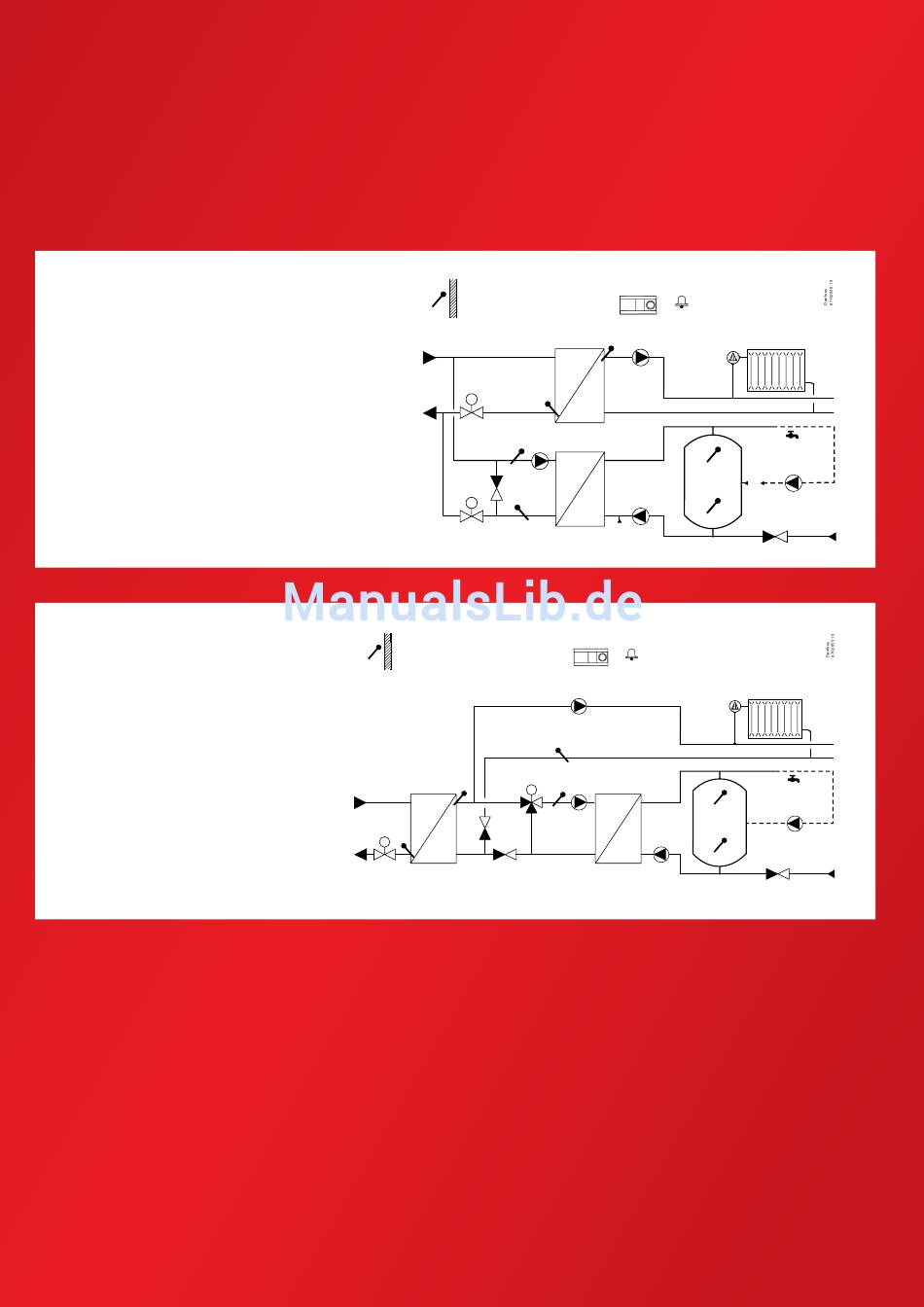

Beispiel a
Indirekt angeschlossene Hausanlage
mit einem Heizkreis und primärseitig
angeschlossenem TWW-Speicherla-
desystem.
A247.2/A347.2
Beispiel b
Indirekt angeschlossene Hausanlage
mit einem Heizkreis und sekundärsei-
tig angeschlossenem TWW-Speicher-
ladesystem.
