Danfoss ECL Comfort 210 Anwenderhandbuch Seite 30

ECL Comfort 210/310 Anwendung A237/A337
Witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender
Rücklauftemperaturbegrenzung für einen Heizkreis.
Konstante Temperaturregelung des TWW-Kreises mit Speicherladesystem bzw. Trink-
wasserspeichern mit innenliegendem Wärmeübertrager. Trinkwassererwärmung im
Vorrang- oder Parallelbetrieb mit konstanter Rücklauftemperaturbegrenzung.

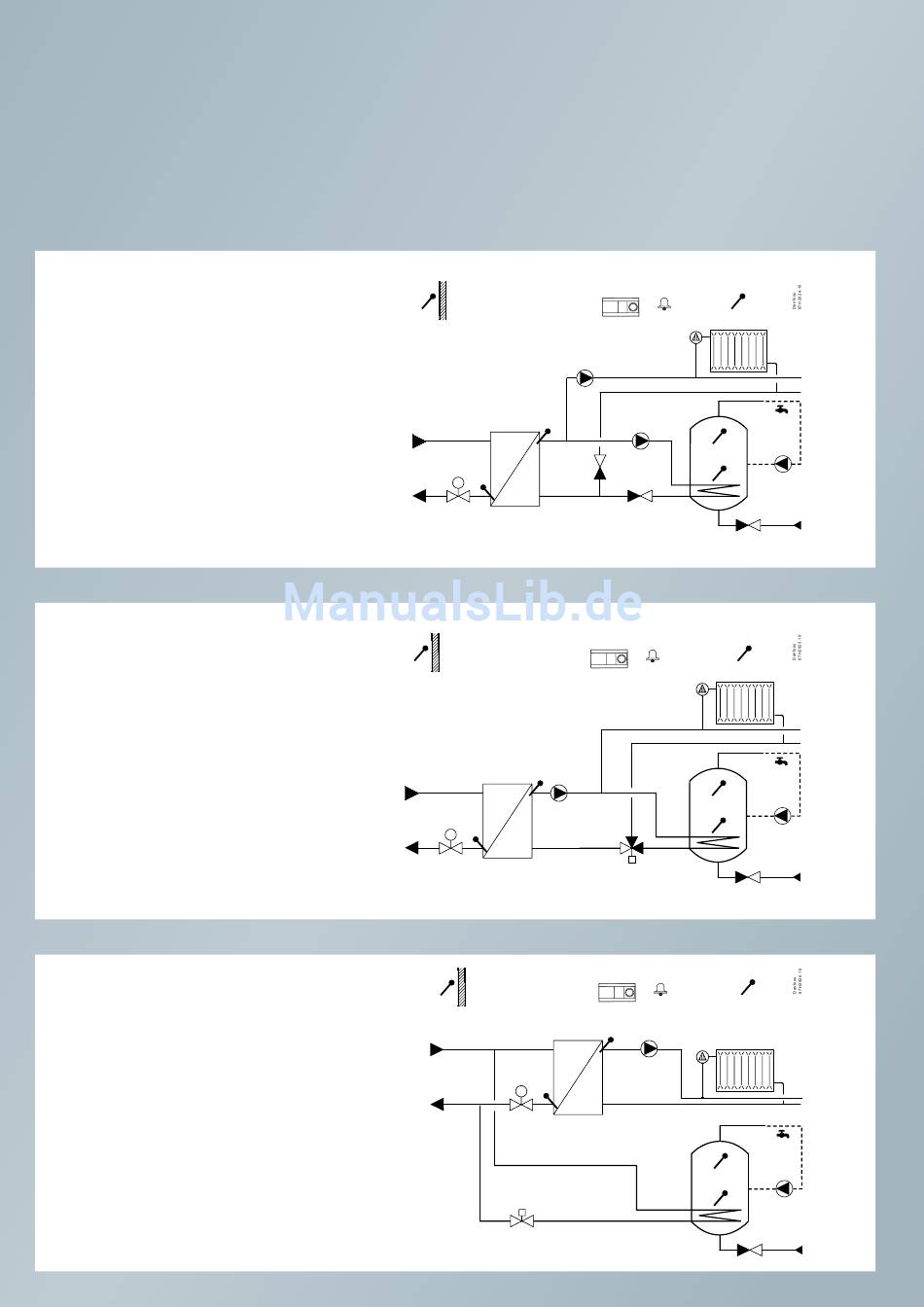

A237.1/A337.1
Beispiel a
Indirekt angeschlossene Hausanlage
mit einem Heizkreis und sekundärsei-
tig angeschlossenem TWW-Speicher
mit internem Wärmeübertrager.
A237.1/A337.1
Beispiel b
Indirekt angeschlossene Hausanlage
mit einem Heizkreis und sekundärsei-
tig angeschlossenem TWW-Speicher
mit internem Wärmeübertrager im Vor-
rangbetrieb.
A237.1/A337.1
Beispiel c
Indirekt angeschlossene Hausanlage
mit einem Heizkreis und primärseitig
angeschlossenem TWW-Speicher mit
internem Wärmeübertrager.
S1
ECL 210 / (310)
P1
S3
M1
S5
S1
ECL 210 / (310)
S3
P1
M1
S5
S1
ECL 210 / (310)
M1
S5
P2 / M2*
S2
R4 / (R6)
S6
P2
S8
P3
S2
R4 / (R6)
S6
S8
P3
P2 / M2*
S2
R4 / (R6)
S3
P1
S6
S8
P3
