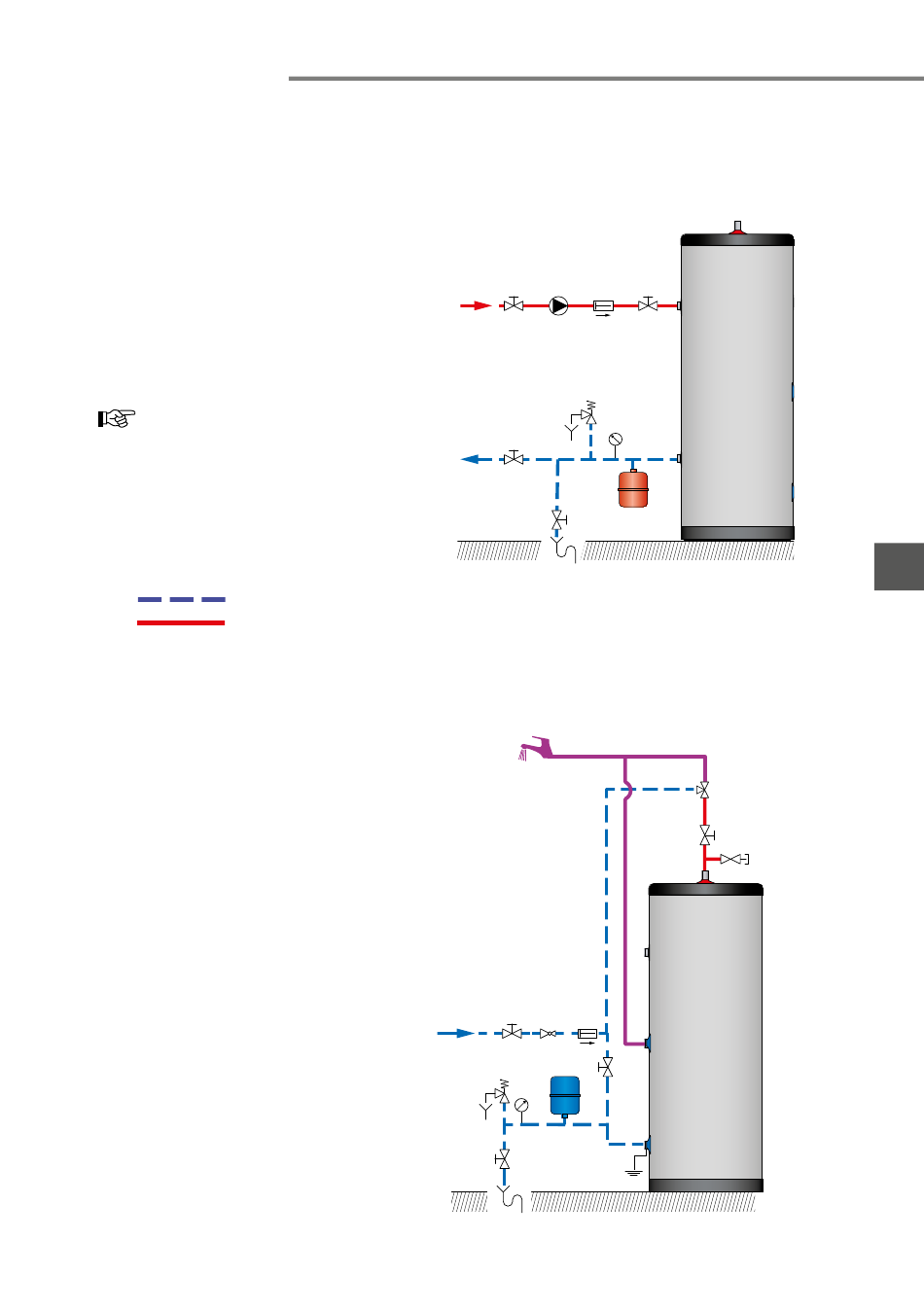

PŘIPOJENÍ K PRIMÁRNÍMU OBVODU
1. Plnicí ventil primárního okruhu
2. Nabíjecí čerpadlo
3. Zpětná klapka
4. Uzavírací ventil primárního okruhu
5. Expanzní nádoba
6. Manometr
7. Pojistný ventil
8. Vypouštěcí ventil
Pokud je v primárním okruhu
generátoru tepla již nainstalována
bezpečnostní
součásti, nejsou součásti uvedené
ve schématu nutné.
Studená voda
Horká voda
PŘIPOJENÍ K OKRUHU TUV
1. Plnicí ventil
2. Redukční ventil (nastavený na 4,5 baru)
3. Zpětná klapka
4. Expanzní nádoba TUV
5. Pojistný ventil (nastavený na 7 barů)
6. Vypouštěcí ventil
7. odběrné místo
8. Manometr
9. Uzemnění
10. Uzavírací ventil
11. Termostatický směšovací ventil
12. Přivzdušňovací ventil
Montáž
skupina a další
661Y3400 • A
1 2 3 4
7
6
4
5
8
7
1 2
3
10
5 8
4
6
9
CZ
11
10
12
