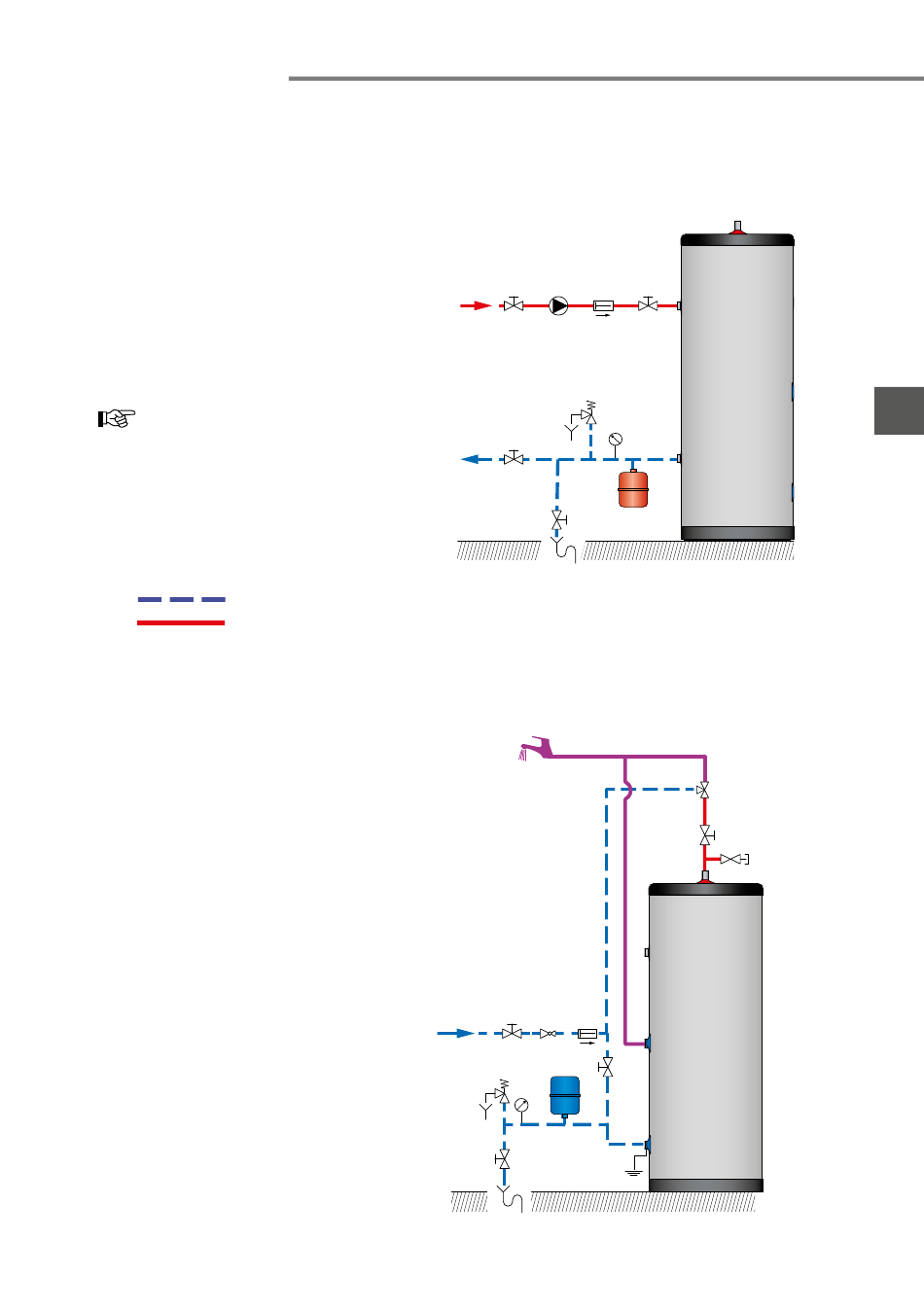

COLLEGAMENTO AL CIRCUITO PRIMARIO

1. Valvola di riempimento del circuito primario
2. Pompa di carico
3. Valvola di non ritorno
4. Valvola di intercettazione del circuito primario
5. Vaso di espansione
6. Manometro
7. Valvola di sicurezza
8. Rubinetto di svuotamento
Se un gruppo di sicurezza e altri
componenti sono già installati nel
circuito primario del generatore di
calore, i componenti indicati nel
diagramma non sono necessari.
Acqua fredda
Acqua calda

COLLEGAMENTO AL CIRCUITO SANITARIO

1. Valvola di riempimento
2. Riduttore di pressione (taratura 4,5 bar)
3. Valvola di non ritorno
4. Vaso di espansione sanitario
5. Valvola di sicurezza (taratura 7 bar)
6. Rubinetto di svuotamento
7. Rubinetto di acqua calda
8. Manometro
9. Messa a terra
10. Valvola di intercettazione
11. Miscelatore termostatico
12. Sfiato d'aria
Installazione
661Y3400 • A
1 2 3 4
7
6
4
5
8
7
1 2
3
10
5 8
4
6
9
IT
11
10
12
