Fehlerstrom-Schutzeinrichtungen / Brandschutzschalter
SIQUENCE, allstromsensitive Fehlerstrom-
Schutzschalter Typ B und Typ B+, 5SM3 und 5SU1

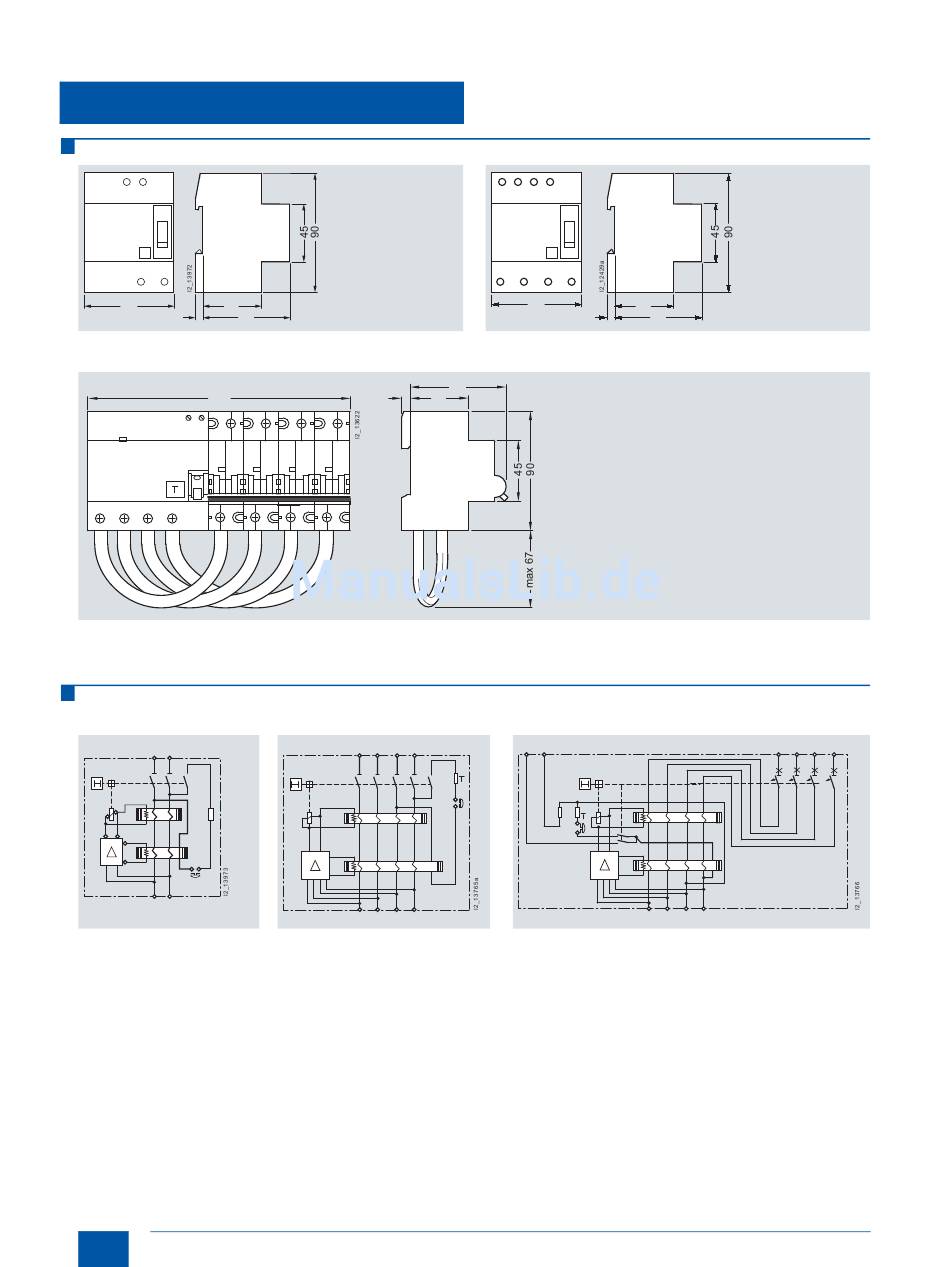

Maßzeichnungen
1 N
T
2 N
72 44
7 64
SIQUENCE FI-Schutzschalter, Typ B und Typ B+
1P+N, 4 TE
198
SIQUENCE FI/LS-Schalter, Typ B und Typ B+
4P, 11 TE
Schaltpläne
Schaltzeichen
1 N
T
2 N
SIQUENCE FI-Schutzschalter, Typ B
und Typ B+
1P+N, 4 TE
10
Siemens · 2012
© Siemens AG 2012
70
44
7
1 3 5 N
2 4 6 N
SIQUENCE FI-Schutzschalter, Typ B
und Typ B+
3P+N, 4 TE
1 3 5 N
T
2 4 6 N
72
44
7 64
SIQUENCE FI-Schutzschalter, Typ B und Typ B+
3P+N, 4 TE
Y1 Y2
2 4
SIQUENCE FI/LS-Schalter, Typ B und Typ B+
4P, 11 TE
1 3 5 7
6 8
