dirna Bergstrom bycool green line COMPACT 1.4 Montageanweisungen Seite 8

COMPACT
ES

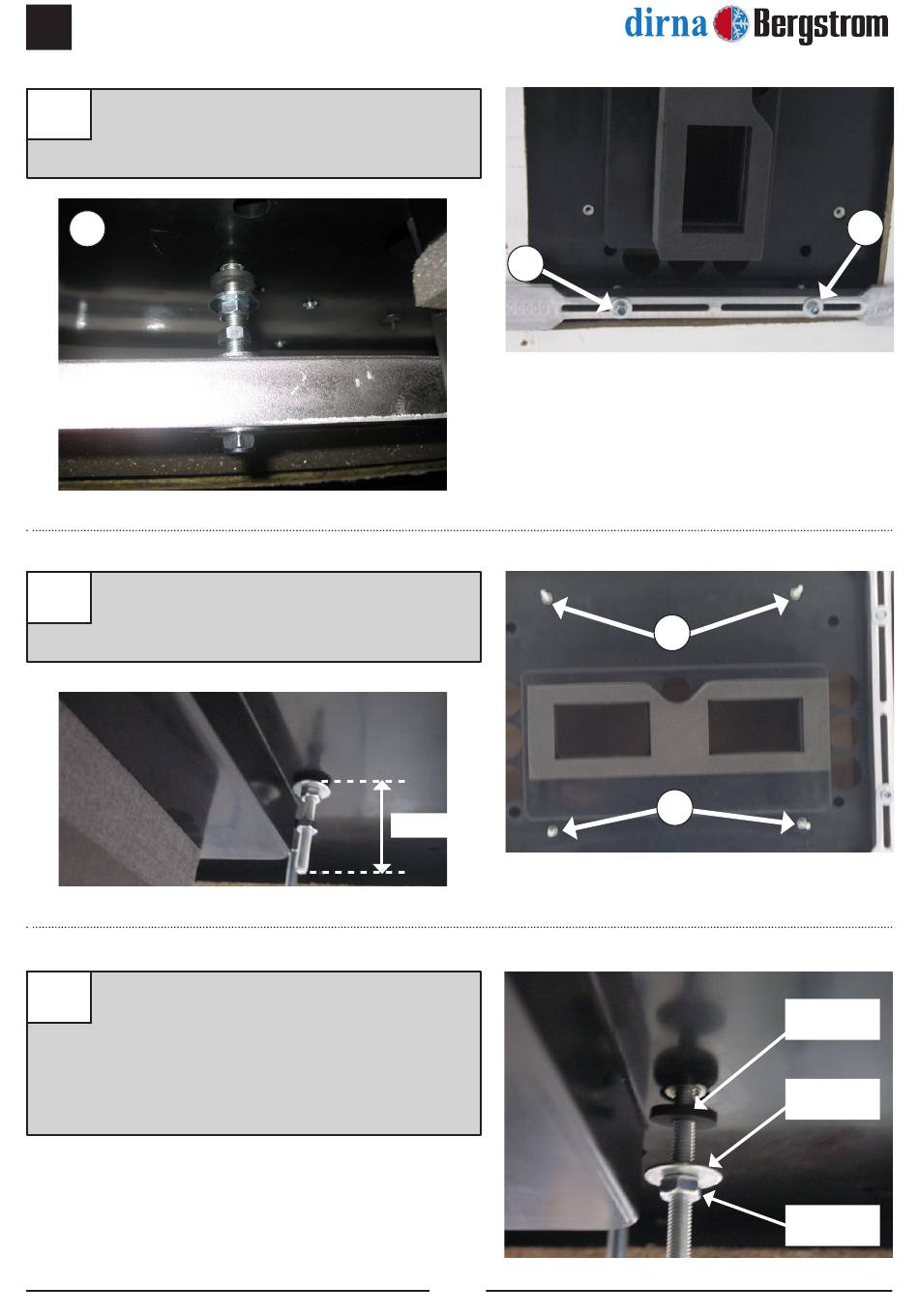

Colocar (2) soportes sujeción, con (1) arandela
8a
y (1) tuerca autoblocante M8, sin llegar a
apretar.
8a
Roscar 10 mm (4) espárragos M6 x 55 o
9
80, donde se indica, según distancia (D) del
esquema del punto 16.
Colocar (1) arandela Ø6 de goma, (1)
10
arandela plana Ø6 ala ancha y (1) tuerca
M6, sobre cada uno de los espárragos de
M6. Apretar tuerca, a continuación apretar
tuerca hasta que la arandela de goma quede
un poco oprimida.
8a
(D) mm
8
9
9
Arandela
goma
Arandela
ala ancha
Tuerca M6
®
8a
