dirna Bergstrom bycool green line COMPACT 1.4 Montageanweisungen Seite 13

COMPACT

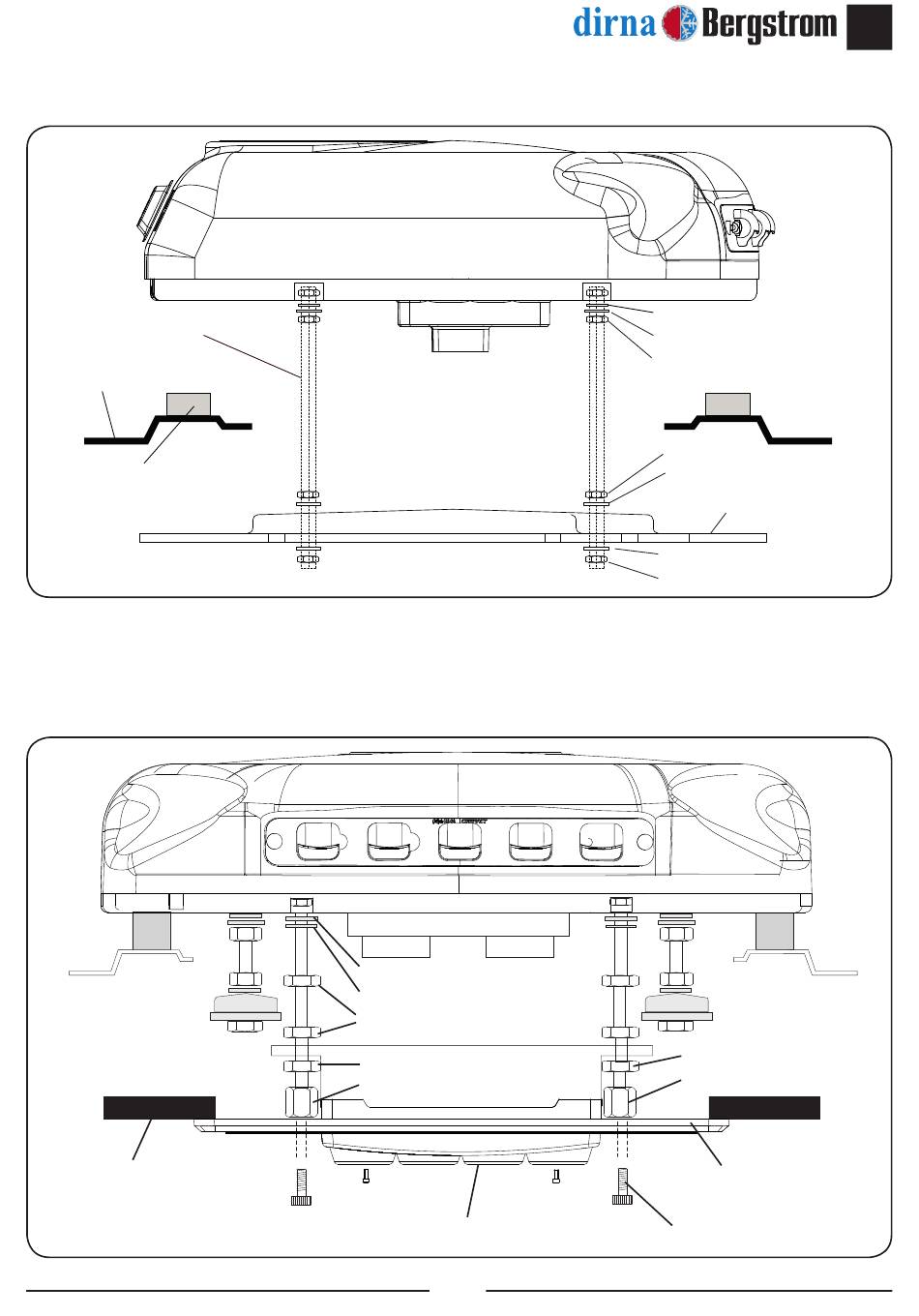

Vista explosionada hasta la fijación de los soportes
Espárrago
M8 x125 x 100 ó 120
Techo cabina
Junta de EPDM de 25 mm.
Vista explosionada hasta la fijación de las consolas
Tapizado
Arandela goma Ø6
Arandela plana Ø6 ala ancha
Tuerca M6
Tuerca M6
Hexágono M6
Panel interior de distribución de aire
13
Arandela de goma ø 7
Arandela plana ø 8 ala ancha
Tuerca M8
Tuerca M8
Arandela plana ø 6 ala ancha
Soporte de fijación
Arandela plana ala ancha
Tuerca M8 autoblocante
Tuerca M6
Hexágono M6
Consola
Tornillo 6/100x15 allen
sujeción consola
ES
®
