COMPACT

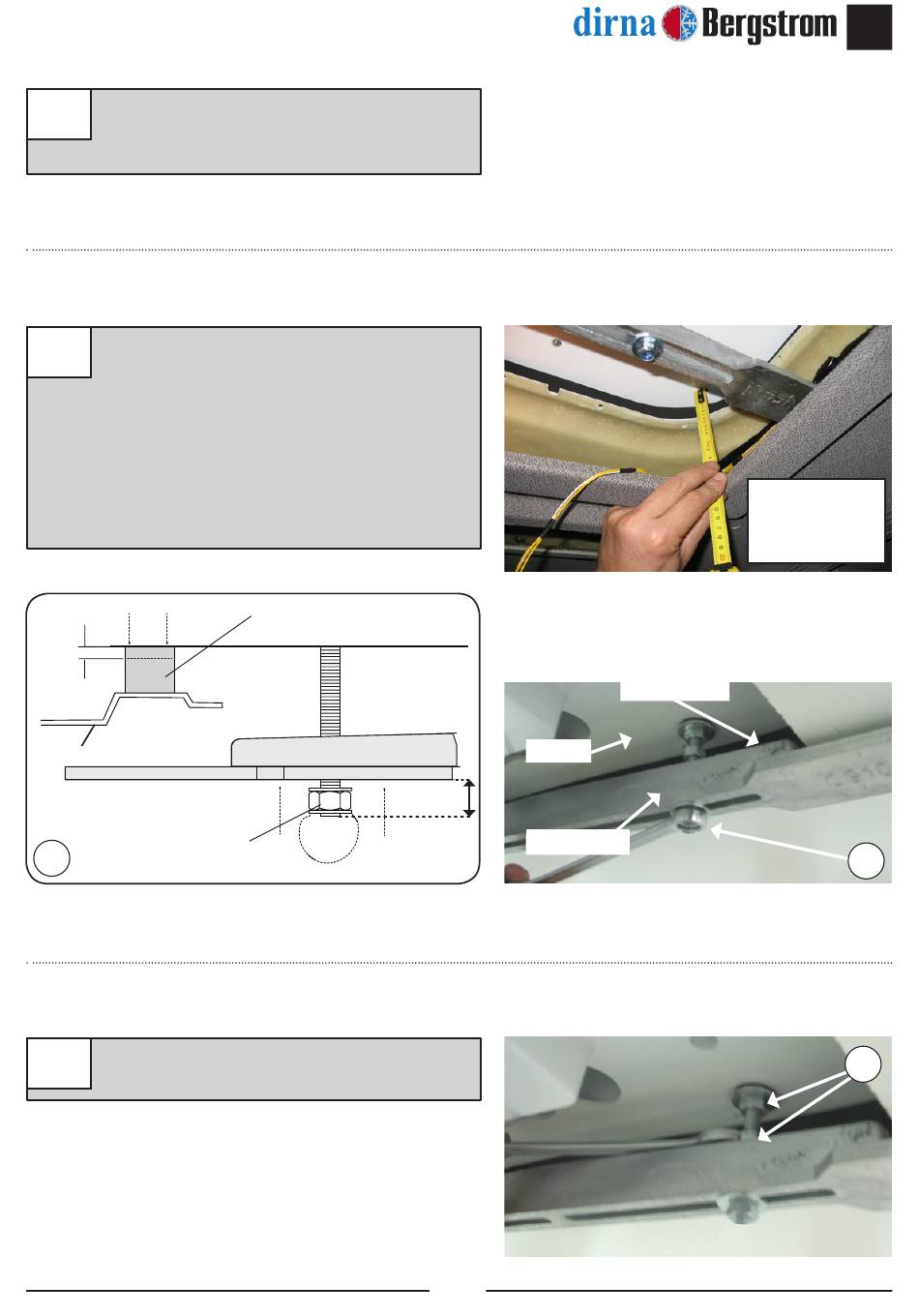

Presentar consola y centrar el equipo en el
13
sitio más conveniente del techo de la cabina.
Una vez centrado quitar consola.
Fijar los soportes de sujección apretando las
14
tuercas hasta el apriete de la junta de EPDM
exterior del equipo entre 3 y 6 mm.
Importante: Para evitar posibles filtraciones
de agua al interior de la cabina se debe
asegurar el apriete de la junta EPDM con la
base del Compact tal y como se indica en el
esquema.
3-6mm.
Techo cabina
Apretar las tuercas hasta el
apriete de la junta de goma
14
entre 3 y 6 mm.
Apretar (4) tuercas M8 al soporte y (4) a la
15
base del Compact.
Junta EPDM
10 mm*
(*) (aprox. después de apretar)
Base
Soporte
11
Comprobar la
compresión de la
junta EPDM usando
un flexómetro en las
cuatro esquinas.
Junta EPDM
ES
®
14
15
