COMPACT
EXTERIOR CABINA:
5

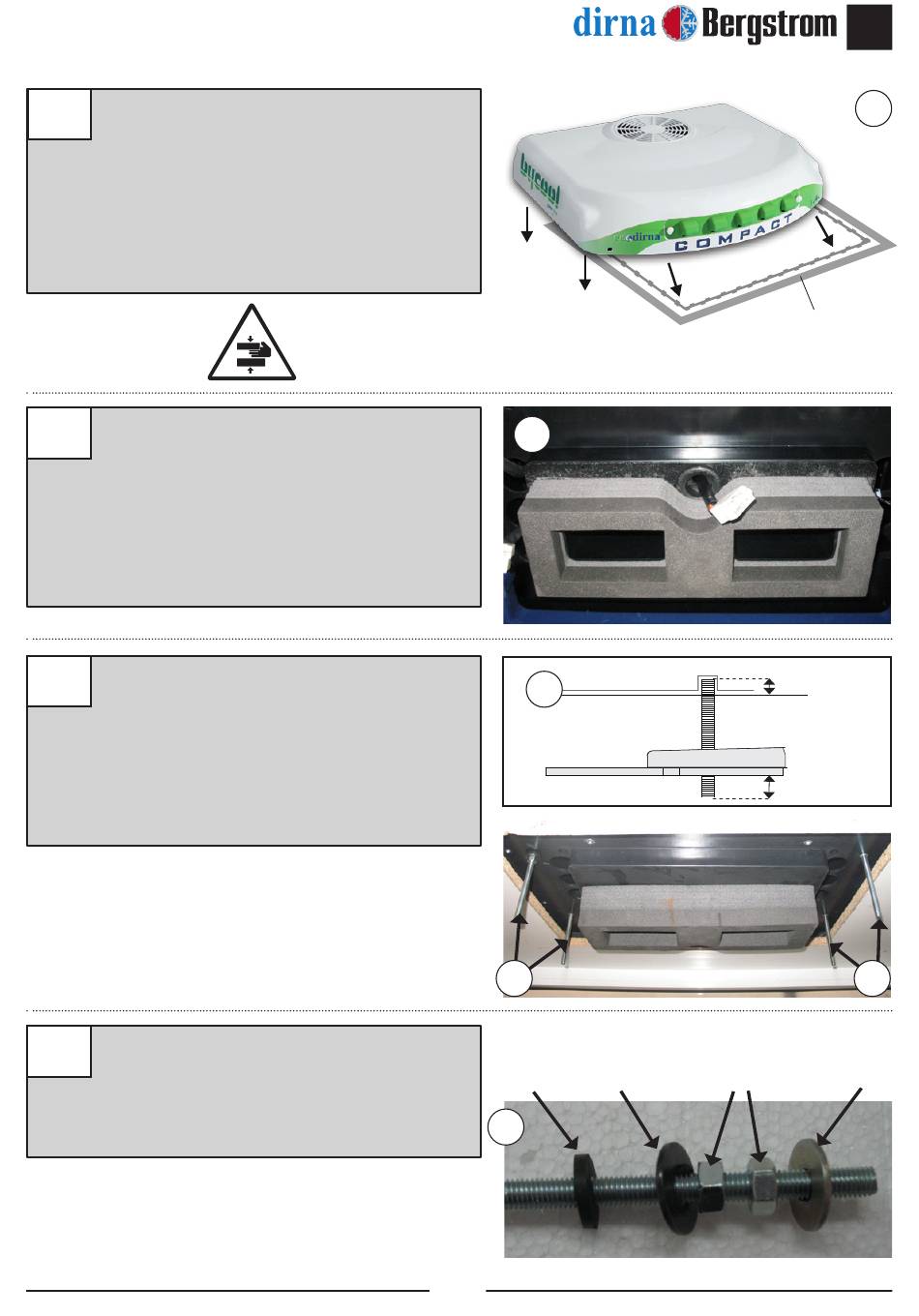

Posicionar el Compact en el hueco de la
escotilla.
¡Atención! Al colocar el equipo encima del
hueco escotilla, revisar que las salidas de
desagüe no queden obstruidas por la junta
EPDM.
Colocar canalizador gomaespuma quedando
6
la parte más blanda en la base del equipo.
Atención: Dependiendo de la cabina, es
posible que sea necesario usar los (2)
canalizadores suministrados para que el
panel de distribución de aire quede totalmente
ajustado con ellos.
INTERIOR CABINA:
7
Roscar 5 mm aproximadamente (4) espárragos
8/125x100-70 o 120, la medida se elegirá
tras presentar los soportes de sujección y
teniendo en cuenta que los espárragos deben
sobresalir de los mismos por la parte inferior
unos 20 mm.
Colocar (1) arandela Ø 7 de goma, (1)
8
arandela plana Ø 8 ala ancha, (2) tuerca M8
y (1) arandela plana Ø 8 ala ancha , en cada
uno de los espárragos anteriores; siguiendo
dicho orden.
6
Base Compact
7
Espárrago
7
Arandela Arandela plana
goma Ø 8 ala ancha
8
7
ES
®
5
Escotilla
5 mm
Soporte
20 mm
7
Arandela plana
Tuerca M8 Ø 8 ala ancha
