COMPACT
Attention de ne pas inverser les polarités au moment de connecter l'équipement. Si cela se produisait, la
plaque de commande ne s'allumerait pas et l'équipement ne fonctionnerait pas.
Souffleur
centrifuge
Commande
électronique
compresseur
2 Compresseur
AVIS IMPORTANT !
Contrôle
électronique
Battery /
prise de vue originale
43

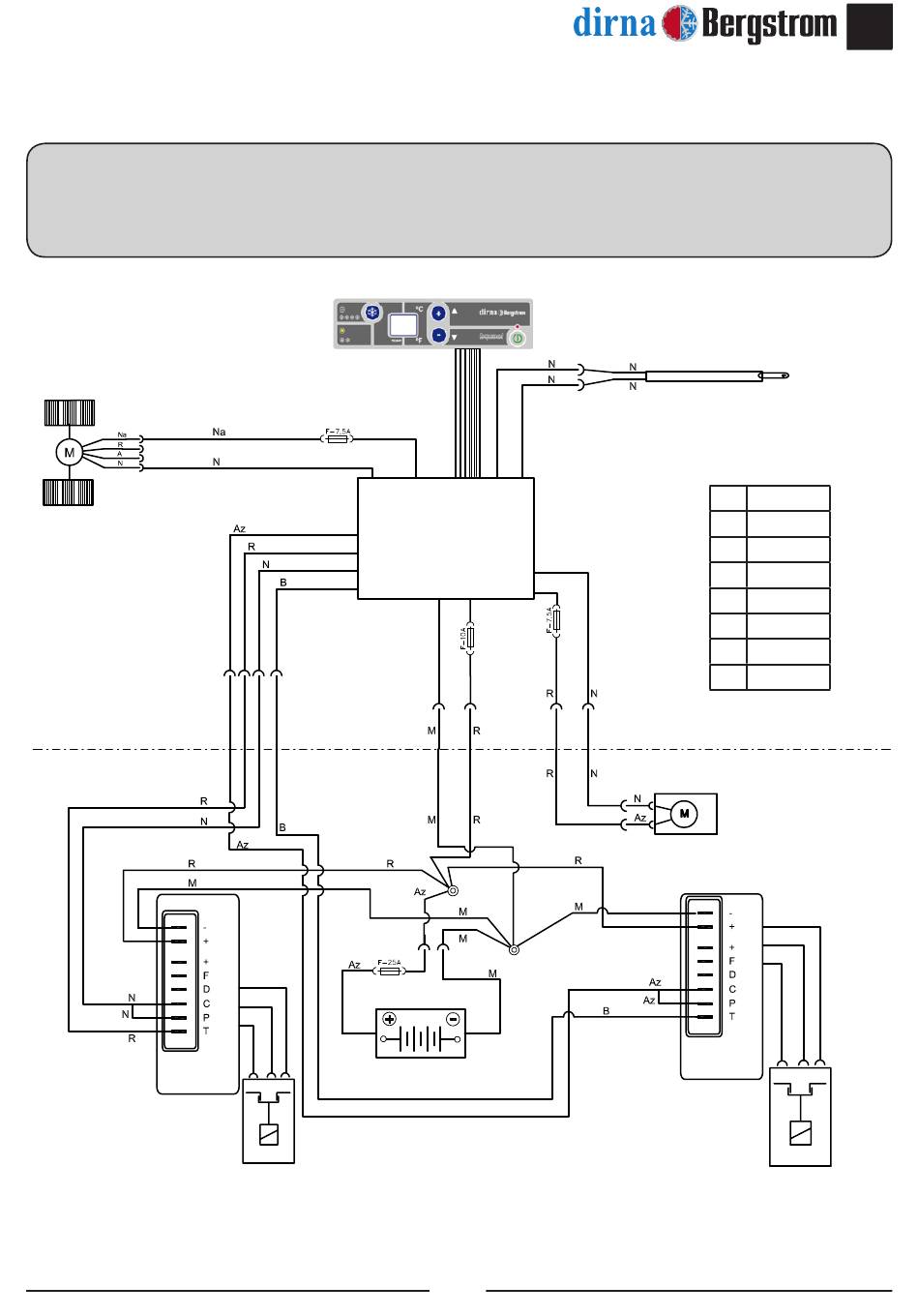

Câblage electrique
Capteur
d'air de retour
Az
Bleu
N
Noir
R
Rouge
V
Vert
B
Blanc
A
Jaune
Na
Orange
M Marron
Ventilateur du
condenseur
Commande
électronique
compresseur
1 Compresseur
