SI 75TU
2 Verwendungszweck der
Wärmepumpe

2.1 Anwendungsbereich

Die Sole/Wasser-Wärmepumpe ist ausschließlich für die Erwär-
mung von Heizungswasser vorgesehen. Sie kann in vorhande-
nen oder neu zu errichtenden Heizungsanlagen eingesetzt wer-
den. Als Wärmeträger in der Wärmequellenanlage dient ein
Gemisch aus Wasser und Frostschutz (Sole). Als Wärmequel-
lenanlage können Erdsonden, Erdkollektoren oder ähnliche An-
lagen genutzt werden.
Die Ansteuerung der Umwälzpumpe(n) muss über den Wärme-
pumpenmanager erfolgen.
Werden funktions- oder sicherheitsrelevante Pumpenfunktio-
nen z.B. durch die Integration der Wärmepumpe in eine Gebäu-
deleittechnik nicht unterstützt führt dies zum Verlust der Ge-
währleistung und kann zum Totalschaden der Wärmepumpe
führen.
Die Umwälzpumpe(n) und der Regler der Wärmepumpe müs-
sen immer betriebsbereit sein.
Die Vorgaben in den technischen Unterlagen insbesondere die
Grenzwerte zum minimalen und, falls vorhanden, maximalen
Heiz-/Kühlwasservolumenstrom müssen eingehalten werden.

2.2 Arbeitsweise

Das Erdreich speichert Wärme, die von Sonne, Wind und Regen
eingebracht wird. Diese Erdwärme wird im Erdkollektor, der
Erdsonde oder Ähnlichem von der Sole bei niedriger Tempera-
tur aufgenommen. Eine Umwälzpumpe fördert dann die „er-
wärmte" Sole in den Verdampfer der Wärmepumpe. Dort wird
diese Wärme an das Kältemittel im Kältekreislauf abgegeben.
Dabei kühlt sich die Sole wieder ab, so dass sie im Solekreis wie-
der Wärmeenergie aufnehmen kann.
Das Kältemittel wird vom elektrisch angetriebenen Verdichter
angesaugt, verdichtet und auf ein höheres Temperaturniveau
„gepumpt". Die bei diesem Vorgang zugeführte elektrische An-
triebsleistung geht nicht verloren, sondern wird größtenteils
dem Kältemittel zugeführt.
Daraufhin gelangt das Kältemittel in den Verflüssiger und über-
trägt hier wiederum seine Wärmeenergie an das Heizwasser.
Abhängig vom Betriebspunkt erwärmt sich so das erhitzte Heiz-
wasser auf bis zu 62 °C.
www.dimplex.de
3 Grundgerät
Das Grundgerät besteht aus einer anschlussfertigen Wärme-
pumpe für Innenaufstellung mit Blechgehäuse, Schaltkasten
und integriertem Wärmepumpenmanager. Der Kältekreis ist
„hermetisch geschlossen" und enthält das vom Kyoto-Protokoll
erfasste fluorierte Kältemittel R410A. Angaben zum GWP-Wert
und CO -Äquivalent des Kältemittels finden sich im Kapitel Ge-
2
räteinformation. Es ist FCKW-frei, baut kein Ozon ab und ist
nicht brennbar.
Im Schaltkasten sind alle für den Betrieb der Wärmepumpe not-
wendigen Bauteile angebracht. Ein Fühler für die Außentempe-
ratur mit Befestigungsmaterial sowie ein Schmutzfänger liegen
der Wärmepumpe bei. Die Zuleitung für Last- und Steuerspa-
nung ist bauseits zu verlegen.
Die im Lieferumfang enthaltenen Umwälzpumpen (Sole- und
Heizwasserseite) sind gemäß den Hydraulikschemen (siehe
Kap. 4 auf S. XII) bzw. nach den Projektierungsunterlagen zu in-
stallieren. Der elektrische Anschluss der Umwälzpumpen ist
gemäß Kap. 7.6.3 auf S. 11 herzustellen.
Die Wärmequellenanlage mit Soleverteiler ist bauseits zu erstel-
len.
2
8
1
7
4
5

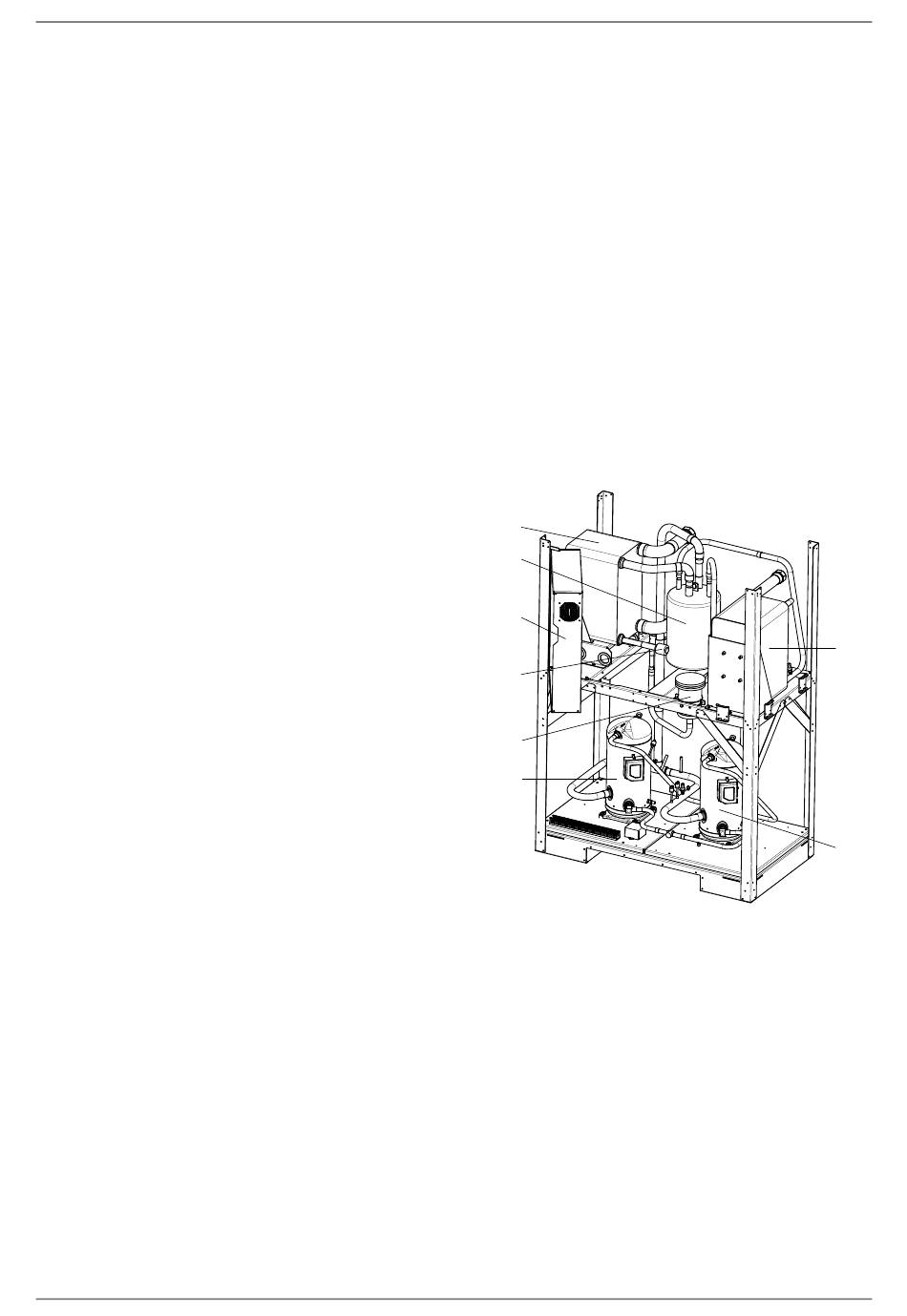

1) Schaltkasten
2) Verdampfer
3) Verflüssiger
4) Filtertrockner
5) Verdichter 1
6) Verdichter 2
7) Expansionsventil
8) Economizer
452237.66.71 · FD 0305
Deutsch
3
6
DE-3
