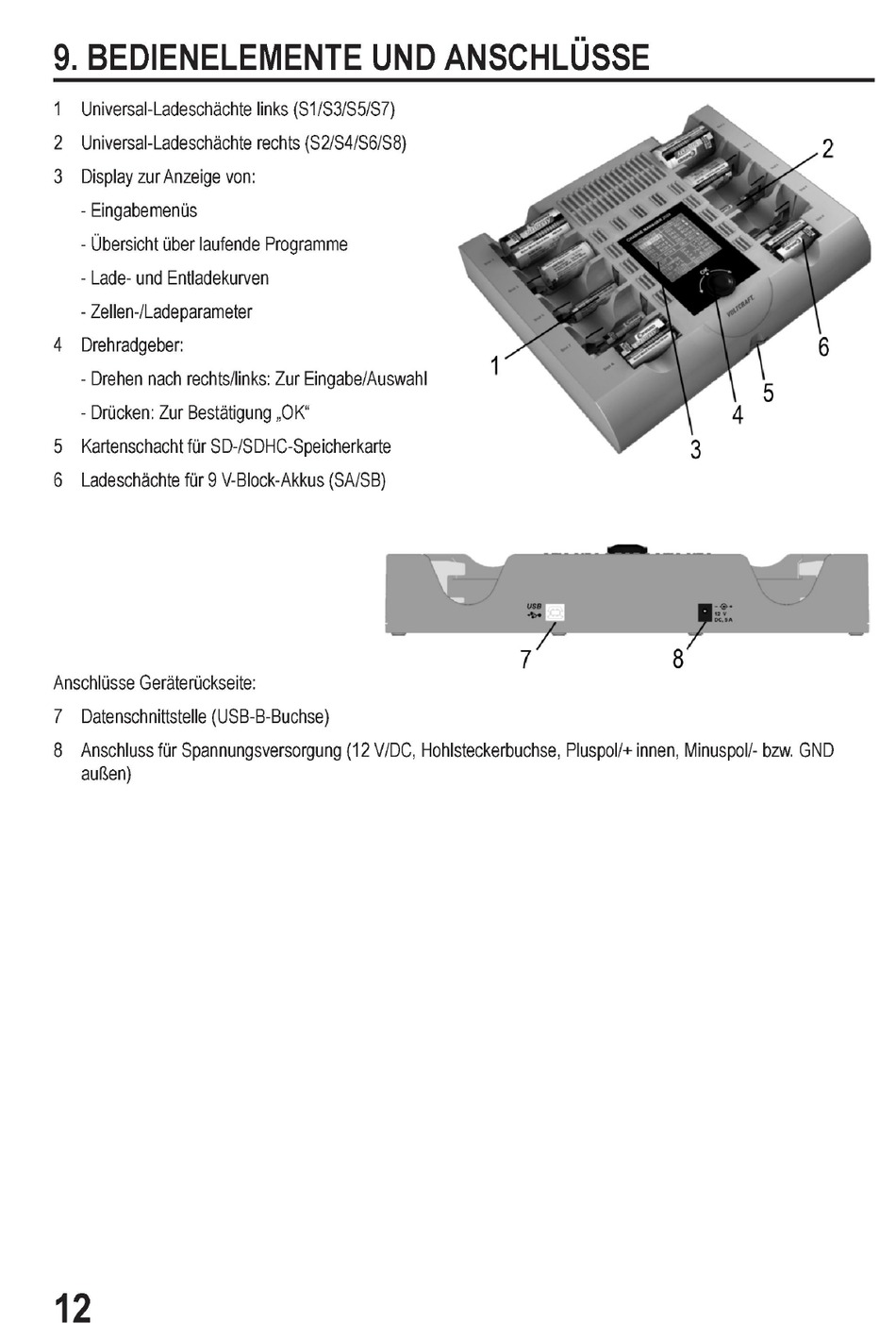

9, BEDIENELEMENTE UND ANSCHLUSSE
1
Universal-Ladeschachte links (S1/S3/S5/S7)
2
Universal-Ladeschächte rechts (S2/S4/S6/S8)
3
Display zur Anzeige von:
- Eingabemenüs
- Übersicht über laufende Programme
- Lade- und Entladekurven
- Zellen-/Ladeparameter
4
Drehradgeber:
- Drehen nach rechts/links: Zur Eingabe/Auswahl
- Drücken: Zur Bestätigung „OK"
5
Kartenschacht für SD-/SDHC-Speicherkarte
6
Ladeschächte für 9 V-Block-Akkus (SA/SB)
Anschlüsse Geräterückseite:
7
Datenschnittstelle (USB-B-Buchse)
8
Anschluss für Spannungsversorgung (12 V/DC, Hohlsteckerbuchse, Pluspol/+ innen, Minuspol/- bzw. GND
außen)
