Inhaltszusammenfassung für Metrohm 803 Ti Stand

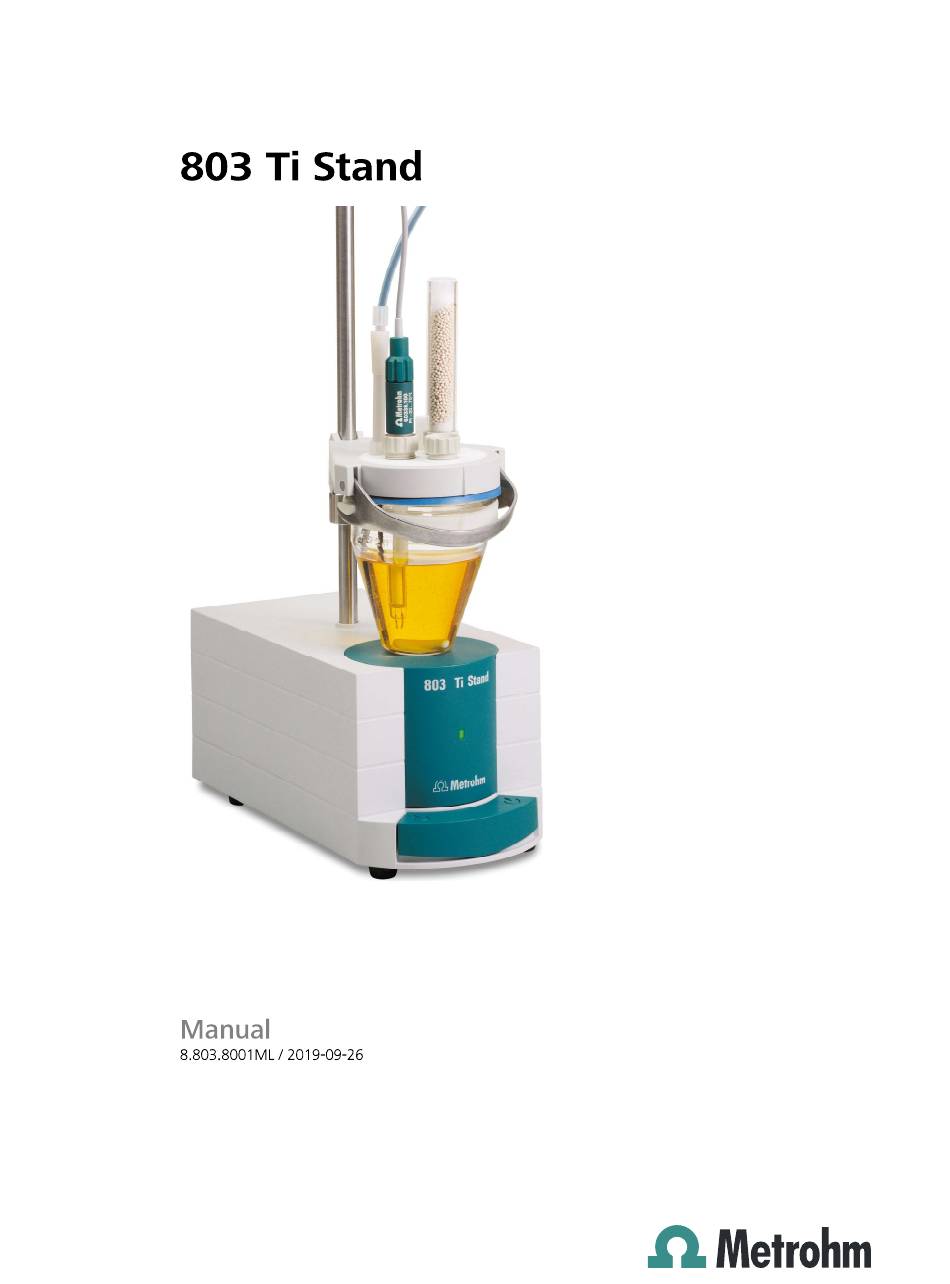

  • Seite 1 Ti Stand Metro" Manual 8 803.8001 ML / 2019-09-26 Metrohm...
  • Seite 3 Metrohm Metrohm CH-91 OO Herisau Switzerland Phone 71 353 85 85 Fax +41 71 353 89 01 inf0@metrohm com metrohm.com Ti Stand Manual 8 803 8001 EN / 2019-09-26...
  • Seite 25 Metrohm Metrohm CH-91 OO Herisau Schweiz Telefon +41 71 353 85 85 Fax +41 71 353 89 01 inf0@metrohm com metrohm.com Ti Stand Handbuch 8 803 8001 DE / 2019-09-26...
  • Seite 26 Technical Communication Metrohm CH-9100 Herisau techcom@metrohm.com Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechtevorbehal- Diese Dokumentation wurde mit grösster Sorgfalt erstellt. Dennoch sind Fehler nicht vollständig auszuschliessen Bitte richten Siediesbezügliche Hinweise an die obenstehende Adresse...
  • Seite 27 Brennbare Lösungsmittel und Chemikalien . 1.35 Recycling und Entsorgung . Geräteübersicht Installation Gerät aufstellen Verpackung . Kontrolle Aufstellungsort Ti Stand montieren Ti Stand anschliessen Zubehör montieren Problembehandlung Probleme Technische Daten Drehzahl Pumpe Stromversorgung Umgebungstemperatur Dimensionen Material Gehäuse Zubehör 803 Ti stand...
  • Seite 28 803 Ti Stand Abbildung 2 Rückseite 803 Ti Stand . Abbildung 3 803 Ti Stand anschliessen Abbildung 4 Dosino an 803 Ti Stand anschliessen Abbildung 5 803 Ti Stand mit volumetrischem Titriergefässund Ausrüstung zum automatischen Reagenzwechsel .. 12 •v 803 Ti stand...

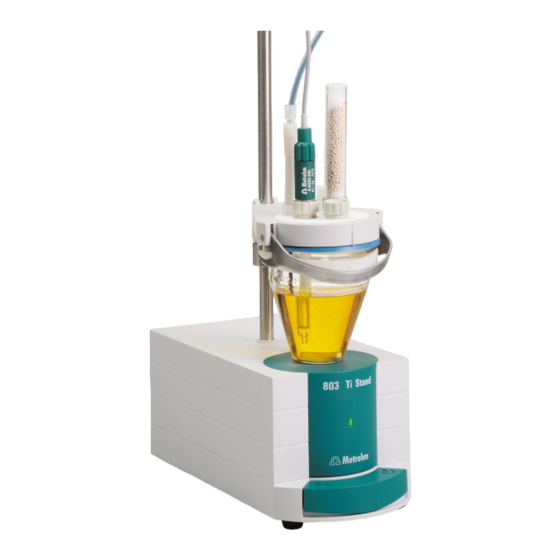

  • Seite 29 I Einleitung Einleitung Gerätebeschreibung Der 803 Ti Stand mit Magnetrührer und einer eingebauten Pumpe ist ein Teil des Titrando-Systems. Er Wird hauptsächlich zusammen mit einem Titrando für die volumetrische Karl-Fischer-Titration benutzt Der Titrierstand Wird mit einem MSB-Anschlusskabel direkt am Titrando angesch ossen Mit der integrierten Membranpumpe kann die austitrierte Lösung abge...
  • Seite 30 Gerätesmüssen die nachfolgenden Hinweise sorgfältig beachtet werden Elektrische Sicherheit 1.3.2 Die elektrische Sicherheit beim Umgang mit dem Gerät ist im Rahmen des internationalen Standards IEC61010 gewährleistet WARNUNG Nur von Metrohm qualifiziertes Personalist befugt, Servicearbeitenan elektronischen Bauteilen auszuführen 803 Ti stand...
  • Seite 31 Bei Arbeiten mit brennbaren Lösungsmitteln und Chemikalien sind die einschägigen Sicherheitsmassnahmenzu beachten. Stellen Siedas Gerät an einem gut belüfteten Standort (z. B.Abzug) auf. Halten Siejegliche Zündquellen vom Arbeitsplatz fern. BeseitigenSieverschüttete Flüssigkeitenund Feststoffe unverzüglich. Befolgen Siedie Sicherheitshinweise des Chemikalienherstellers 803 Ti stand...
  • Seite 32 DiesesProdukt fällt unter die EuropäischeRichtlinie 2012/1 9/EU, WEEE Waste Electrical and Electronic Equipment. Die korrekte Entsorgung Ihresalten Geräteshilft, negative Folgen auf die Umwelt und die Gesundheit zu verhindern Genauereszur Entsorgung Ihres alten Geräteserfahren Sievon den loka- len Behörden, von einem EntsorgungsdienstOdervon Ihrem Händler. 803 Ti stand...
  • Seite 33 2 Geräteübersicht Geräteübersicht 803Tistand Abbi/dung 1 Vorderseite 803 Ti Stand Bohrung Gehäuse Für Stativstange (6.2016.070), Durchmesser Mit eingebauter Pumpe und Magnetrührer 10 mm, Länge 40 mm LED-Funktionsanzeige Taste Leuchtet, wenn der Rührereingeschaltetist. Drücken der Tastesaugt Luft aus der Absaugflasche. Der Unterdruck in der Absaugflaschesaugt die Flüssigkeitausder...
  • Seite 34 Waste Solvent Abbildung 2 Rückseite 803 Ti Stand Anschlussnippel für PVC-SchIauch Anschlussnippel für PVC-SchIauch Zum Absaugen des Titriergefässinhalts. Zum Ansaugen von Lösungsm ttel. MSB-Anschluss MSB-AnschIusskabeI Zum Anschliessen weiterer Geräte (z. B Zum Anschliessen an ein Analysengerät Dosino) 803 Ti stand...
  • Seite 35 Chemikalien Das Gerät sollte vor übermässigenTemperaturschwankungen und direkter Sonneneinstrahlung geschützt sein Stand montieren Montieren Sie den KF-Titrierstandwie folgt: Die Stativplatte 6 2001 060 mit den beiliegenden vier Schrauben am Boden des Gerätes festschrauben 6.2001 .060 803 Ti stand...
  • Seite 36 3.2 803 Ti Stand montieren Die Offnung am Boden des KF-Titrierstandesauf die Inbusschraubein der Stativplatte aufsetzen Die Stativstange 6.2016.070 von oben in die dafür vorgesehene Off nung des KF-Titrierstandesbis zur Inbusschraubeschieben und fest drehen 6 2016.070 803 Ti stand...
  • Seite 37 3 Das Titriergefäss6 1415 220 (Oder6 1415 250) mit einem Rührstäb chen 6.1903 020 (Oder6.1903 030) darin am Oberteil befestigen Dazu den Haltebügel nach oben klappen Die Markierungen am Oberteil und am Kunststoffring müssen ubereinander ausgerichtet sein. 803 Ti stand...
  • Seite 38 3.3 803 Ti Stand anschliessen Den Haltebügel zum Fixierendes Titriergefässesnach unten drücken Die Hebel des Haltebügels müssen die Nocken des Kunststoffringes am Titriergefäss umschliessen,um einen sicheren Halt zu gewährleis Die KF-Titrierzelle durch Drücken des Feststellhebels in der Höhe ver stellen Sie soll die Oberfläche...
  • Seite 39 3 Installation Abbildung 4 Dosino an 803 Ti Stand ansch/iessen Die Steuersoftware starten 803 Ti stand...
  • Seite 40 3.4 Zubehör montieren Zubehör montieren ['lili Abbi/dung 5 803 Ti Stand mit volumetrischem Titriergefäss und Ausrüstung zum automatischen Reagenzwechsel Schlauchadapter 6.1808.050 Gewindestopfen 6.1446.040 Überlaufsicherung 6.1623.000 PTFE-Schlauch 6.1805.200 Stopfen 6.1446.090 Flaschenaufsatz 6.1602.105 Zum direkten Dosieren aus Reagenzflaschen mit Gewinde GL 45 Braunglasflasche 6.1608.030...
  • Seite 41 PTFE-SchIauch6 1805 200 in den Stopfen 6 1446 090 hineinschrau 8 Absaugspitze 6 1543 120 am anderen Ende des PTFE-Schlauch f est schrauben 9 Absaugspitze bis zum Boden des zu entleerenden Titriergefässesein- führen und am Titriergefässoberteil befestigen HINWEIS Die Abfallflasche sollte periodisch geleert werden 803 Ti stand...
  • Seite 42 Oderein zusätzlicher Gewindeadapter verwendet wer- MERCK-Flaschen: Flaschenaufsatz 6 1602 1 10 FLUKA-FIaschen, RIEDEL DE HAEN (500 mi): Fiaschenaufsatz 6.1602.1 OOmit Gewindeadapter 6.1618.000 DieÜberführspitze 6 1543 110 am freien Endedes PTFE-Schlauches 6.1805.200 festschrauben, in das Titriergefässeinführen und am Tit- riergefässoberteil befestigen 803 Ti stand...
  • Seite 43 Die Pumpe fördert Zugabe-/Absaugtaste Wird Meist sind die Flaschenaufsätze auf den nicht fest genug gedrückt. Reagenz-und Abfallflaschen nicht fest keine Flüssigkeit. genug zugeschraubt. Alle Verbindungen auf Dichtigkeit prüfen. Uberprüfen, 0b der 803 Ti Stand korrekt aufgebaut wurde 803 Ti stand...
  • Seite 44 (bei 25 oc; Standardzubehör) Absaugen > 400 mL/min (bei 25 oc; Standardzubehör) Stromversorgung Spannung +12 v, -12 v, +5 v Leistungsauf- nahme Sicherung elektronischer Uberlastungsschutz Umgebungstemperatur Nomineller Funkti- onsbereich (bei max. 85% Luftfeuchtigkeit) Lagerung -20...+60 Transport —40...+60 803 Ti stand...
  • Seite 45 5 Technische Daten Dimensionen Breite 1 06 mm Höhe (ohne Stativ) 101 mm Höhe (mit Stativ) Tiefe Gewicht 1100 g Material Gehäuse Polybutylenterephthalat (PBT) 803 Ti stand...
  • Seite 46 Auf der RegisterkarteZubehör auf PDF Download klicken Die PDF-Datei mit den Zubehördaten Wird erstellt HINWEIS Sobald Sie Ihr neues Produkt erhalten, empfehlen wir, die Zubehörliste aus dem Internet herunterzuladen, auszudrucken und als Referenz zusammen mit dem Handbuch aufzubewahren 803 Ti stand...
