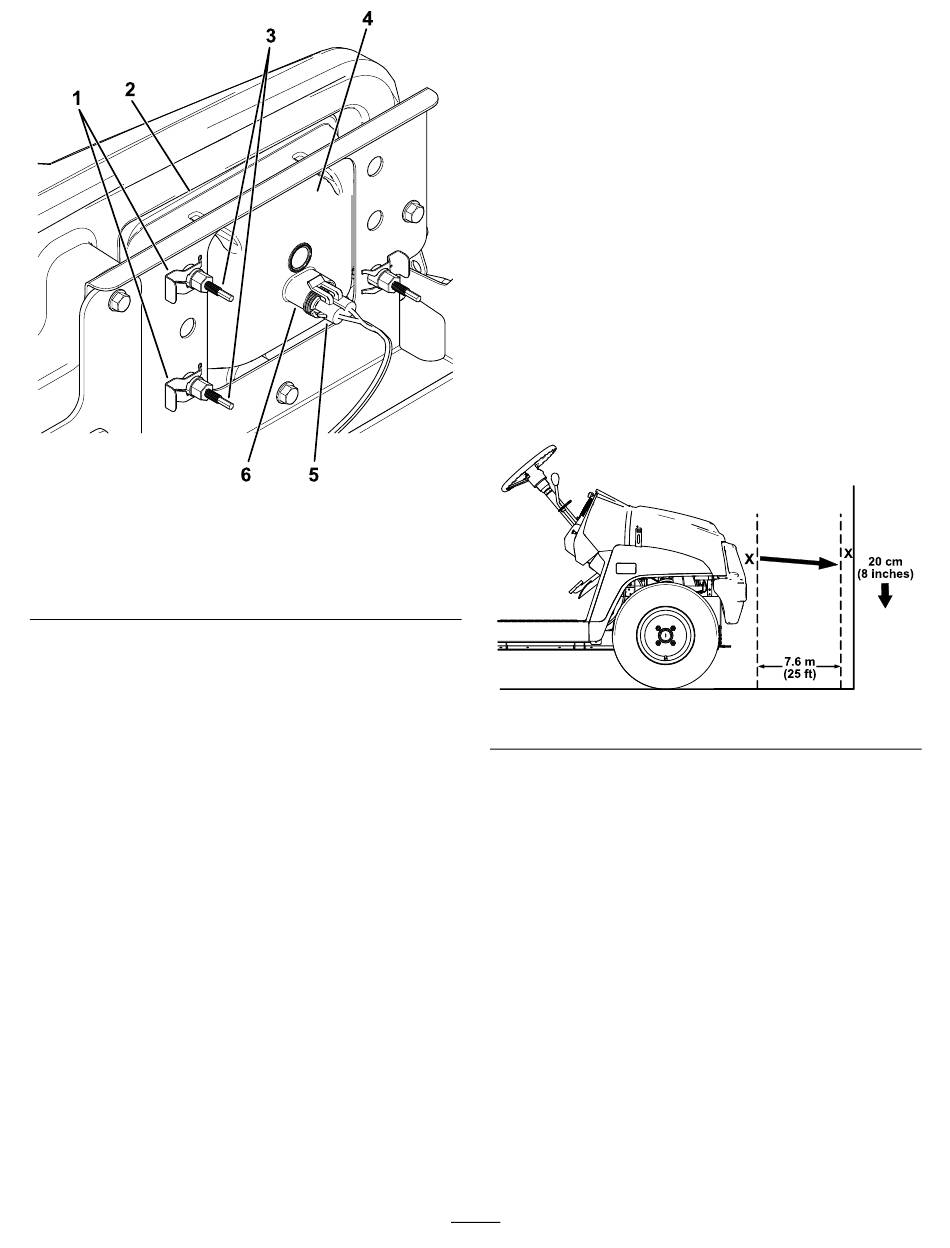

Bild 47
1. Schelle
2. Öffnung in der Stoßstange 5. Kabelbaum: Elektrischer
3. Einstellschraube
4.
Entfernen Sie die Schellen, mit denen der
Scheinwerfer an der Scheinwerferhalterung
befestigt ist
(Bild
47).
Hinweis:
Bewahren Sie alle Teile für den
Einbau des neuen Scheinwerfers auf.
5.
Schieben Sie den Scheinwerfer nach vorne
durch die Öffnung in der vorderen Stoßstange
und entfernen Sie ihn
6.
Setzen Sie den neuen Scheinwerfer durch die
Öffnung in der Stoßstange ein
Hinweis:
Achten Sie darauf, dass die
Ausrichtungsstreben mit den Löchern in der
Befestigungshalterung hinter der Stoßstange
ausgefluchtet sind.
7.
Befestigen Sie den Scheinwerfer mit den in
Schritt
4
entfernten Schellen.
8.
Schließen Sie den elektrischen Anschluss für
den Kabelbaum am Lampenanschluss an
47).
9.
Stellen Sie die Scheinwerfer ein, um den Strahl
auf die gewünschte Stelle zu richten, siehe
Einstellen der Scheinwerfer (Seite
g319306
4. Scheinwerfer
Anschluss
6. Lampe
(Bild
47).
(Bild
47).
(Bild
42).
Einstellen der Scheinwerfer
Mit den folgenden Schritten stellen Sie den
Scheinwerferstrahl ein, wenn Sie einen Scheinwerfer
herausgenommen oder ausgetauscht haben.
1.
Stellen Sie die Maschine auf einer ebenen
Fläche ab, dabei sollte der Abstand der
Scheinwerfern ca. 7,6 m von einer Wand
entfernt sein
(Bild
2.
Messen Sie den Abstand vom Boden bis zur
Mitte des Scheinwerfers und markieren Sie die
Wand in gleicher Höhe.
3.
Drehen Sie das Zündschloss in die E
und schalten Sie die Scheinwerfer ein.
4.
Achten Sie darauf, wohin die Scheinwerfer auf
die Wand gerichtet sind.
Der hellste Teil des Scheinwerfers sollte 20 cm
unter der Markierung an der Wand liegen
48).
5.
Drehen Sie die Einstellschrauben an der
Rückseite des Scheinwerfers
um den Scheinwerfer zu drehen und den
Scheinwerferstrahl einzustellen.
6.
Schließen Sie die Motorhaube.
42
48).
-Stellung
IN
Bild 48
(Bild
47),
(Bild
g298100
