6. Betriebsarten
Auf den folgenden Seiten sind die 8 einstellbaren Betriebsarten mit den
zugehörigen Mikroschalter-Stellungen erläutert.
Sie unterteilen sich in:
Betriebsart 1-2: Anschluss von Installationstastern
Betriebsart 3-4: Anschluss von Installationsschaltern
Betriebsart 5-8: Lichtszenenbetrieb mit Installationstastern
Bei dem Mikroschalter entspricht eine
1 der Mikroschalter-Stellung ON
und eine
0 der Mikroschalter-Stellung OFF.
F

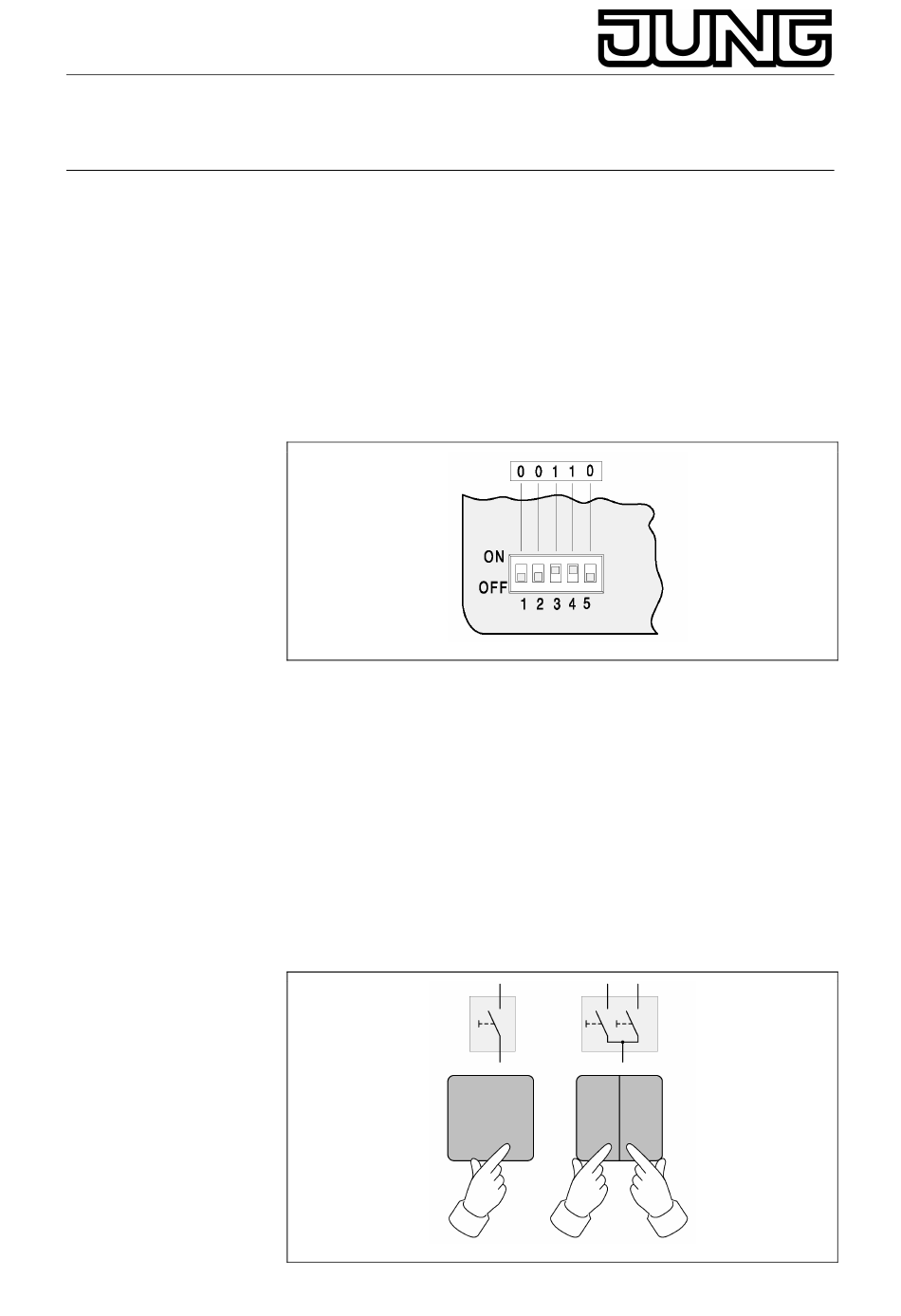

Beispiel: Mikroschalter-Stellung 00110 für die Betriebsart 4.
6.1. Bedienung
Beim Anschluss von Installationstastern wird zwischen 1-flächiger und
2-flächiger Bedienung unterschieden:
1-flächige Bedienung mit Installationstastern:
Anschluss eines Tasters an ein Leitungspaar des Funk-Multisensors. Die
Bedienfläche des Tasters wird zum ein- und ausschalten bzw. heller und
dunkler dimmen genutzt (Abb G1).
2-flächige Bedienung mit Installationstastern:
Anschluss von einem z. B. Doppeltaster an zwei Leitungspaare des
Funk-Multisensors. Eine Bedienfläche dient dem Einschalten, heller
dimmen oder Jalousie auffahren; die andere Bedienfläche dient dem
Ausschalten, dunkler dimmen oder Jalousie abfahren (Abb G2).
G1
G2
