Jung FMFS1S Bedienungsanleitung

Vorschau ausblenden
1
2
3
4
5
6
7

Inhaltsverzeichnis

eNet
Funk-Sonnensensor Solar

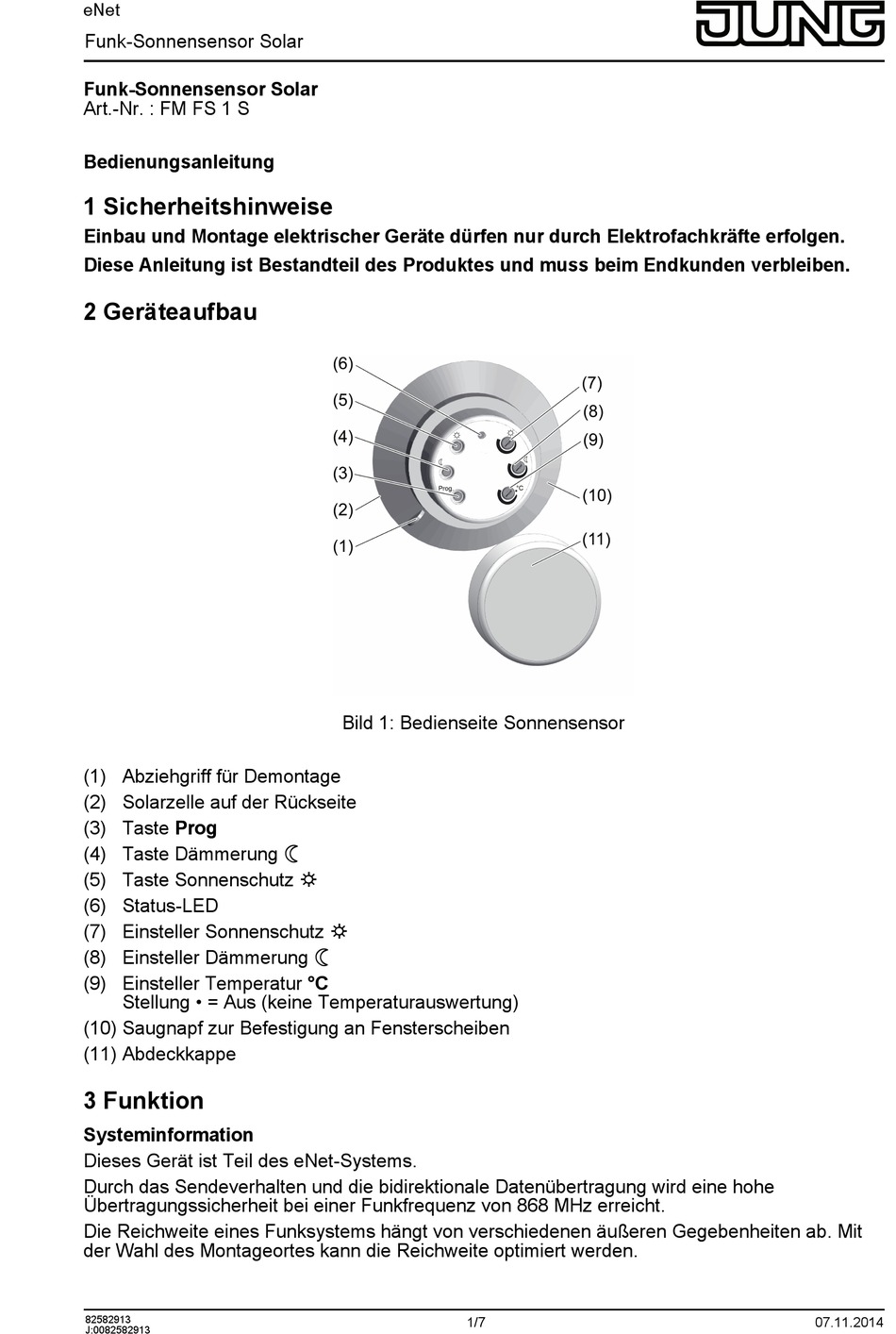

Funk-Sonnensensor Solar
Art.-Nr. : FM FS 1 S
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
(1) Abziehgriff für Demontage
(2) Solarzelle auf der Rückseite
(3) Taste Prog
(4) Taste Dämmerung 2
(5) Taste Sonnenschutz 3
(6) Status-LED
(7) Einsteller Sonnenschutz 3
(8) Einsteller Dämmerung 2
(9) Einsteller Temperatur °C
Stellung • = Aus (keine Temperaturauswertung)
(10) Saugnapf zur Befestigung an Fensterscheiben
(11) Abdeckkappe
3 Funktion
Systeminformation
Dieses Gerät ist Teil des eNet-Systems.
Durch das Sendeverhalten und die bidirektionale Datenübertragung wird eine hohe
Übertragungssicherheit bei einer Funkfrequenz von 868 MHz erreicht.
Die Reichweite eines Funksystems hängt von verschiedenen äußeren Gegebenheiten ab. Mit
der Wahl des Montageortes kann die Reichweite optimiert werden.
82582913
J:0082582913
Bild 1: Bedienseite Sonnensensor
1/7
07.11.2014
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Jung FMFS1S

Inhaltszusammenfassung für Jung FMFS1S

  • Seite 1 eNet Funk-Sonnensensor Solar Funk-Sonnensensor Solar Art.-Nr. : FM FS 1 S Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben. 2 Geräteaufbau Bild 1: Bedienseite Sonnensensor (1) Abziehgriff für Demontage (2) Solarzelle auf der Rückseite (3) Taste Prog...

  • Seite 2: Bedienung

    eNet Funk-Sonnensensor Solar Dieses Gerät entspricht den Anforderungen der R&TTE Richtlinie 1999/5/EG. Konformitätserklärung und weiterführende Informationen zum eNet-System finden Sie auf unserer Internetseite. Das Gerät darf in allen EU- und EFTA-Staaten betrieben werden. Bestimmungsgemäßer Gebrauch Sensor zur helligkeitsabhängigen Steuerung von eNet-Aktoren Montage auf Fensterscheiben im Innenbereich Produkteigenschaften Löst Szenen beim Über- und Unterschreiten des eingestellten Sonnenschutz- und...
  • Seite 3 eNet Funk-Sonnensensor Solar Sonnenschutzszene auslösen Taste 3 (5) drücken. Die Sonnenschutzszene wird unabhängig von der aktuellen Helligkeit aufgerufen. i Ein automatisches Aufheben des Sonnenschutzes erfolgt erst, wenn der Sonnenschutzwert für mehr als zwei Minuten überschritten und dann unterschritten wurde. Dämmerungsszene auslösen Taste 2 (4) drücken.
  • Seite 4 eNet Funk-Sonnensensor Solar Sonnensensor durch leichtes Ziehen am Abziehgriff (1) von der Fensterscheibe lösen. 5.2 Inbetriebnahme GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. Während der Inbetriebnahme die spannungsführenden Teile an Funk-Sendern und -Aktoren und in deren Umgebung abdecken. i Der Energiespeicher im Sonnensensor ist im Auslieferungszustand aufgeladen.

  • Seite 5: Technische Daten

    eNet Funk-Sonnensensor Solar Szene auf Werkseinstellung zurücksetzen Alle Verbindungen der Szene zu Aktoren werden getrennt. i In den Aktoren bleiben die Verbindungen erhalten und müssen separat gelöscht werden. Taste Prog (3) für mindestens 20 Sekunden drücken. Nach 4 Sekunden blinkt die Status-LED. Nach 20 Sekunden blinkt die Status-LED schneller.

  • Seite 6: Hilfe Im Problemfall

    eNet Funk-Sonnensensor Solar Lokale Bedienung Ein, Aus Sperrt den Gerätekanal für die Grundeinstellung: Ein lokale Bedienung. Manuelle Inbetriebnahme Ein, Aus Sperrt für den Gerätekanal die Grundeinstellung: Ein Manuelle Inbetriebnahme. Bei der Einstellung "Aus" kann das Gerät nicht mehr auf Werkseinstellung zurückgesetzt werden.

  • Seite 7: Gewährleistung

    Technische und formale Änderungen am Produkt, soweit sie dem technischen Fortschritt dienen, behalten wir uns vor. Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät mit einer Fehlerbeschreibung an unser Service Center. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle Telefon: +49.23 55.8 06-0 Telefax: +49.23 55.8 06-2 04...
