Schmutzfilter - EWM Tetrix XQ 350 AC/DC puls Betriebsanleitung

6.3.1

Schmutzfilter

Bei der Nutzung eines Schmutzfilters, wird der Kühlluftdurchsatz reduziert und in der Folge die Einschalt-
dauer des Gerätes herabgesetzt. Die Einschaltdauer sinkt mit zunehmender Verschmutzung des Filters.
Der Schmutzfilter muss regelmäßig demontiert und durch Ausblasen mit Druckluf t gereinigt werden (ab-
hängig vom Schmutzauf kommen).

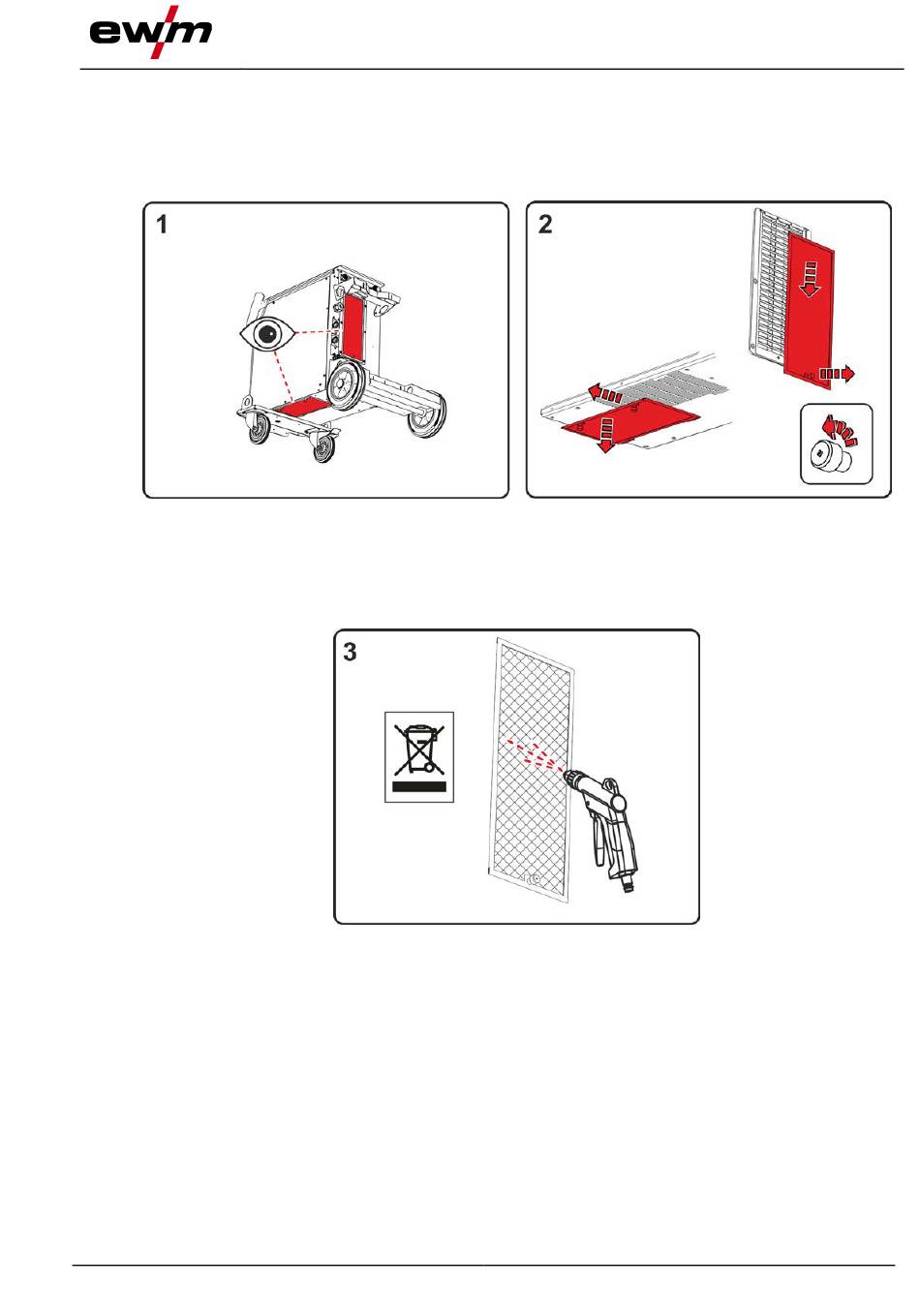

• Am Gerät können zwei Schmutzfilter (Option zur Nachrüstung) installiert werden. Einer am Lufteinlass
des Leistungsteils (Inverter) und einer am Lufteinlass des Wärmetauschers (Schweißbrennerkühlung).
• Die Verschlussschrauben der Filter lösen (Filter Leistungsteil nach unten und anschließend nach hin-
ten ziehen / Filter Wärmetauscher nach unten und anschließend zur Seite ziehen.
• Schmutzf ilter mit öl- und wasserf reier Druckluf t ausblasen.
Behördliche Vorschriften zur Entsorgung beachten!
• Nach dem Reinigen die Filter wieder in umgekehrter Reihenf olge montieren.
099-005674-EW500
08.09.2023
Wartung, Pflege und Entsorgung
Abbildung 6-1
Abbildung 6-2
Wartungsplan
39
