Aufbau und Funktion
WIG-Schweißen
• Vor dem Anschluss des Druckminderers an der Gasflasche das Flaschenventil kurz öff nen, um even-
tuelle Verschmutzungen auszublasen.
• Druckminderer an Gasf laschenventil gasdicht f estschrauben.
• Gasschlauchanschluss an der Ausgangsseite des Druckminderers gasdicht f estschrauben.
5.2.2.2

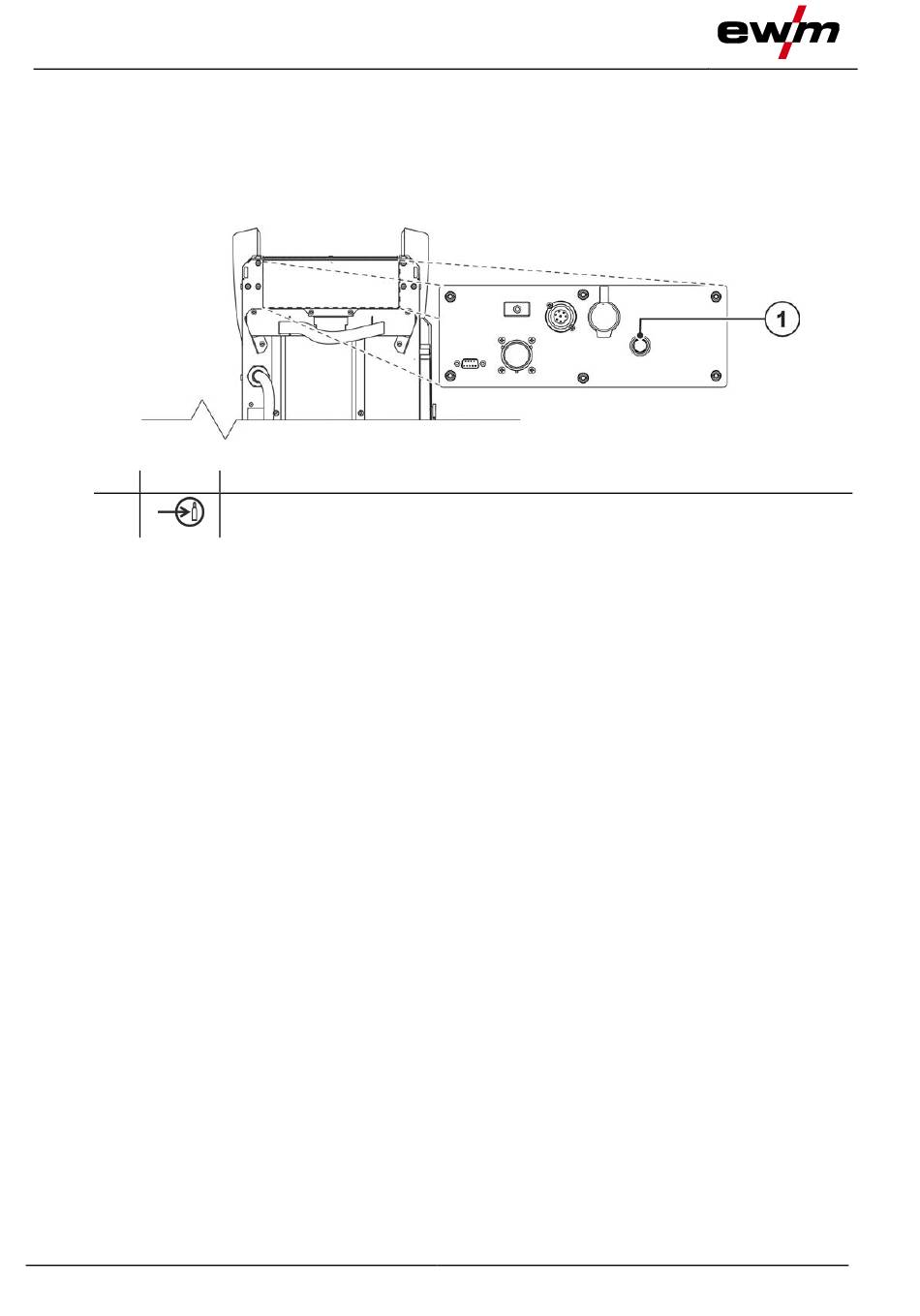

Anschluss Schutzgasschlauch

Pos. Symbol
1
• Gasschlauchanschluss am Schutzgasanschluss (Eingang) des Gerät es gasdicht f estschrauben.
5.2.2.3

Gastest - Einstellung Schutzgasmenge

Sowohl eine zu geringe als auch eine zu hohe Schutzgaseinstellung kann Luft ans Schweißbad bringen
und in der Folge zu Porenbildung führen. Schutzgasmenge entsprechend der Schweißauf gabe anpas-
sen!
Faustregel zur Gasdurchf lussmenge:
Durchmesser in mm der Gasdüse entspricht l/min Gasdurchf luss.
Beispiel: 7 mm Gasdüse entsprechen 7 l/min Gasdurchf luss.
• Funktion Gastest an der Gerätesteuerung auslösen (siehe Betriebsanleitung Steuerung) Zünd- und
Schweißspannung bleiben abgeschaltet (kein versehentliches Zünden des Lichtbogens).
• Gasmenge am Druckminderer je nach Anwendung einstellen.
5.2.3 Schweißaufgabenanwahl
Schweißaufgabenanwahl bzw. Gerätebedienung siehe entsprechende Betriebsanleitung "Steuerung".
32
Beschreibung 0
Anschlussgewinde - G¼"
Schutzgasanschluss (Eingang)
Abbildung 5-12
