Aufbau und Funktion
Schnittstellen zur Automatisierung
5.5
Schnittstellen zur Automatisierung
Geräteschäden durch unsachgemäßen Anschluss!
Ungeeignete Steuerleitungen oder die fehlerhafte Belegung von Ein- und Ausgangssignalen
können Geräteschäden verursachen.
• Ausschließlich abgeschirmte Steuerleitungen verwenden!
• Wenn das Gerät über Leitspannungen betrieben wird, muss die Verbindung über geeignete
Trennverstärker erfolgen!
• Um Haupt- bzw. Absenkstrom über Leitspannungen zu steuern, müssen die entsprechenden
Eingänge freigeschaltet werden „siehe Aktivierung Leitspannungsvorgabe".
5.5.1

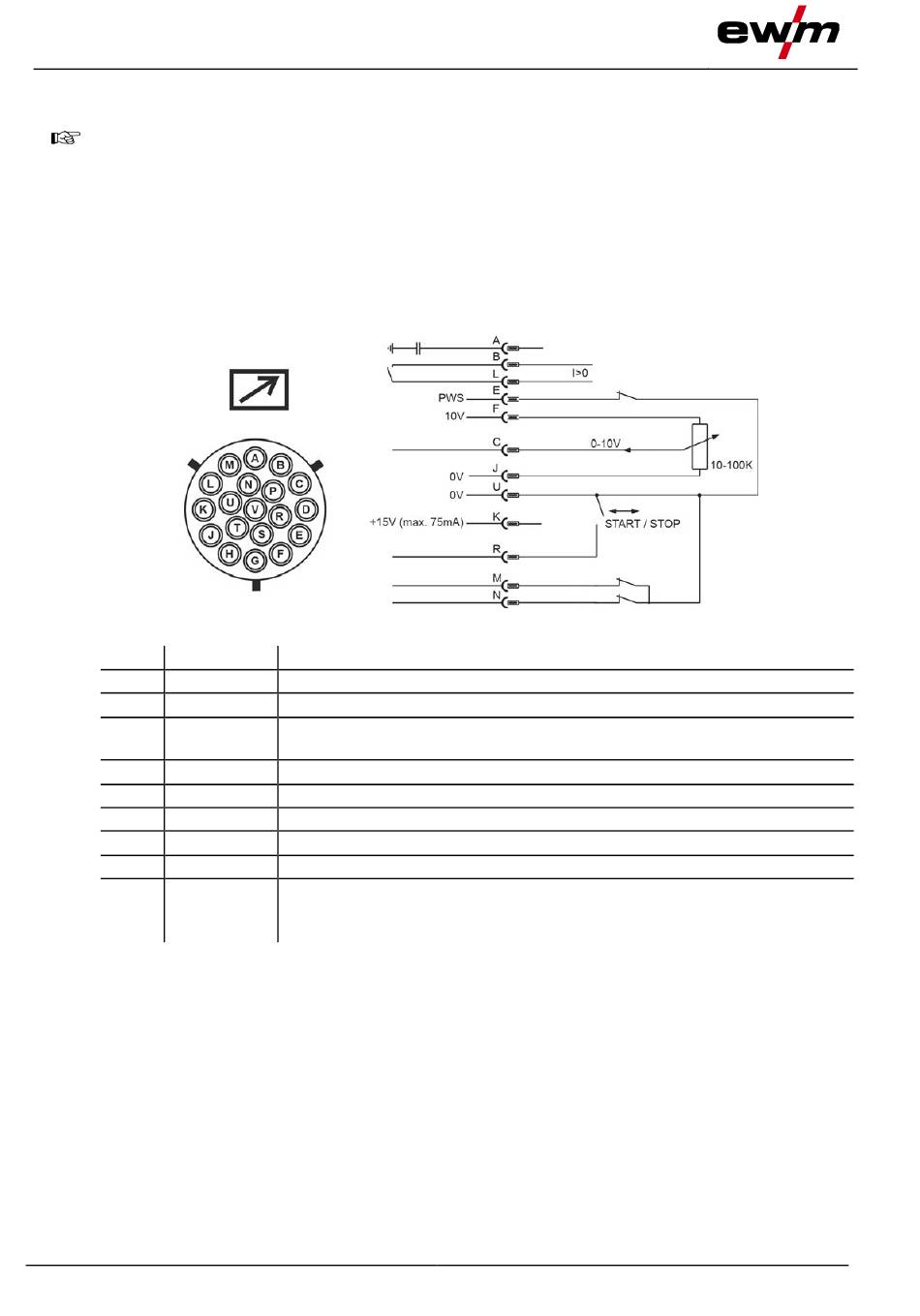

Fernstelleranschlussbuchse, 19-polig
Pin
Signalform
A
Ausgang
B/L
Ausgang
E
Eingang
F
Ausgang
C
Eingang
J/U
Ausgang
K
Ausgang
R
Eingang
M/N
Eingang
34
Abbildung 5-14
Bezeichnung
Anschluss f ür Kabelabschirmung (PE)
Strom f ließt Signal I>0, potentialf rei (max. +- 15 V / 100 mA)
Umschaltung Schweißstrompotential (PWS) ausschließlich AC-Geräte (Be-
zugspotential 0 V)
Ref erenzspannung f ür Potentiometer 10 V (max. 10 mA)
Leitspannungsvorgabe f ür Hauptstrom 0-10 V (0V = I
Bezugspotential 0 V
Spannungsversorgung +15 V, max. 75 mA
Schweißstrom Start / Stopp
Aktivierung Leitspannungsvorgabe
Um die externe Leitspannungsvorgabe für Haupt- und Absenkstrom zu aktivie-
ren, müssen die Signale M und N auf Bezugspotential 0 V gelegt werden.
/ 10 V = I
)
min
max
