5.2 WIG-Schweißen

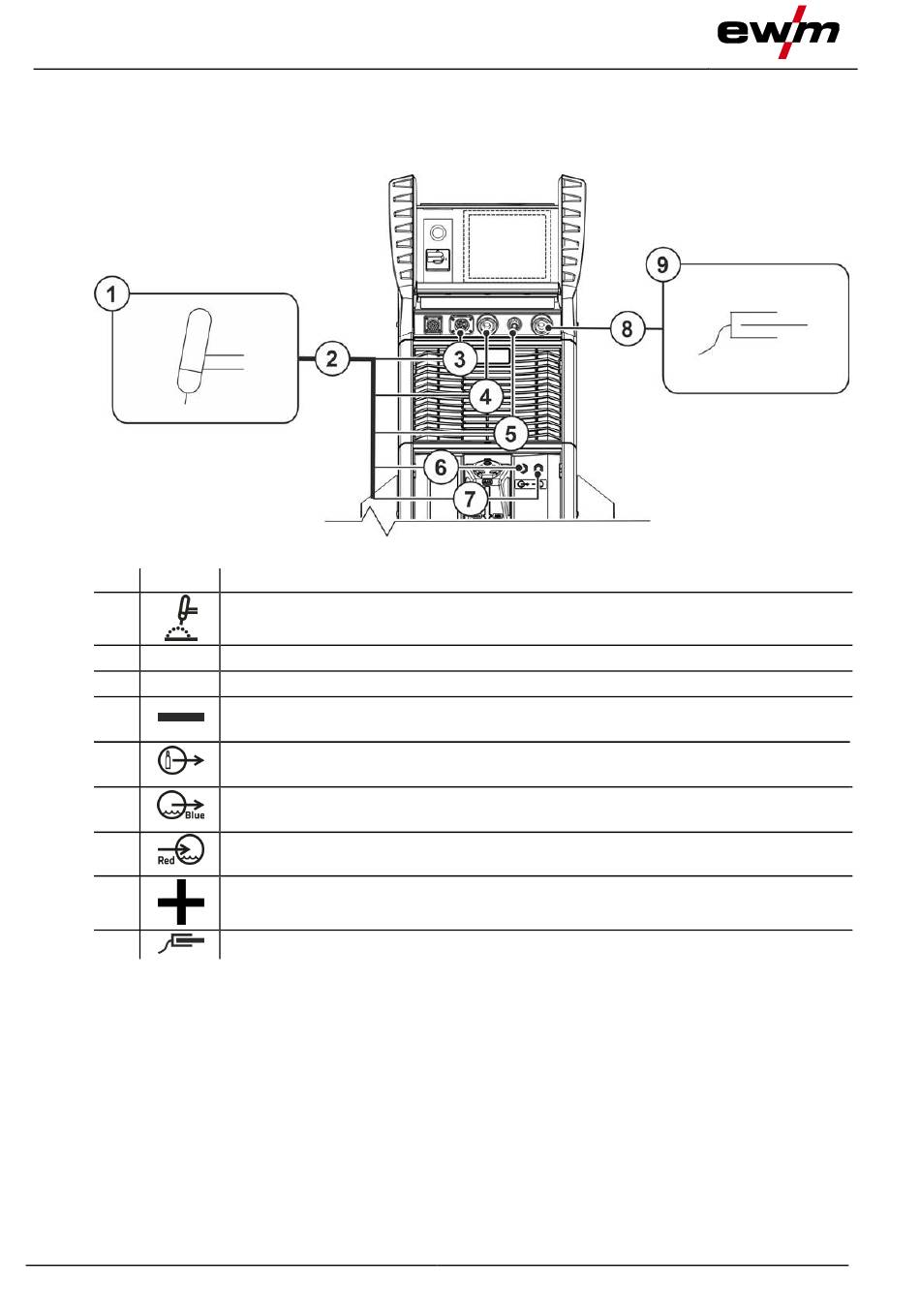

5.2.1 Anschluss Schweißbrenner und Werkstückleitung
Schweißbrenner entsprechend der Schweißauf gabe vorbereiten (siehe Brennerbetriebsanlei tung).
Pos. Symbol
1
2
3
4
5
6
7
8
9
• Gelbe Schutzkappe von Anschlussnippel G¼" entf ernen.
• Schweißstromstecker des Schweißbrenners in die Anschlussbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
• Schutzgasanschluss des Schweißbrenners am Anschlussnippel G¼" f estschrauben.
• Steuerleitungsstecker des Schweißbrenners in Anschlussbuchse f ür Steuerleitung Schweißbrenner
stecken und f estziehen.
• Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
Falls vorhanden:
• Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf ) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf ).
Dokumentationen aller System- bzw. Zubehörkomponenten lesen und beachten!
30
Beschreibung 0
Schweißbrenner
Schweißbrennerschlauchpaket
Anschlussbuchse (Steuerleitung Schweißbrenner) > siehe Kapitel 5.2.1.1
Anschlussbuchse, Schweißstrom „-"
Anschluss Schweißstromleitung WIG-Schweißbrenner
Anschlussgewinde - G¼"
Schutzgasanschluss (Ausgang)
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Werkstück
Abbildung 5-9
