4.3

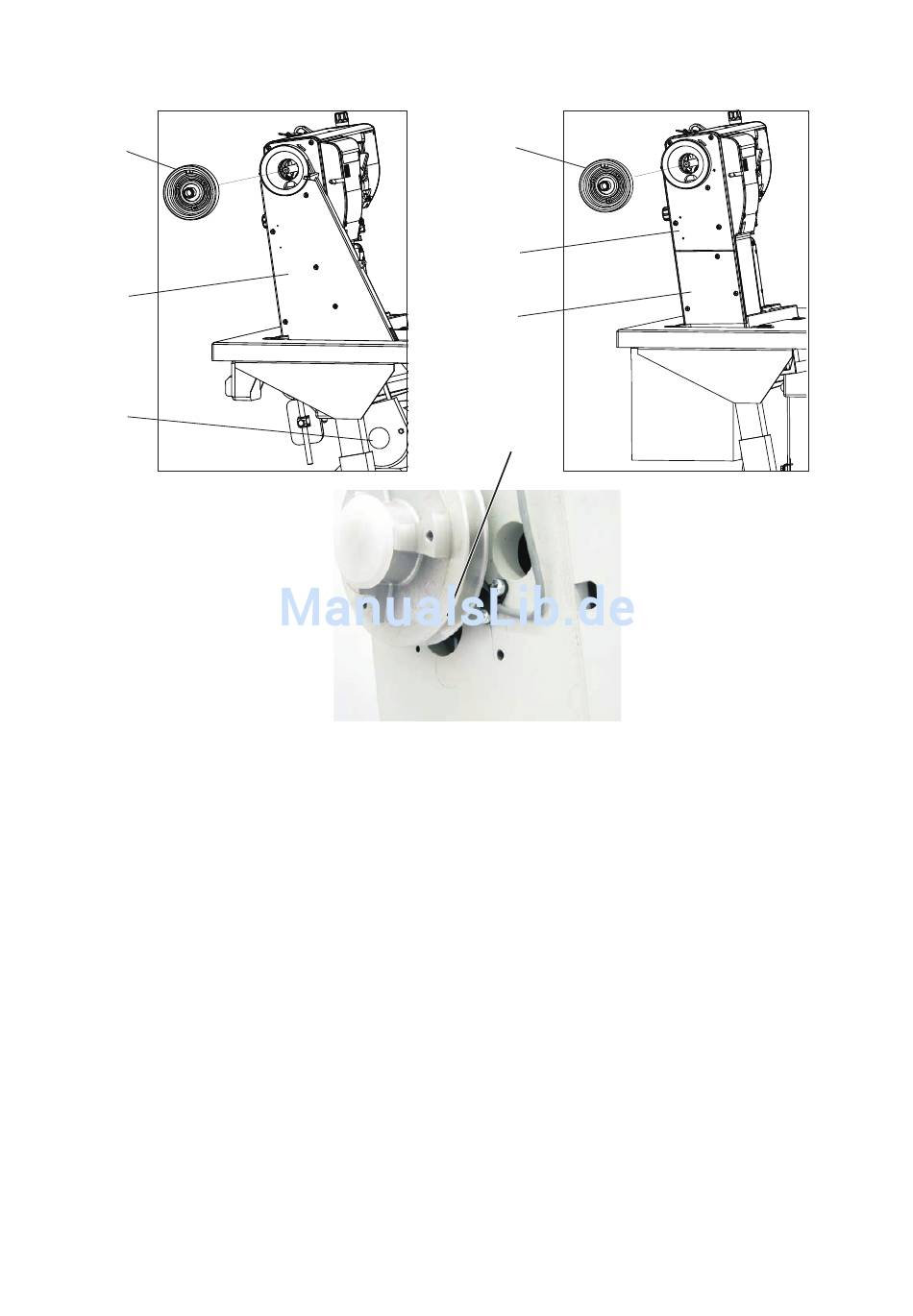

Riemenschutz befestigen

1
2
3
10
–
Das Handrad 1 demontieren.
–
Bei Maschinen mit Untertischantrieb den Riemenschutz 2 am
Oberteil montieren (der Riemenschutz ist im „Motorteilesatz"
enthalten) und den Riemenschutz 3 am Nähantrieb montieren (der
Deckel ist im „Motorpaket" enthalten).
–
Bei Maschinen mit Direktantrieb am Oberteil und mit der
Übersetzung 1,55:1 den Hallsensor 6 montieren (Teil des
„Motorteilesatzes").
–
Bei allen Maschinen mit Antrieb am Oberteil den Riemenschutz 4
und 5 montieren (befinden sich im "Motorteilesatz").
–
Das Handrad 1 montieren. Dabei die richtige Winkelstellung
beachten: Wenn sich die Nadel im oberen Totpunkt befindet, soll
die Gradzahl "0" auf der Handradskala angezeigt werden.
1
4
5
6
