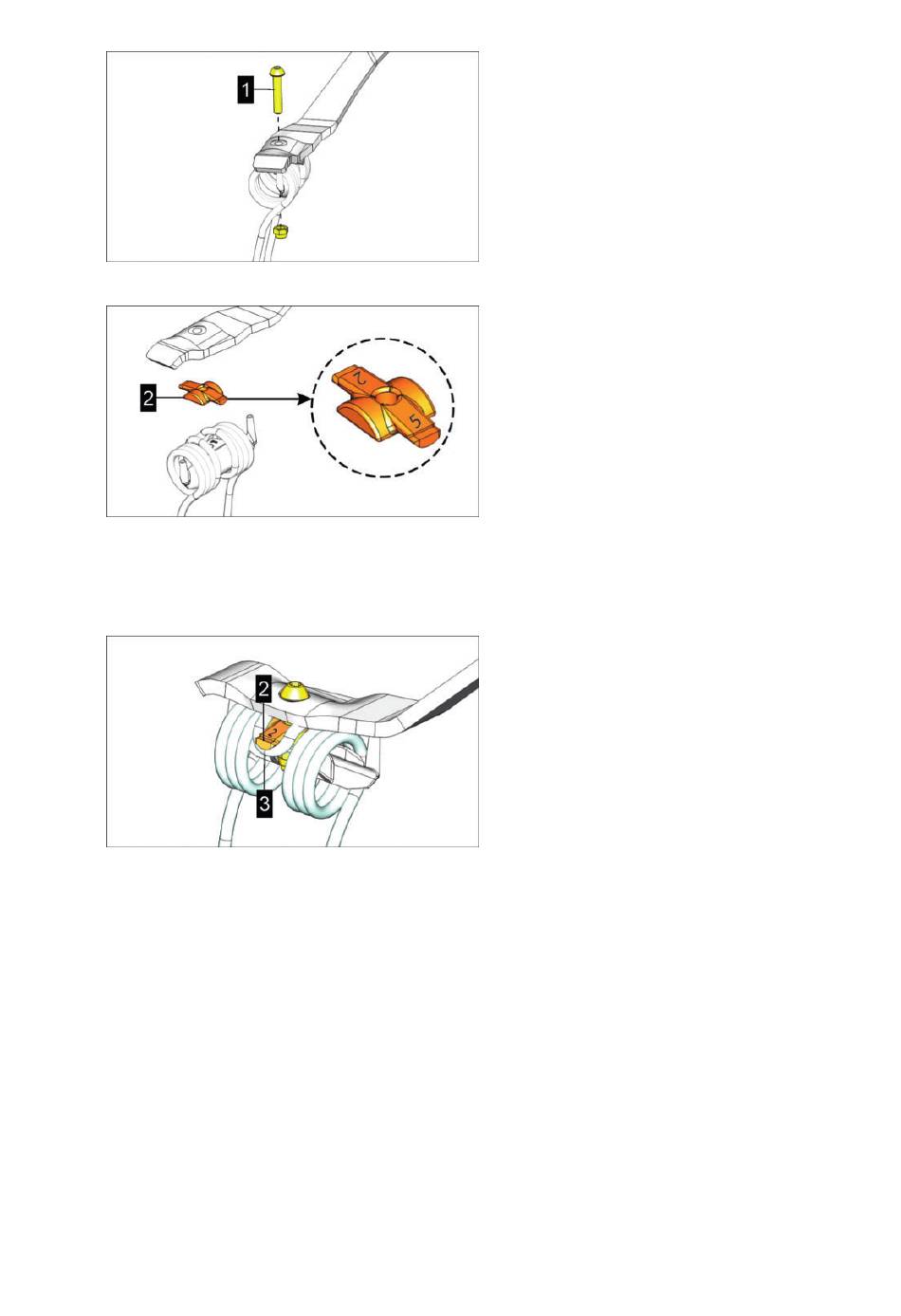

Zinkenhalterung (2) von Markierung (5) auf Markierung (2) drehen, wie abgebildet.
3
Federzinke wieder montieren und darauf achten, das die Einbaurichtung der restlichen
Einzelteile (ausgenommen Zinkenhalter) nicht geändert wurde.
4
Weiters ist darauf zu achten, dass die Zinkenwindung (3) voll am Zinkenhalter (2) an-
liegt. Die Schraube anschließend mit 120 Nm festziehen.
5
Sichtkontrolle der Auflagefläche von Zinkenwindung und Zinkenhalter (Markierung 2)
durchführen.
▷
Sollten die Flächen nicht aufeinander aufliegen ist die Montage zu korrigieren.
▷
Liegen die Montageflächen (2-3 siehe Bild oben) ordnungsgemäß aufeinander auf
und die Markierung (2) am Zinkenhalter zeigt in Richtung der Zinkenwindung, dann
ist der Vorgang an allen Federzinken sinngemäß gleich durchzuführen.
Arbeitstiefe
Die Arbeitstiefe wird für alle Kreisel zentral eingestellt. Es gibt zwei Methoden diese Einstel-
lung vorzunehmen.
1.
Manuell - über die Handkurbel (Serienausstattung)
