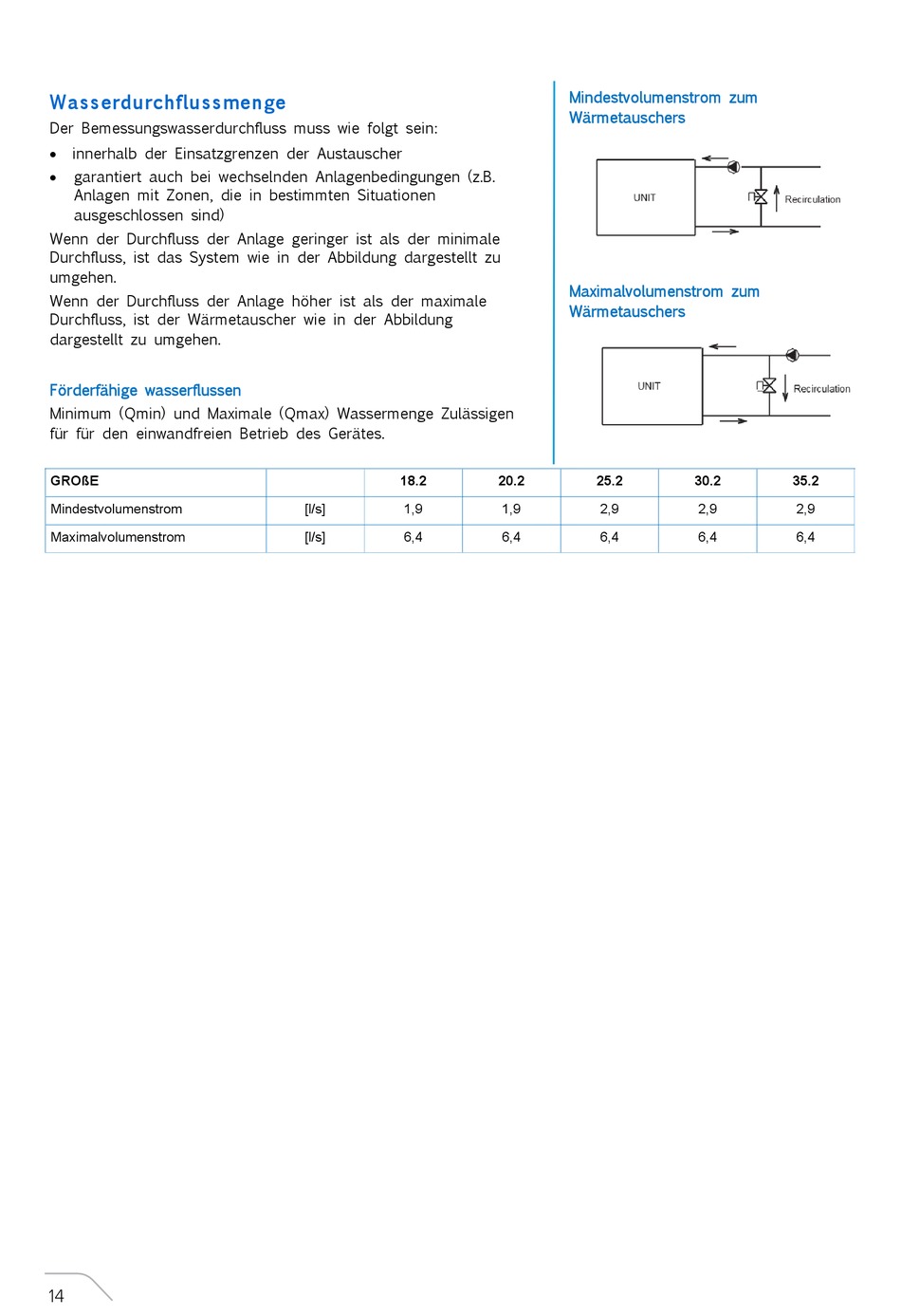

Wasserdurchflussmenge
Der Bemessungswasserdurchfluss muss wie folgt sein:
innerhalb der Einsatzgrenzen der Austauscher
garantiert auch bei wechselnden Anlagenbedingungen (z.B.
Anlagen mit Zonen, die in bestimmten Situationen
ausgeschlossen sind)
Wenn der Durchfluss der Anlage geringer ist als der minimale
Durchfluss, ist das System wie in der Abbildung dargestellt zu
umgehen.
Wenn der Durchfluss der Anlage höher ist als der maximale
Durchfluss, ist der Wärmetauscher wie in der Abbildung
dargestellt zu umgehen.
Förderfähige wasserflussen
Minimum (Qmin) und Maximale (Qmax) Wassermenge Zulässigen
für für den einwandfreien Betrieb des Gerätes.
GROßE
Mindestvolumenstrom
Maximalvolumenstrom
18.2
[l/s]
1,9
[l/s]
6,4
Mindestvolumenstrom zum
Wärmetauschers
Maximalvolumenstrom zum
Wärmetauschers
20.2
25.2
1,9
2,9
6,4
6,4
30.2
35.2
2,9
2,9
6,4
6,4
