Jet EHVS-80CS Gebrauchsanleitung Seite 9

Netzanschluss 400V ~3/PE 50Hz
Abgabeleistung 1,5 kW (2 PS) S1
Betriebsstrom
Anschlussleitung (H07RN-F)5x1,5mm²
Bauseitige Absicherung
4.2 Werkstückabmessungen
Horizontalschleifen mit Schleifstop:
Länge x Breite max. 830x140mm
90° Schleifen am Auflagetisch:
Länge x Breite max. 830x 140mm
Hohlschleifen am Auslegertisch:
Schleifradius
4.3 Schallemission
Schalldruckpegel (nach EN 11202):
Leerlauf
Bearbeitung
Die angegebenen Werte sind
Emissionspegel und sind nicht
notwendigerweise Pegel für sicheres
Arbeiten.
Sie sollen dem Anwender eine
Abschätzung der Gefährdung und des
Risikos ermöglichen.
4.4 Lieferumfang
Geschlossener Untersatz
Auslegertisch
Horizontal Anschlag
Schleifstop
Gehrungsanschlag
Auslegertisch
1 Schleifband
Schleifband Schutzhaube
Rollenabdeckung
Bedienwerkzeug
Montagezubehör
Gebrauchsanleitung
Ersatzteilliste
5. Transport und Inbetriebnahme
5.1.Transport und Aufstellung
Zum Transport verwenden Sie einen
handelsüblichen Stapler oder
Hubwagen.
Sichern Sie die Maschine beim
Transport gegen Umfallen.
Die Aufstellung der Maschine sollte in
geschlossenen Räumen erfolgen,
tischlerübliche Bedingungen in der
Werkstatt sind dabei ausreichend.
Die Aufstellfläche muss ausreichend
eben und belastungsfähig sein. Die
Maschine kann bei Bedarf auf der
Aufstellfläche befestigt werden.
Aus verpackungstechnischen Gründen
ist die Maschine nicht komplett
2,5 A montiert.
16A
5.2 Montage
Wenn Sie beim Auspacken einen
Transportschaden feststellen,
benachrichtigen Sie umgehend Ihren
Händler, nehmen Sie das Gerät nicht
in Betrieb.
Entsorgen Sie die Verpackung bitte
umweltgerecht.
Entfernen Sie das Rostschutzfett mit
min. 55mm einem milden Lösungsmittel.

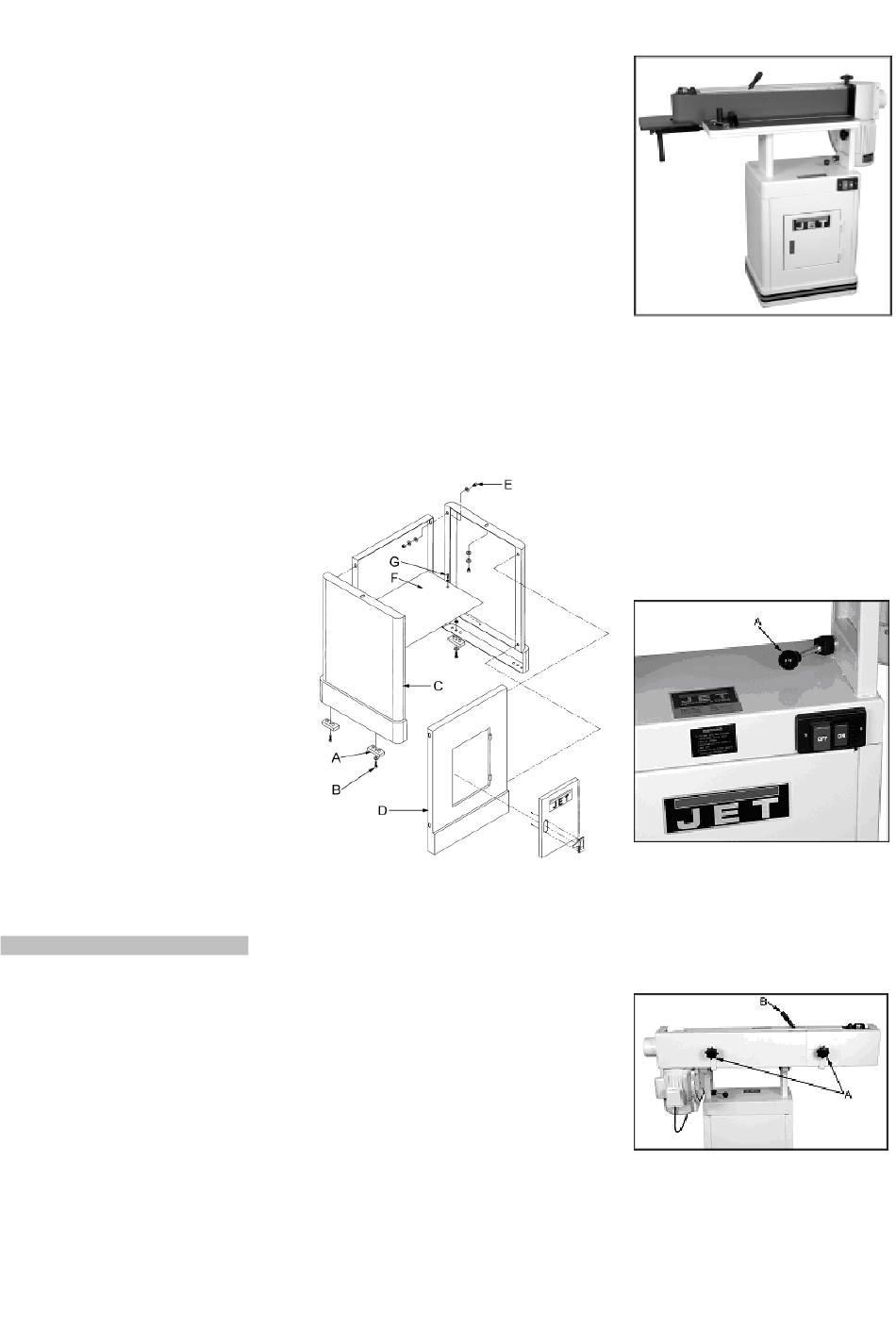

Montieren Sie die vier Gummifüße (A,
Fig.1) auf die Untersatzseitenteile
mittels der gemeinsam verpackten 4
Schrauben, 4 Scheiben und 4
72,7 dB (A) Sechskantmuttern.
86,5 dB (A)
Verbinden Sie die Seitenteile (C, Fig.
1)mit dem Frontblech (D, Fig. 1)
mittels 4 Sechskantschrauben, 8
Scheiben, 4 Federscheiben und 4
Sechskantmuttern(E, Fig. 1).
Montieren Sie das Ablageblech (F, Fig
1) mit 2 Schrauben M5 (G, Fig 1) und
2 Federringen.
Montieren Sie das hintere Blech und
sorgen Sie für eine gleichmäßige
Bodenauflage, bevor Sie alle
Schrauben festziehen.
Fig 1
11
Fig 2
ACHTUNG Die Schleifeinheit ist
schwer! Seien Sie vorsichtig und
holen Sie sich Hilfe zum Aufsetzen
(Fig.2).
Verschaffen Sie sich Zugang durch
die Schranktür und befestigen Sie die
Schleifeinheit mittels 2
Sechskantschrauben und 2 Scheiben.
Fig 3
Lösen Sie die Schwenkklemmung (A,
Fig 3) und stellen Sie die
Schleifeinheit senkrecht.
Fig 4
